واگن THK HSR20

معرفی واگن THK HSR20

واگن THK HSR20 یک بلوک راهنمای خطی (LM Block) از سری جهانی HSR شرکت THK ژاپن است که به‌عنوان یکی از معتبرترین تولیدکنندگان قطعات حرکت خطی صنعتی شناخته می‌شود.

این قطعه در مدل استاندارد HSR20R عرضه می‌شود و وظیفه اصلی آن، هدایت دقیق و بدون لقی حرکت خطی هد چاپ یا کریج روی ریل نصب‌شده در دستگاه‌های چاپ لارج‌فرمت است. ساختار داخلی این واگن شامل چهار ردیف ساچمه با زاویه تماس ۴۵ درجه است که بار وارده در تمام جهات (شعاعی، معکوس شعاعی و جانبی) را به‌صورت یکنواخت توزیع می‌کند.

همین طراحی باعث می‌شود واگن THK HSR20 در کنار سختی بالا، اصطکاک پایینی نیز داشته باشد و حرکت هد چاپ کاملاً روان و پایدار باقی بماند. این محصول به‌صورت تکی و بدون ریل عرضه می‌شود و مناسب کاربرانی است که فقط نیاز به تعویض واگن فرسوده یا آسیب‌دیده روی ریل سالم موجود دستگاه خود دارند.

ویژگی‌ها و مزایا واگن THK HSR20

یکی از مهم‌ترین مزایای واگن THK HSR20، دقت بالای مسیر حرکتی آن است که مستقیماً روی کیفیت چاپ و هم‌ترازی خطوط تأثیر می‌گذارد. طراحی خودتنظیم بلوک باعث می‌شود خطای جزئی نصب جذب شود، بدون اینکه دقت حرکت خطی افت کند.

همچنین وجود کاور محافظ از نوع بلوز (Bellows) و آب‌بندی UU، ورود گرد و غبار و آلودگی را در محیط‌های صنعتی به حداقل می‌رساند و عمر کاری واگن را افزایش می‌دهد. طراحی فشرده و ابعاد استاندارد این واگن (سازگار با مشخصات رسمی کاتالوگ THK) امکان جایگزینی مستقیم روی ریل‌های HSR20 موجود را بدون نیاز به تغییر مکانیزم دستگاه فراهم می‌کند.

از آنجا که این قطعه اصل و مطابق استاندارد کارخانه سازنده است، از نظر عملکرد و طول عمر با واگن اورجینال دستگاه یکسان است.

• طراحی چهار ردیفه ساچمه با بارگذاری چهارجهته متعادل
• دقت مسیر حرکتی بالا و حرکت کاملاً روان و بدون لقی
• کاور محافظ در برابر گرد و غبار و آلودگی محیط چاپ
• قابلیت خودتنظیمی در برابر خطای جزئی نصب
• سازگار با ریل‌های استاندارد HSR20 موجود در دستگاه
• مناسب جایگزینی مستقیم بدون نیاز به تعویض ریل

کاربرد واگن THK HSR20

واگن THK HSR20 عمدتاً در سیستم حرکت هد چاپ (Carriage) دستگاه‌های چاپ لارج‌فرمت دیجیتال به کار می‌رود، جایی که دقت مسیر حرکتی مستقیماً بر کیفیت چاپ اثر می‌گذارد. این قطعه همچنین در ماشین‌آلات صنعتی دیگری مانند سیستم‌های برش CNC، دستگاه‌های خودکارسازی و ربات‌های صنعتی که نیاز به حرکت خطی دقیق دارند، کاربرد دارد. کاربرد اصلی این محصول در فروشگاه ما، تأمین قطعه یدکی برای تعمیر و بازسازی دستگاه‌های چاپ لارج‌فرمت است؛ یعنی زمانی که واگن نصب‌شده روی ریل دستگاه دچار سایش، صدا یا لقی شده اما خود ریل هنوز سالم است. در این حالت، تعویض تنها واگن به‌جای تعویض کل مجموعه ریل و واگن، هزینه تعمیر را به‌طور قابل توجهی کاهش می‌دهد.

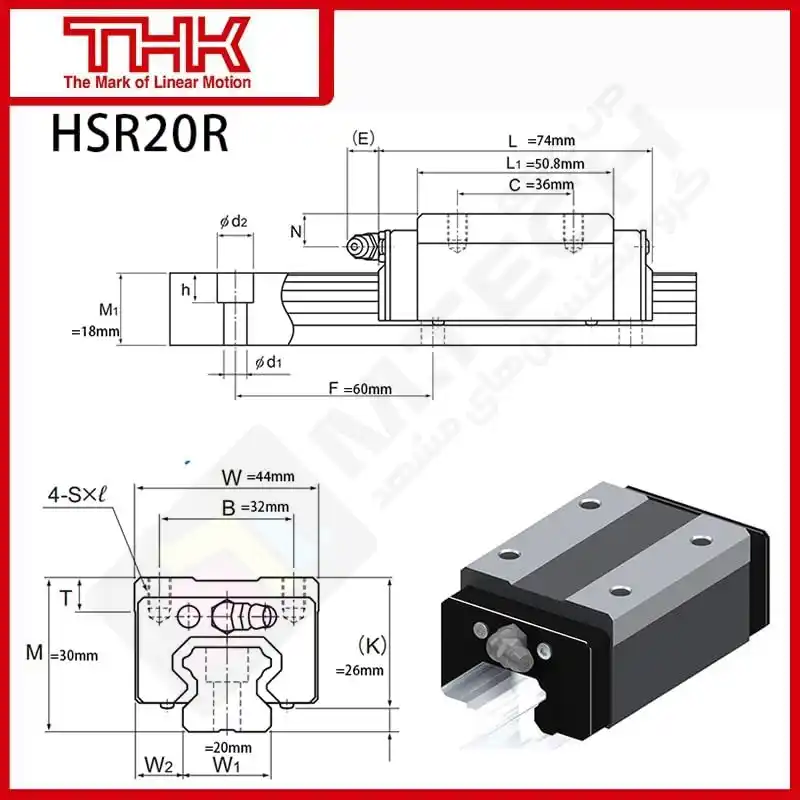

مشخصات فنی واگن THK HSR20

مشخصات زیر مطابق کاتالوگ رسمی THK برای مدل استاندارد واگن THK HSR20 ارائه شده و می‌تواند مبنای بررسی سازگاری این واگن با ریل نصب‌شده در دستگاه شما باشد.

نکات نصب، استفاده و نگهداری

پیش از نصب واگن THK HSR20، حتماً از سالم بودن و عاری از سایش یا خوردگی ریل موجود دستگاه اطمینان حاصل کنید، زیرا سلامت ریل مستقیماً روی عملکرد و طول عمر واگن جدید تأثیر دارد. هنگام نصب باید دقت شود که واگن کاملاً هم‌تراز روی ریل قرار گیرد تا از بار نامتقارن و سایش زودرس جلوگیری شود. همچنین وجود ذرات آلوده یا گرد و غبار بین ریل و واگن باید کاملاً حذف شود. روانکاری منظم طبق دستورالعمل کارخانه سازنده، اصطکاک را کاهش داده و از سایش زودهنگام قطعات داخلی جلوگیری می‌کند. بازرسی دوره‌ای برای تشخیص صدا، لقی یا کاهش دقت حرکتی توصیه می‌شود تا در صورت بروز مشکل، اقدام اصلاحی به‌موقع انجام شود.

اگر واگن دستگاه شما از سری HSR20 نیست، بررسی کنید که مدل واگن نصب‌شده دقیقاً کدام است؛ برای مدل‌های دیگر می‌توانید واگن‌های Hiwin (سری QEH15, QEH20, QEH25 و HGH20) یا واگن THK سری SSR (شامل SSR15 و SSR20) را نیز بررسی کنید.

سوالات متداول

آیا این محصول شامل ریل خطی هم می‌شود؟

خیر. این محصول فقط شامل بلوک یا واگن THK HSR20 است و ریل به‌صورت جداگانه عرضه نمی‌شود. این قطعه مخصوص کاربرانی طراحی شده که ریل سالم روی دستگاه خود دارند و فقط نیاز به تعویض واگن فرسوده یا معیوب دارند.

چطور بفهمم واگن دستگاه من نیاز به تعویض دارد؟

صدای غیرعادی هنگام حرکت هد چاپ، احساس لقی یا بک‌لش، کاهش دقت هم‌ترازی خطوط چاپ و سختی در حرکت روان کریج، از نشانه‌های اصلی فرسودگی واگن هستند. در این موارد بررسی و تعویض واگن توصیه می‌شود.

آیا این واگن با ریل دستگاه من سازگار است؟

این واگن با ریل‌های استاندارد سری THK HSR20 سازگار است. برای اطمینان کامل از تطابق ابعادی با مدل دستگاه شما، بهتر است پیش از خرید با کارشناسان گروه تکنسین‌های مشهد مشورت کنید.

آیا نصب این واگن نیاز به تنظیمات خاصی دارد؟

نصب واگن نیاز به دقت در هم‌ترازی و پاکیزگی سطح ریل دارد، اما تنظیمات پیچیده‌ای لازم نیست. رعایت نکات نصب استاندارد برای عملکرد صحیح کافی است.

آیا این محصول اصل و مطابق استاندارد کارخانه THK است؟

بله. این واگن مطابق مشخصات فنی رسمی کاتالوگ THK برای مدل HSR20R عرضه می‌شود و از نظر عملکرد و کیفیت با نمونه اورجینال دستگاه یکسان است.

طول عمر مورد انتظار این واگن چقدر است؟

طول عمر واقعی به شرایط کاری، میزان بار، دقت نصب و روانکاری منظم بستگی دارد، اما در صورت رعایت نکات نگهداری، این واگن عملکردی مشابه نمونه اصلی دستگاه در بلندمدت خواهد داشت.

جمع‌بندی

واگن THK HSR20 یک راهکار دقیق و مقرون‌به‌صرفه برای تعمیر سیستم حرکت هد چاپ دستگاه‌های لارج‌فرمت است، به‌خصوص در مواردی که فقط واگن نیاز به تعویض دارد و ریل دستگاه سالم است. با ساختار چهار ردیفه ساچمه، دقت مسیر حرکتی بالا و سازگاری کامل با ریل‌های استاندارد HSR20، این قطعه می‌تواند کیفیت چاپ را به سطح اولیه بازگرداند. گروه تکنسین‌های مشهد این محصول را با تضمین اصالت کالا عرضه می‌کند. برای استعلام قیمت، بررسی سازگاری با مدل دستگاه شما یا مشاوره فنی رایگان، همین حالا با کارشناسان ما تماس بگیرید.
