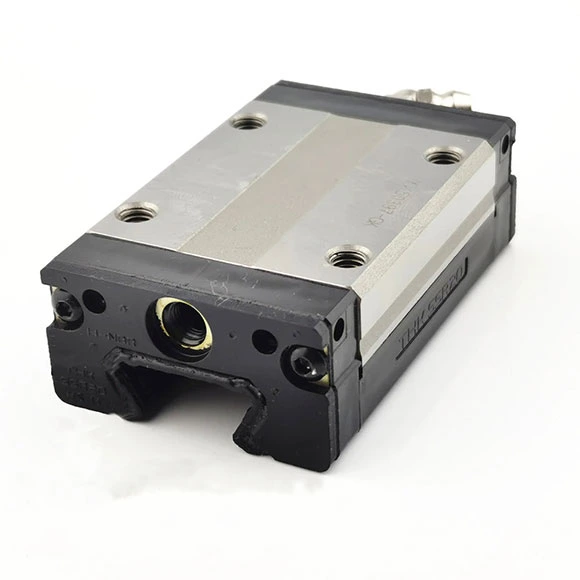

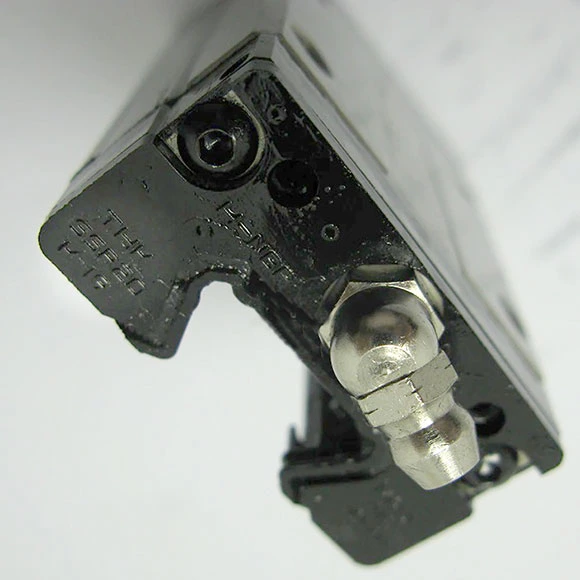

واگن THK SSR20
7,920,000 تومان
راهنمای تخصصی واگن THK SSR در دستگاههای چاپ لارج فرمت
THK SSR در مدلهای SSR15 و SSR20 از رایجترین قطعات در طراحی محورهای حرکتی دستگاههای چاپ بنر، اکوسالونت و UV هستند. این واگنها با دقت بالا، حرکت روان و طول عمر بالا، انتخابی ایدهآل برای سازندگان حرفهای به شمار میروند.
معرفی کلی واگن THK SSR
سری THK SSR شامل واگن خطی با طراحی کامپکت و عملکرد فوقالعاده در برابر فشار و سایش است. این واگنها دارای ۴ ردیف ساچمه با تماس زاویهای بوده و با بهرهگیری از سیستم پیشبارگذاری، حرکت بیصدا و دقیقی را ارائه میدهند. در دستگاههای چاپ لارج فرمت، دو مدل پرکاربرد این سری عبارتاند از SSR15 و SSR20.
2 در انبار
راهنمای تخصصی واگن THK SSR در دستگاههای چاپ لارج فرمت
واگن THK SSR در مدلهای SSR15 و SSR20 از رایجترین قطعات در طراحی محورهای حرکتی دستگاههای چاپ بنر، اکوسالونت و UV هستند. این واگنها با دقت بالا، حرکت روان و طول عمر بالا، انتخابی ایدهآل برای سازندگان حرفهای به شمار میروند.
معرفی کلی واگن THK SSR
سری THK SSR شامل واگن خطی با طراحی کامپکت و عملکرد فوقالعاده در برابر فشار و سایش است. این واگنها دارای ۴ ردیف ساچمه با تماس زاویهای بوده و با بهرهگیری از سیستم پیشبارگذاری، حرکت بیصدا و دقیقی را ارائه میدهند. در دستگاههای چاپ لارج فرمت، دو مدل پرکاربرد این سری عبارتاند از SSR15 و SSR20.
مشخصات سریع واگن
| مدل | عرض بلوک | ارتفاع کلی | نوع تماس ساچمه | مناسب برای |
|---|---|---|---|---|
| SSR15 | 34 میلیمتر | 24 میلیمتر | تماس زاویهای چهار ردیفه | هدهای سبک مثل Epson DX5 یا XP600 |
| SSR20 | 44 میلیمتر | 30 میلیمتر | تماس زاویهای چهار ردیفه | هدهای سنگینتر مثل Konica 1024i |
چرا واگن THK SSR برای چاپ مناسب هستند؟
- حرکت روان و بدون لرزش، مناسب برای دقت بالا در چاپ قطرات جوهر
- طراحی خودتنظیم در مقابل خطای نصب ریلها
- نگهداری آسان با قابلیت حفظ روانکننده در داخل واگن
- صدای کم و طول عمر بسیار بالا
مقایسه SSR15 و SSR20 از THK
| مدل | کاربرد رایج | وزن قابل تحمل | سرعت معمول |
|---|---|---|---|
| SSR15 | محور X دستگاههای سبک | تا 10 کیلوگرم | تا 1000 mm/s |
| SSR20 | محور X دستگاههای سنگین | تا 30 کیلوگرم | تا 800 mm/s |
مقایسه واگنهای THK SSR با Hiwin سری EG و QE
| ویژگی | THK SSR15 | Hiwin EGH15 | Hiwin QEH15 | THK SSR20 | Hiwin EGH20 | Hiwin QEH20 |
|---|---|---|---|---|---|---|
| عرض واگن | 34 mm | 34 mm | 34 mm | 44 mm | 44 mm | 44 mm |
| ارتفاع کلی | 24 mm | 24 mm | 22 mm | 30 mm | 30 mm | 28 mm |
| نوع تماس ساچمه | زاویهای چهار ردیفه | زاویهای ساده | تماس سطحی و فشردهتر | زاویهای چهار ردیفه | زاویهای ساده | تماس سطحی و فشردهتر |
| دقت حرکت | بسیار بالا | خوب | خیلی خوب | بسیار بالا | خوب | خیلی خوب |
| مناسب برای | چاپگرهای سبک و دقیق | مدلهای اقتصادی | چاپگرهای دقیق نیمهصنعتی | دستگاههای صنعتی | دستگاههای سالونت نیمه سنگین | دستگاههای نیمه سنگین |
جمعبندی
برای سازندگان دستگاههای چاپ صنعتی و اکوسالونت، انتخاب واگن THK SSR بهخصوص مدلهای SSR15 و SSR20 بهمعنای سرمایهگذاری روی دقت، عمر بالا و عملکرد بیصداست. اگرچه برندهای دیگری مثل Hiwin نیز گزینههای اقتصادی و قابلقبولی ارائه میدهند، اما در شرایطی که عملکرد و دوام، اولویت اصلی باشد، واگنهای THK SSR یک سر و گردن بالاتر قرار میگیرند.
سایز های مختلف این واگن شامل SSR15 , SSR20 , SSR25 و … است که در حال حاضر مدل SSR20 و SSR15 موجود میباشد و الباقی سایزها به سفارش تهیه میگردد.
