سروو درایور لیدشاین L6RS-400
74,000,000 تومان
سروو درایور لیدشاین L6RS-400 یک درایور سروو AC از خانواده L6 Series محصول شرکت Leadshine چین است که بهطور استاندارد با سروو موتور ۴۰۰ وات ACM1S-06004H2 جفت (Match) میشود. طبق پلاک اصلی این محصول، ورودی آن تکفاز AC بین ۲۰۰ تا ۲۴۰ ولت با فرکانس ۵۰/۶۰ هرتز و جریان ۲.۳ آمپر است، و خروجی آن سهفاز AC صفر تا ۲۴۰ ولت با فرکانس متغیر تا ۵۰۰ هرتز و جریان ۳.۰ آمپر برای توان ۴۰۰ وات ارائه میدهد.
سروو درایور لیدشاین L6RS-400 دارای ورودی/خروجی دیجیتال قابلتنظیم، پورت ارتباطی CN3 برای تنظیم پارامترها از طریق کامپیوتر، قابلیت کنترل پالس + جهت (Pulse+Direction) و پروتکل Modbus RTU است. این درایور همراه با قابلیتهایی مانند سرکوب ارتعاش و تنظیم خودکار گین طراحی شده تا نصب و راهاندازی سیستم را برای تکنسینها سادهتر کند.
گروه تکنسینهای مشهد این محصول را بهصورت اورجینال و با گارانتی تعویض عرضه میکند و امکان سفارش همزمان آن با سروو موتور جفتشده را نیز فراهم کرده است.
سروو درایور لیدشاین L6RS-400
سروو درایور لیدشاین L6RS-400 یکی از پرکاربردترین درایورهای سروو AC در صنعت چاپ بزرگفرمت و ماشینآلات صنعتی است که توسط شرکت Leadshine چین تولید میشود و بهطور استاندارد کارخانهای با سروو موتور ۴۰۰ وات ACM1S-06004H2 جفت (Match) میشود. این درایور در بسیاری از پلاترهای سالونت و UV رایج بازار ایران از جمله خانواده دستگاههای اینفینیتی و فایتون بهکار رفته و گروه تکنسینهای مشهد آن را بهصورت اورجینال، با پلاک اصلی کارخانه و گارانتی تعویض عرضه میکند.
در ادامه این صفحه، مشخصات فنی دقیق این سروو درایور لیدشاین بر اساس اطلاعات درجشده روی پلاک اصلی محصول بررسی میشود، همراه با راهنمای شناخت پورتها و ترمینالها، نکات نصب، جدول عیبیابی مشکلات رایج و پاسخ به پرسشهای متداول مشتریان.
مشخصات سروو درایور لیدشاین L6RS-400
روی بدنه هر سروو درایور لیدشاین L6RS-400 یک پلاک استیکری با مشخصات دقیق آن نصب شده است. طبق پلاک اصلی این محصول، مدل دقیق آن L6RS-400 و نوع محصول AC Servo Driver است. مشخصات ورودی برق (Input) بهصورت تکفاز AC در محدوده ۲۰۰ تا ۲۴۰ ولت، فرکانس ۵۰ یا ۶۰ هرتز و جریان نامی ۲.۳ آمپر درج شده است.
مشخصات خروجی (Output) درایور بهصورت سهفاز AC از صفر تا ۲۴۰ ولت، با محدوده فرکانسی صفر تا ۵۰۰ هرتز، جریان ۳.۰ آمپر و توان خروجی ۴۰۰ وات است. این خروجی سهفاز متغیر همان سیگنالی است که توسط تکنیک مدولاسیون پهنای پالس (PWM) به موتور سروو ACM1S-06004H2 ارسال میشود و سرعت و گشتاور آن را کنترل میکند. سازنده این محصول شرکت China Leadshine Technology Co., Ltd. است و دارای گواهی CE میباشد. نسخه سختافزاری/نرمافزاری درجشده روی پلاک Ver:11A2210012 است. این سطح جزئیات دقیق، معیار خوبی برای اطمینان از اصالت کالا هنگام خرید محسوب میشود؛ توصیه میکنیم هنگام دریافت کالا پلاک روی بدنه را با اطلاعات فوق تطبیق دهید.
مشخصات فنی کامل سروو درایور لیدشاین L6RS-400
| پارامتر | مقدار (طبق پلاک اصلی محصول) |
|---|---|
| سازنده | China Leadshine Technology Co., Ltd. |
| مدل | L6RS-400 |
| نوع محصول | AC Servo Driver (درایور سروو AC) |
| ولتاژ ورودی | تکفاز AC ۲۰۰ تا ۲۴۰ ولت |
| فرکانس ورودی | ۵۰/۶۰ هرتز |
| جریان ورودی نامی | ۲.۳ آمپر |
| ولتاژ خروجی | سهفاز AC صفر تا ۲۴۰ ولت |
| فرکانس خروجی | صفر تا ۵۰۰ هرتز |
| جریان خروجی نامی | ۳.۰ آمپر |
| توان خروجی نامی | ۴۰۰ وات |
| پروتکل کنترل | پالس + جهت (Pulse+Direction) و Modbus RTU |
| ورودی/خروجی دیجیتال | قابلتنظیم (چند کانال DI/DO برای سیگنالهای آلارم، ترمز و محدودکنندهها) |
| پورت ارتباطی | CN3 (اتصال به کامپیوتر جهت تنظیم پارامتر و مانیتورینگ) |
| گواهینامه | CE |
| محل تولید | ساخت چین (Made in China) |
| موتور استاندارد سازگار | Leadshine ACM1S-06004H2 (۴۰۰ وات) |
همانطور که در جدول بالا مشاهده میکنید، سروو درایور لیدشاین L6RS-400 با جریان ورودی نسبتاً پایین (۲.۳ آمپر) در کنار توان خروجی ۴۰۰ واتی، انتخابی متعادل و مصرف انرژی معقول برای محورهای حرکتی متوسط دستگاههای چاپ محسوب میشود. طبق کاتالوگ عمومی خانواده محصولات سروو لیدشاین، درایورهای همرده این توان معمولاً از ورودیهای/خروجیهای دیجیتال متعدد، پشتیبانی از انکودرهای مغناطیسی و نوری ۲۳ بیتی، و قابلیتهای نرمافزاری مانند سرکوب ارتعاش و تنظیم خودکار گین بهره میبرند که تجربهی راهاندازی را برای تکنسین نصب سادهتر میکند.
ساختار فیزیکی و پورتهای سروو درایور لیدشاین L6RS-400

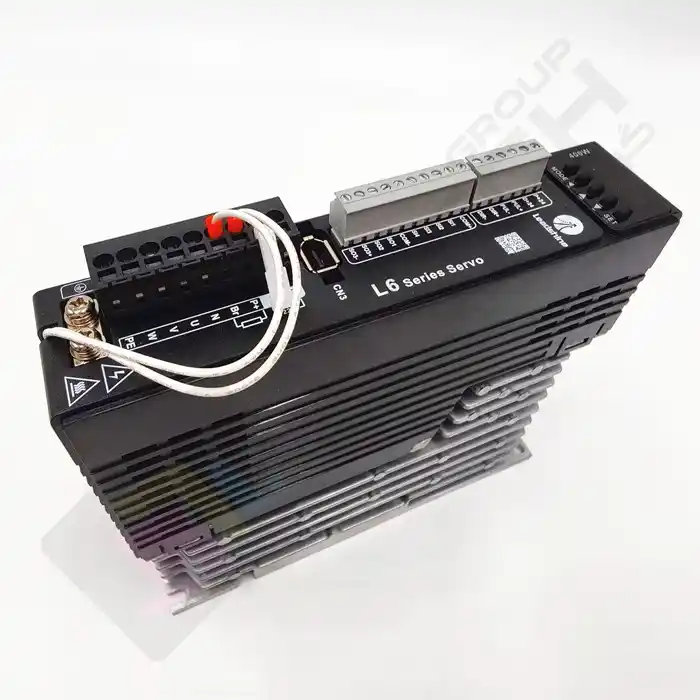

بدنه این سروو درایور بهصورت باریک و کشیده با هیتسینک آلومینیومی پرهدار طراحی شده تا حرارت تولیدشده حین کارکرد بهخوبی دفع شود؛ این طراحی امکان نصب کنار هم چند درایور در کابینت برق را نیز سادهتر میکند. در قسمت پایین بدنه، ترمینالهای ورودی/خروجی قدرت شامل U، V، W (اتصال به موتور)، PE (اتصال ارت محافظ)، N و P+ (پایانههای باس DC داخلی) و Br (اتصال مقاومت ریجنراتیو خارجی در صورت نیاز) قرار دارند.
در قسمت بالای بدنه، پورت CN3 برای اتصال به کامپیوتر و تنظیم پارامترهای درایور (مانند گین حلقه سرعت، حلقه موقعیت و پارامترهای جریان) تعبیه شده است. همچنین بدنه سروو درایور لیدشاین L6RS-400 دارای صفحهکلید کوچک شامل دکمههای Mode و دکمههای جهتدار برای مشاهده و ویرایش پارامترها بدون نیاز به کامپیوتر است. این چیدمان فیزیکی، مشابه سایر درایورهای سری L6 و EL6 لیدشاین، برای نصب روی ریل DIN در کابینت برق بهینهسازی شده است.
کاربرد سروو درایور لیدشاین L6RS-400 در دستگاههای چاپ
سروو درایور لیدشاین L6RS-400 معمولاً برای کنترل موتور محور حرکت کریج (Carriage Motor) یا موتور فید مواد (Media Feed Motor) در دستگاههای چاپ سالونت و UV به کار میرود. به دلیل پشتیبانی از کنترل پالس + جهت، این درایور میتواند بهراحتی جایگزین درایورهای استپر یا سروو معیوب قدیمیتر شود، بدون آنکه نیاز به تغییر در کنترلر اصلی دستگاه چاپ باشد.
استفاده از سروو درایور لیدشاین L6RS-400 بهجای درایورهای استپر معمولی، دقت موقعیتیابی و پایداری سرعت حرکت کریج را بهطور محسوسی بهبود میبخشد و باعث کاهش خطاهای بنددهی (Banding) در چاپ میشود. بسیاری از تکنسینهای تعمیرات پلاتر، هنگام مشاهدهی خطاهای مکرر موقعیتیابی، لرزش محور کریج یا توقف تولیدکردن درایور قدیمی، تعویض همزمان درایور و موتور را بهعنوان راهحل قطعیتر توصیه میکنند.
ست کامل سروو درایور با موتور ACM1S-06004H2
یکی از رایجترین اشتباهات در تعویض قطعات حرکتی دستگاه چاپ، عدم تطابق درایور با موتور است؛ زیرا پارامترهای تنظیمشده روی درایور (گین، نسبت اینرسی، نوع انکودر) باید دقیقاً با موتور جدید هماهنگ باشد. به همین دلیل توصیه میشود در صورت امکان، سروو درایور لیدشاین L6RS-400 را بههمراه موتور استاندارد آن، از یک منبع واحد تهیه کنید.
گروه تکنسینهای مشهد سروو موتور ۴۰۰ وات Leadshine ACM1S-06004H2 که بهطور استاندارد کارخانهای با این درایور جفت میشود را نیز در انبار موجود دارد. برای مشاهده مشخصات کامل موتور، گشتاور نامی ۱.۲۷ نیوتنمتری آن و ثبت سفارش همزمان موتور و درایور، به صفحه محصول سروو موتور Leadshine ACM1S-06004H2 مراجعه کنید. سفارش همزمان این دو قطعه از یک منبع، ریسک ناسازگاری پارامترها را به حداقل میرساند و امکان تست اولیه پیش از ارسال را نیز فراهم میکند.
برای مشاهده کاتالوگ رسمی و اطلاعات تکمیلی محصولات خانواده L6 Series لیدشاین میتوانید به وبسایت رسمی این شرکت به آدرس leadshine.com مراجعه کنید.
نکات نصب و راهاندازی
- پیش از هرگونه سیمکشی، حتماً برق ورودی سروو درایور لیدشاین L6RS-400 را قطع کرده و چند دقیقه صبر کنید تا خازنهای داخلی باس DC بهطور کامل تخلیه شوند.
- ترمینالهای U، V، W باید دقیقاً مطابق رنگبندی کابل موتور به پایانههای درایور متصل شوند؛ اتصال اشتباه میتواند باعث چرخش معکوس یا آلارم درایور شود.
- ترمینال ارت (PE) درایور و موتور باید حتماً به بدنه دستگاه و زمین محافظ متصل شود تا از نویز الکتریکی و آسیب احتمالی جلوگیری شود.
- در صورت نیاز به مقاومت ریجنراتیو خارجی (برای کاهش سرعتهای ناگهانی یا بار سنگین)، آن را طبق مقادیر توصیهشده به ترمینال Br متصل کنید.
- پس از نصب، پارامترهای گین حلقه سرعت و موقعیت و نسبت اینرسی را از طریق پورت CN3 یا صفحهکلید روی بدنه درایور تنظیم کنید.
- فاصله حداقل ۳۰ سانتیمتری بین کابل قدرت موتور و کابل انکودر رعایت شود تا از تداخل الکترومغناطیسی جلوگیری شود.
عیبیابی مشکلات رایج
در صورت بروز اختلال در عملکرد سروو درایور لیدشاین L6RS-400، جدول زیر میتواند به تشخیص سریعتر علت مشکل کمک کند:
| علامت مشکل | علتهای احتمالی | راهحل پیشنهادی |
|---|---|---|
| درایور روشن نمیشود / بدون نمایش روی صفحهکلید | عدم اتصال صحیح ولتاژ ورودی ۲۰۰-۲۴۰ ولت، قطع فیوز داخلی، اتصال شل سیمهای تغذیه | بررسی ولتاژ ورودی با مولتیمتر، بازرسی اتصالات ترمینال ورودی و فیوز حفاظتی |
| آلارم انحراف موقعیت زیاد (Position Deviation) | گین موقعیت پایین، سرعت حرکتی بالاتر از توان ۴۰۰ واتی، بار مکانیکی سنگین روی محور | افزایش تدریجی گین حلقه موقعیت، کاهش سرعت حرکت یا شتاب در نرمافزار دستگاه |
| لرزش یا نویز غیرعادی موتور حین کارکرد | نامناسب بودن گین درایور، عدم تنظیم صحیح نسبت اینرسی بار، آسیب کابل انکودر | اجرای تابع تنظیم خودکار گین درایور، بررسی سلامت کابل و اتصال انکودر |
| خطای اضافهجریان یا توقف تولیدکردن سریع درایور | بار مکانیکی بیش از حد جریان خروجی ۳.۰ آمپر، اتصال کوتاه در کابل موتور، تهویه ناکافی کابینت برق | بررسی روانکاری و اصطکاک محور حرکتی، اطمینان از سلامت عایق کابل موتور، بهبود تهویه کابینت |
| چرخش معکوس یا حرکت نامنظم موتور | اتصال اشتباه سیمهای U/V/W یا تنظیم اشتباه جهت چرخش در پارامتر درایور | بررسی و اصلاح رنگبندی سیمکشی طبق راهنمای درایور، تنظیم پارامتر جهت چرخش |
| عدم برقراری ارتباط با کامپیوتر از طریق CN3 | کابل ارتباطی معیوب، درایور نرمافزار تنظیم نصبنشده، تنظیمات پورت اشتباه | بررسی سلامت کابل ارتباطی، نصب مجدد نرمافزار تنظیم پارامتر، بررسی تنظیمات پورت |
سوالات متداول درباره سروو درایور لیدشاین L6RS-400
ولتاژ و جریان ورودی/خروجی دقیق سروو درایور لیدشاین L6RS-400 چقدر است؟
طبق پلاک اصلی محصول، ورودی آن تکفاز AC ۲۰۰ تا ۲۴۰ ولت با جریان ۲.۳ آمپر و خروجی آن سهفاز AC صفر تا ۲۴۰ ولت با جریان ۳.۰ آمپر برای توان ۴۰۰ وات است.
آیا این درایور فقط با موتور ACM1S-06004H2 سازگار است؟
این درایور بهطور استاندارد کارخانهای برای جفتشدن با سروو موتور ۴۰۰ وات ACM1S-06004H2 طراحی و تست شده است. استفاده از موتورهای دیگر خانواده لیدشاین با توان مشابه نیز ممکن است امکانپذیر باشد، اما نیازمند تنظیم دقیق پارامترهای گین و نسبت اینرسی است.
آیا امکان خرید تنها درایور بدون موتور وجود دارد؟
بله، در صورتیکه موتور فعلی دستگاه شما سالم و با این درایور سازگار باشد، امکان خرید تنها درایور وجود دارد. با این حال توصیه میکنیم پیش از خرید، مدل دقیق موتور فعلی خود را با کارشناسان فنی ما هماهنگ کنید.
چگونه پارامترهای درایور را تنظیم کنیم؟
تنظیم پارامترها از دو طریق ممکن است: از طریق صفحهکلید کوچک روی بدنه درایور برای تنظیمات پایه، یا از طریق پورت CN3 و نرمافزار تنظیم برای دسترسی کامل به تمام پارامترهای گین، نسبت اینرسی و سیگنالهای ورودی/خروجی.
عمر مفید سروو درایور لیدشاین L6RS-400 چقدر است؟
با رعایت نکات نصب صحیح، تهویه مناسب کابینت برق و جلوگیری از نوسانات شدید ولتاژ برق ورودی، این درایورها معمولاً عمر طولانی و کارکرد پایداری در محیطهای صنعتی چاپ دارند.
آیا گارانتی تعویض برای این محصول ارائه میشود؟
بله، گروه تکنسینهای مشهد سروو درایور لیدشاین L6RS-400 با گارانتی تعویض و پشتیبانی فنی برای نصب و راهاندازی عرضه میکند در صورتی که این محصول توسط تکنسینهای خود مجموعه نصب و راهاندازی گردد.
