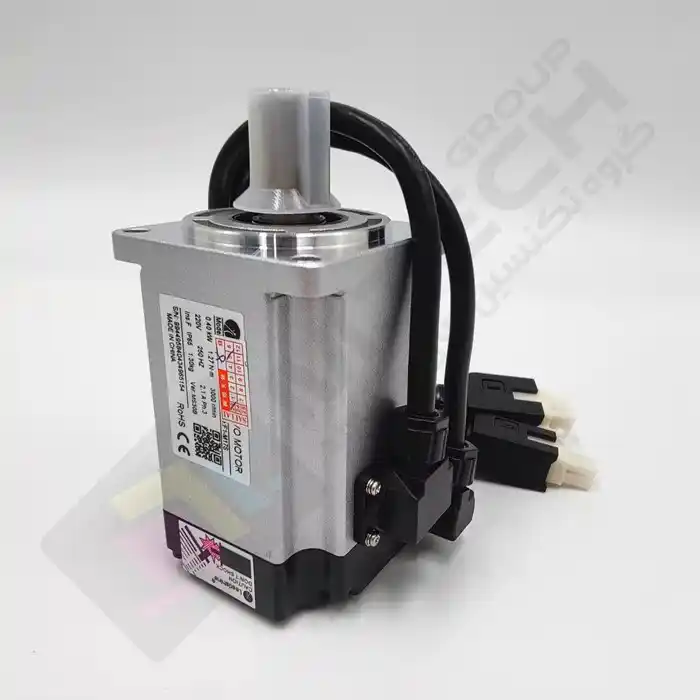

سروو موتور لیدشاین ACM1S-06004H2

خرید سروو موتور لیدشاین ACM1S-06004H2

سروو موتور لیدشاین ACM1S-06004H2 یکی از پرکاربردترین موتورهای سروو ۴۰۰ واتی در صنعت چاپ بزرگ‌فرمت است که به‌طور گسترده در محور حرکت کریج (Carriage) و فید مواد دستگاه‌های چاپ سالونت و UV به کار می‌رود. این موتور توسط شرکت لیدشاین (Leadshine) چین تولید می‌شود و در پلاترهای رایج بازار ایران از جمله خانواده اینفینیتی و فایتون (سری‌های ۵۱۲i) به‌عنوان قطعه اصلی یا یدکی جایگزین استفاده می‌شود. گروه تکنسین‌های مشهد سروو موتور لیدشاین ACM1S-06004H2 را به‌صورت اورجینال، با پلاک اصلی کارخانه و گارانتی تعویض عرضه می‌کند.

در ادامه این صفحه، مشخصات فنی دقیق سروو موتور لیدشاین ACM1S-06004H2 بر اساس اطلاعات درج‌شده روی پلاک موتور (Nameplate) بررسی می‌شود، همراه با راهنمای نصب، جدول عیب‌یابی مشکلات رایج و پاسخ به پرسش‌های متداول مشتریان.

خواندن پلاک مشخصات سروو موتور لیدشاین ACM1S-06004H2

روی بدنه هر سروو موتور لیدشاین ACM1S-06004H2 یک پلاک استیکری با مشخصات دقیق آن نسخه‌ی خاص نصب شده است. طبق پلاک اصلی این محصول، کد نوع (Type) دقیق موتور برابر F1-M17S است که نشان‌دهنده نسخه‌ی دارای انکودر مغناطیسی تک‌دوره ۱۷ بیتی و بدون ترمز نگه‌دارنده می‌باشد. توان نامی این موتور ۰.۴۰ کیلووات (معادل ۴۰۰ وات)، گشتاور نامی ۱.۲۷ نیوتن‌متر و سرعت نامی ۳۰۰۰ دور بر دقیقه است.

ولتاژ کاری موتور ۲۲۰ ولت و فرکانس نامی آن ۲۵۰ هرتز است. با یک محاسبه‌ی ساده مهندسی (فرکانس = تعداد قطب × دور بر دقیقه ÷ ۱۲۰) می‌توان نتیجه گرفت این موتور ساختار ۱۰ قطبی دارد، که برای موتورهای سروو AC کوچک‌مقیاس با گشتاور بالا در دور کم رایج است. جریان نامی موتور ۲.۱ آمپر و به‌صورت سه‌فاز (Ph.3) است، کلاس عایقی سیم‌پیچ F، درجه حفاظت بدنه IP65 و وزن خالص موتور ۱.۳۰ کیلوگرم است. نسخه نرم‌افزاری/سخت‌افزاری درج‌شده روی پلاک نیز Ver: MS30B است. این سطح جزئیات دقیق، معیار خوبی برای اطمینان از اصالت کالا هنگام خرید سروو موتور لیدشاین ACM1S-06004H2 محسوب می‌شود؛ توصیه می‌کنیم هنگام دریافت کالا پلاک روی بدنه را با اطلاعات فوق تطبیق دهید.

جدول مشخصات فنی کامل

همان‌طور که در جدول بالا مشاهده می‌کنید، سروو موتور لیدشاین ACM1S-06004H2 به‌دلیل جریان نامی نسبتاً پایین (۲.۱ آمپر) در کنار توان ۴۰۰ واتی، انتخابی متعادل بین گشتاور کافی برای حرکت روان کریج و مصرف انرژی معقول محسوب می‌شود. رعایت کلاس عایقی F و درجه حفاظت IP65 نیز باعث می‌شود این موتور در محیط‌های صنعتی با گردوغبار و رطوبت نسبی، عملکرد پایداری داشته باشد.

کاربرد سروو موتور لیدشاین ACM1S-06004H2 در دستگاه‌های چاپ

سروو موتور لیدشاین ACM1S-06004H2 معمولاً روی محور حرکت کریج (Carriage Motor) یا موتور فید مواد (Media Feed Motor) در دستگاه‌های چاپ سالونت و UV نصب می‌شود. به دلیل توان ۴۰۰ واتی و گشتاور نامی ۱.۲۷ نیوتن‌متری، این موتور برای پلاترهایی با عرض چاپ متوسط تا بزرگ که نیاز به حرکت دقیق و بدون لغزش هد چاپ دارند طراحی شده است.

استفاده از انکودر مغناطیسی ۱۷ بیتی در این موتور، دقت موقعیت‌یابی و پایداری سرعت حرکت را در مقایسه با موتورهای استپر معمولی به‌طور محسوسی بهبود می‌بخشد و باعث کاهش خطاهای بنددهی (Banding) در چاپ می‌شود. بسیاری از تکنسین‌های تعمیرات پلاتر، هنگام مشاهده‌ی خطاهای مکرر موقعیت‌یابی یا لرزش محور کریج، تعویض سروو موتور لیدشاین ACM1S-06004H2 را به‌عنوان اولین گزینه‌ی تعمیراتی در نظر می‌گیرند، به‌خصوص در دستگاه‌هایی که این موتور به‌صورت استاندارد کارخانه‌ای روی آن‌ها نصب شده است.

تفاوت این مدل با خانواده ACM2

یکی از نکات مهمی که هنگام خرید باید مدنظر داشت، تفاوت بین کد سری ACM1 و ACM2 در محصولات لیدشاین است. سری ACM1، که سروو موتور لیدشاین ACM1S-06004H2 نیز در همین دسته قرار می‌گیرد، به‌عنوان نسخه‌ی «بالارده» (High-End) با انکودر مغناطیسی معرفی می‌شود، در حالی که سری ACM2 با همان توان ۴۰۰ وات، معمولاً به‌عنوان نسخه‌ی «استاندارد» با انکودر نوری ۲۳ بیتی چندتوره عرضه می‌شود.

هر دو نسخه از نظر ابعاد فیزیکی، قاب موتور، پایانه‌های سیم‌کشی (U، V، W، PE) و نوع کانکتور تقریباً یکسان هستند، اما نوع انکودر و در نتیجه قیمت تمام‌شده و تنظیمات درایور می‌تواند متفاوت باشد. توصیه ما این است که پیش از سفارش، حتماً کد کامل روی پلاک موتور قدیمی دستگاه خود (نه فقط عدد ۴۰۰ وات) را با کارشناسان فنی گروه تکنسین‌های مشهد هماهنگ کنید تا نسخه‌ی دقیقاً منطبق با سیستم شما ارسال شود.

ست کامل سروو موتو با درایور L6RS-400

یکی از رایج‌ترین اشتباهات در تعویض سروو موتور، عدم تطابق موتور با درایور است؛ زیرا پارامترهای تنظیم‌شده روی درایور (Gain، Inertia Ratio، نوع انکودر) باید دقیقاً با موتور جدید هماهنگ باشد. به همین دلیل توصیه می‌شود در صورت امکان، سروو موتور لیدشاین ACM1S-06004H2 را به‌همراه درایور استاندارد آن، از یک منبع واحد تهیه کنید.

گروه تکنسین‌های مشهد درایور Leadshine L6RS-400 که به‌طور استاندارد کارخانه‌ای با این موتور جفت (Match) می‌شود را نیز در انبار موجود دارد. این درایور از کنترل پالس + جهت (Pulse+Direction) و پروتکل ارتباطی Modbus RTU پشتیبانی می‌کند و دارای قابلیت‌های تنظیم خودکار گین (One-Key Auto-Tuning)، کنترل ردیابی صفر (Zero Tracking Control) و سرکوب ارتعاش (Vibration Suppression) است که تنظیم اولیه‌ی سیستم را برای تکنسین‌های نصب ساده‌تر می‌کند. برای مشاهده مشخصات کامل و ثبت سفارش هم‌زمان موتور و درایور، به صفحه محصول درایور سروو Leadshine L6RS-400 مراجعه کنید. سفارش هم‌زمان این دو قطعه از یک منبع، ریسک ناسازگاری پارامترها را به حداقل می‌رساند و امکان تست اولیه پیش از ارسال را نیز فراهم می‌کند.

برای مشاهده کاتالوگ رسمی و اطلاعات تکمیلی محصولات لیدشاین می‌توانید به وب‌سایت رسمی این شرکت به آدرس leadshine.com مراجعه کنید.

نکات نصب و راه‌اندازی

• پیش از هرگونه سیم‌کشی، حتماً برق ورودی درایور را قطع کرده و چند دقیقه صبر کنید تا خازن‌های داخلی به‌طور کامل تخلیه شوند.
• سیم‌های تغذیه موتور (U، V، W) باید دقیقاً مطابق رنگ‌بندی مشخص‌شده روی کابل به پایانه‌های درایور متصل شوند؛ اتصال اشتباه می‌تواند باعث چرخش معکوس یا آلارم درایور شود.
• ترمینال ارت (PE) موتور و درایور باید حتماً به بدنه دستگاه و زمین محافظ متصل شود تا از نویز الکتریکی و آسیب احتمالی جلوگیری شود.
• از آنجا که این موتور از انکودر مغناطیسی استفاده می‌کند، قطبیت سیم‌های ترمز و انکودر باید دقیقاً رعایت شود؛ اتصال معکوس می‌تواند باعث اختلال در دقت انکودر و لرزش غیرعادی موتور گردد.
• فاصله حداقل ۳۰ سانتی‌متری بین کابل قدرت موتور و کابل انکودر رعایت شود تا از تداخل الکترومغناطیسی جلوگیری شود.
• پس از نصب، پارامتر نسبت اینرسی (Inertia Ratio) و جریان نامی درایور را مطابق مقادیر جدول مشخصات فوق تنظیم کنید.

عیب‌یابی مشکلات رایج

سوالات متداول درباره سروو موتور لیدشاین ACM1S-06004H2

گشتاور و جریان نامی دقیق سروو موتور لیدشاین ACM1S-06004H2 چقدر است؟
طبق پلاک اصلی موتور، گشتاور نامی ۱.۲۷ نیوتن‌متر و جریان نامی ۲.۱ آمپر سه‌فاز در سرعت ۳۰۰۰ دور بر دقیقه است.

آیا سروو موتور لیدشاین ACM1S-06004H2 با درایورهای دیگر لیدشاین هم سازگار است؟
بله، این موتور علاوه بر درایور استاندارد L6RS-400، با برخی درایورهای دیگر خانواده L7 نیز (در صورت تنظیم صحیح پارامترها) قابل استفاده است، اما برای اطمینان از سازگاری کامل و گارانتی، استفاده از ست پیشنهادی سازنده توصیه می‌شود.

تفاوت کد نوع F1-M17S با سایر نسخه‌های این موتور در چیست؟
کد F1-M17S نشان‌دهنده نسخه‌ی بدون ترمز نگه‌دارنده با انکودر مغناطیسی تک‌دوره ۱۷ بیتی است. سایر نسخه‌ها ممکن است دارای ترمز یا انکودر نوری باشند؛ بنابراین تطبیق دقیق کد نوع هنگام خرید ضروری است.

آیا امکان خرید تنها موتور بدون درایور وجود دارد؟
بله، در صورتی‌که درایور فعلی دستگاه شما سالم و با این موتور سازگار باشد، امکان خرید تنها موتور وجود دارد. با این حال توصیه می‌کنیم پیش از خرید، مشخصات درایور فعلی خود را با کارشناسان فنی ما هماهنگ کنید.

وزن و ابعاد این موتور برای جایگزینی چقدر اهمیت دارد؟
وزن این موتور ۱.۳۰ کیلوگرم است. از آنجا که موتور روی محور کریج نصب می‌شود، تطابق وزن و ابعاد قاب با موتور قبلی برای جلوگیری از عدم تعادل مکانیکی حائز اهمیت است.

عمر مفید این سروو موتور چقدر است؟
با رعایت نکات نصب صحیح، روانکاری منظم محور حرکتی و جلوگیری از ورود گردوغبار و رطوبت به داخل بدنه، این موتورها معمولاً عمر طولانی و کارکرد پایداری در محیط‌های صنعتی چاپ دارند.

آیا گارانتی تعویض برای این محصول ارائه می‌شود؟
بله، گروه تکنسین‌های مشهد سروو موتور لیدشاین ACM1S-06004H2 را با گارانتی تعویض و پشتیبانی فنی برای نصب و راه‌اندازی عرضه می‌کند در صورتی که این محصول توسط تکنسین‌های خود مجموعه نصب و راه‌اندازی گردد.
