کابل دیتا اسکازی

کابل دیتا اسکازی (LVDS 14 Pin) برای دستگاه‌های چاپ لارج فرمت

کابل دیتا اسکازی که با نام LVDS Cable 14 Pin نیز شناخته می‌شود، یکی از قطعات کلیدی در سیستم انتقال داده دستگاه‌های چاپ لارج فرمت است. این کابل وظیفه انتقال اطلاعات تصویری و فرمان‌های چاپ را از مادربرد دستگاه به هدبرد دستگاه چاپ بر عهده دارد و نقش مستقیمی در پایداری عملکرد هد و کیفیت نهایی چاپ ایفا می‌کند.

در دستگاه‌های چاپ بنر، اکوسالونت و UV که از بردهای BYHX استفاده می‌کنند، سیگنال‌های دیتا با سرعت بالا و حساسیت زیاد منتقل می‌شوند. کابل دیتا اسکازی به‌عنوان مسیر اصلی این سیگنال‌ها، باید بتواند بدون نویز، افت ولتاژ یا اختلال الکترومغناطیسی، داده‌ها را در متراژهای نسبتاً بلند منتقل کند.

ساختار فنی کابل دیتا اسکازی

این کابل از نوع LVDS (Low Voltage Differential Signaling) است که برای انتقال دیتا با ولتاژ پایین و دقت بالا طراحی شده است. استفاده از سیگنال تفاضلی باعث می‌شود نویز محیطی و تداخل الکترومغناطیسی تأثیر حداقلی بر کیفیت سیگنال داشته باشد؛ موضوعی که در محیط‌های صنعتی چاپ اهمیت بالایی دارد.

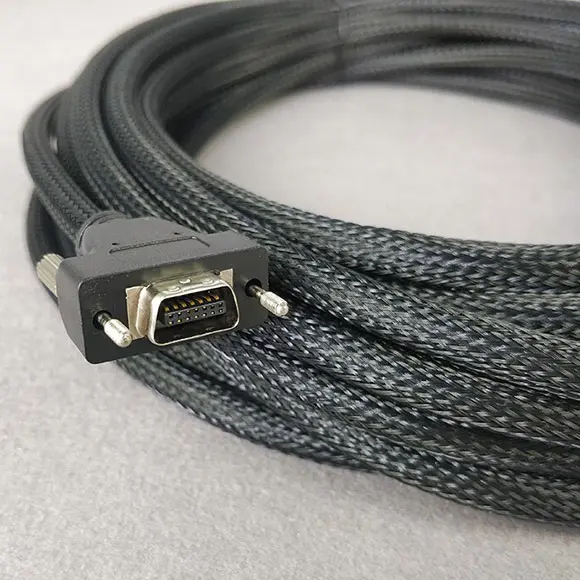

کابل‌های دیتا اسکازی معمولاً دارای سوکت 14 پین Centronics در دو سر خود هستند و با روکش بافته‌شده یا شیلددار عرضه می‌شوند. این روکش علاوه بر افزایش مقاومت مکانیکی، نقش مؤثری در کاهش نویز و افزایش طول عمر کابل دارد.

تفاوت کابل دیتا اسکازی بنفش و مشکی از نظر عملکرد

در دستگاه‌های چاپ لارج فرمت، کابل دیتا اسکازی معمولاً در دو نوع بنفش‌رنگ و مشکی دیده می‌شود. از نظر فنی و عملکرد انتقال دیتا، رنگ کابل هیچ تأثیری بر کیفیت سیگنال یا عملکرد دستگاه چاپ ندارد. هر دو مدل با مشخصات فنی یکسان از جمله
BUS-HY1006.08.0014 4×2×0.14mm برای انتقال سیگنال LVDS طراحی شده‌اند.

تفاوت اصلی این دو کابل در کیفیت ساخت و نوع روکش آن‌هاست. کابل مشکی دارای الیاف بافته‌شده محافظ (Braided Shield) در اطراف کابل است که مقاومت مکانیکی بالاتری در برابر کشیدگی، سایش و نویز محیطی ایجاد می‌کند. به همین دلیل، کابل مشکی برای دستگاه‌هایی با کارکرد سنگین، مسیر کابل‌کشی طولانی یا محیط‌های صنعتی توصیه می‌شود، در حالی که کابل بنفش بیشتر در کاربردهای معمول و استاندارد استفاده می‌گردد.

طول‌های استاندارد و کاربرد هر کدام

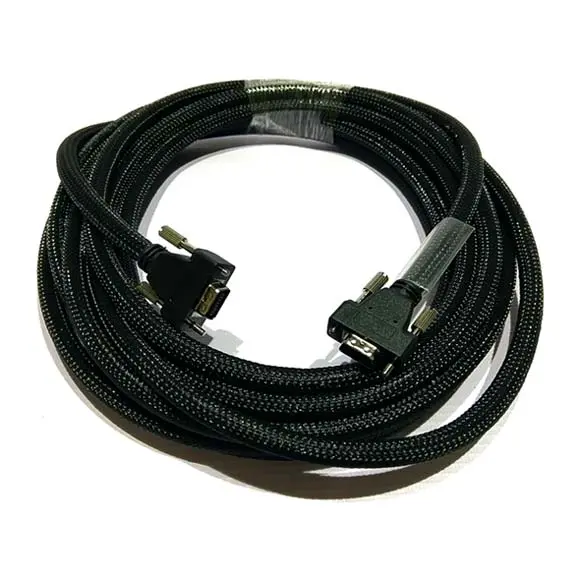

• 4 متر: مناسب دستگاه‌های با عرض چاپ حدود 180 سانتی‌متر
• 6 متر: مناسب دستگاه‌های با عرض چاپ 250 تا 320 سانتی‌متر
• 9 متر: مناسب دستگاه‌های صنعتی با عرض چاپ 500 سانتی‌متر

انتخاب طول مناسب کابل اهمیت زیادی دارد؛ استفاده از کابل کوتاه‌تر از نیاز باعث کشیدگی و فشار به سوکت‌ها می‌شود و کابل بیش از حد بلند نیز می‌تواند احتمال افت سیگنال یا نویز را افزایش دهد.

نقش کابل دیتا اسکازی در کیفیت چاپ

در بسیاری از مشکلاتی که به‌صورت خط افتادن چاپ، قطع و وصل شدن هد، نویز تصویری یا پرینت ناپایدار دیده می‌شود، ریشه مشکل به کابل دیتا برمی‌گردد. کابل معیوب یا بی‌کیفیت نمی‌تواند سیگنال‌های دقیق و هم‌زمان را به هد منتقل کند و این موضوع مستقیماً روی خروجی چاپ اثر می‌گذارد.

تفاوت کابل دیتا اسکازی با فیبر نوری

کابل دیتا اسکازی با فیبر نوری متفاوت است. در برخی دستگاه‌های جدیدتر یا خاص، انتقال دیتا بین برد و هد از طریق فیبر نوری یا کابل‌های فلت منعطف انجام می‌شود، اما در بسیاری از دستگاه‌های مبتنی بر برد BYHX همچنان کابل LVDS اسکازی باید استفاده شود.

مشخصات فنی کابل دیتا اسکازی

جمع‌بندی

کابل دیتا اسکازی یک قطعه مصرفی اما بسیار حساس در دستگاه‌های چاپ لارج فرمت است. انتخاب کابل با کیفیت، نصب صحیح و تعویض به‌موقع آن، نقش مهمی در افزایش عمر هد چاپ، کاهش توقف‌های ناگهانی دستگاه و حفظ کیفیت چاپ در تیراژهای بالا دارد.

نکات نصب و خطاهای رایج کابل دیتا اسکازی

نکات مهم نصب

• کابل بدون پیچ‌خوردگی و کشیدگی نصب شود
• سوکت‌ها کاملاً در جای خود قفل شوند
• کابل از منابع نویز شدید دور نگه داشته شود

خطاهای رایج

• نصب کابل با طول نامناسب
• شل بودن سوکت‌ها روی برد یا هد
• تا خوردگی یا له‌شدگی کابل

چک‌لیست عیب‌یابی کابل دیتا اسکازی

• بررسی سالم بودن روکش و عدم پارگی کابل
• اطمینان از اتصال کامل سوکت‌ها
• تست کابل جایگزین برای مقایسه
• بررسی عدم مجاورت کابل با کابل‌های برق فشار قوی
• بررسی خطاهای چاپ پس از گرم شدن دستگاه

سؤالات پرتکرار درباره کابل دیتا اسکازی

کابل دیتا اسکازی دقیقاً چه کاری انجام می‌دهد؟

این کابل دیتا را از برد اصلی دستگاه به هد چاپ منتقل می‌کند و هرگونه اختلال در آن مستقیماً روی کیفیت چاپ اثر می‌گذارد.

آیا طول بیشتر کابل باعث افت کیفیت می‌شود؟

در صورت استفاده از کابل استاندارد و با کیفیت، افت سیگنال به حداقل می‌رسد؛ اما انتخاب طول بیش از نیاز توصیه نمی‌شود.

علائم خرابی کابل دیتا چیست؟

خط افتادن چاپ، قطع و وصل شدن هد، نویز تصویر و خطاهای تصادفی از علائم رایج خرابی کابل دیتا هستند.
