سنسور اومرون EE-SX671-WR
4,800,000 تومان
سنسور اومرون EE-SX671-WR یک فوتومیکروسنسور شیاری از نوع L-شکل با روش تشخیص Through-beam است که در گروه تکنسینهای مشهد بهصورت اورجینال عرضه میشود. این سنسور با عبور تیغه یا جسم کدر از داخل شیار پنج میلیمتری، سیگنال خروجی NPN تولید میکند و حالت عملکرد آن بین Dark-ON و Light-ON قابل انتخاب است.
پرکاربردترین مورد استفاده این سنسور در صنعت چاپ لارجفرمت، بهعنوان لیمیت سنسور نخ (لید اسکرو) محور Z در دستگاههای فلتبد است؛ یعنی تشخیص محدوده بالا و پایین حرکت هد چاپ هنگام تنظیم ارتفاع روی مواد با ضخامتهای مختلف. کابل رابات انعطافپذیر این مدل (WR) مقاومت بالایی در برابر خمش مکرر دارد و برای این نوع حرکت رفتوبرگشتی محور Z کاملاً مناسب است. همچنین این سنسور در تشخیص Home محور کرئیج و کنترل موقعیت اجزای متحرک دیگر دستگاههای چاپ نیز کاربرد دارد.
اگر به دنبال یک سنسور اومرون EE-SX671-WR اصلی برای تعویض یا تعمیر محور Z دستگاه فلتبد خود هستید، کارشناسان گروه تکنسینهای مشهد آماده مشاوره فنی و ثبت سفارش شما هستند. این قطعه اورجینال، محصول رسمی شرکت اومرون و دارای گواهی CE است.
معرفی سنسور اومرون EE-SX671-WR

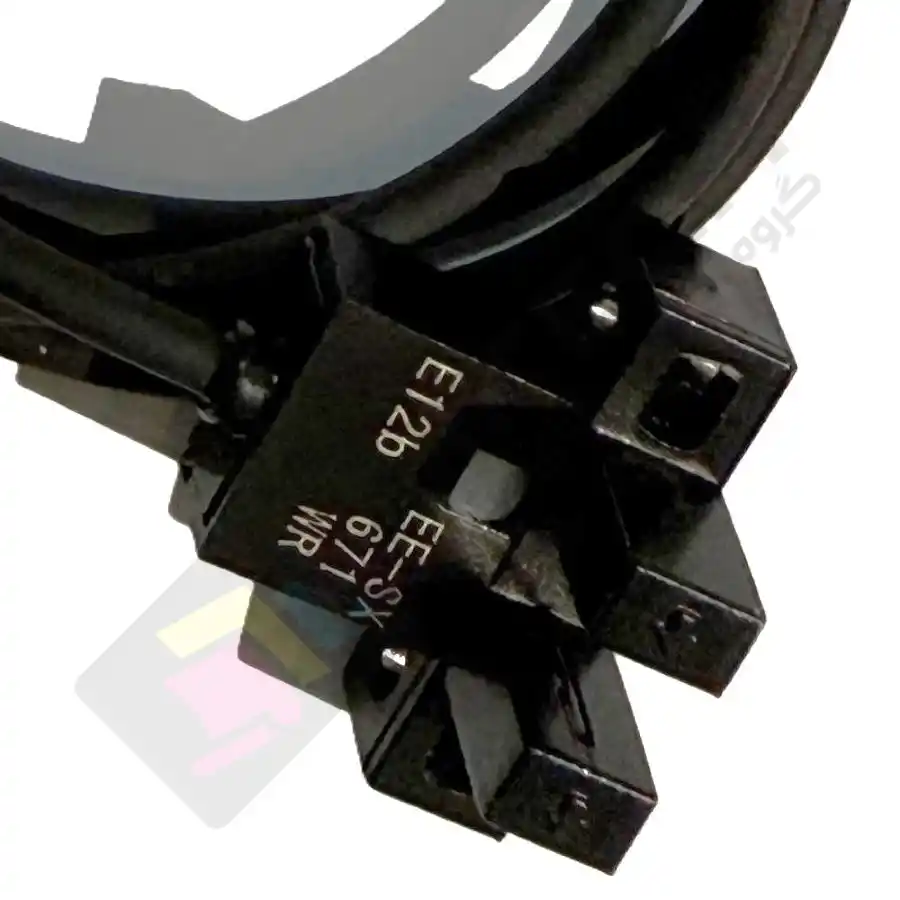

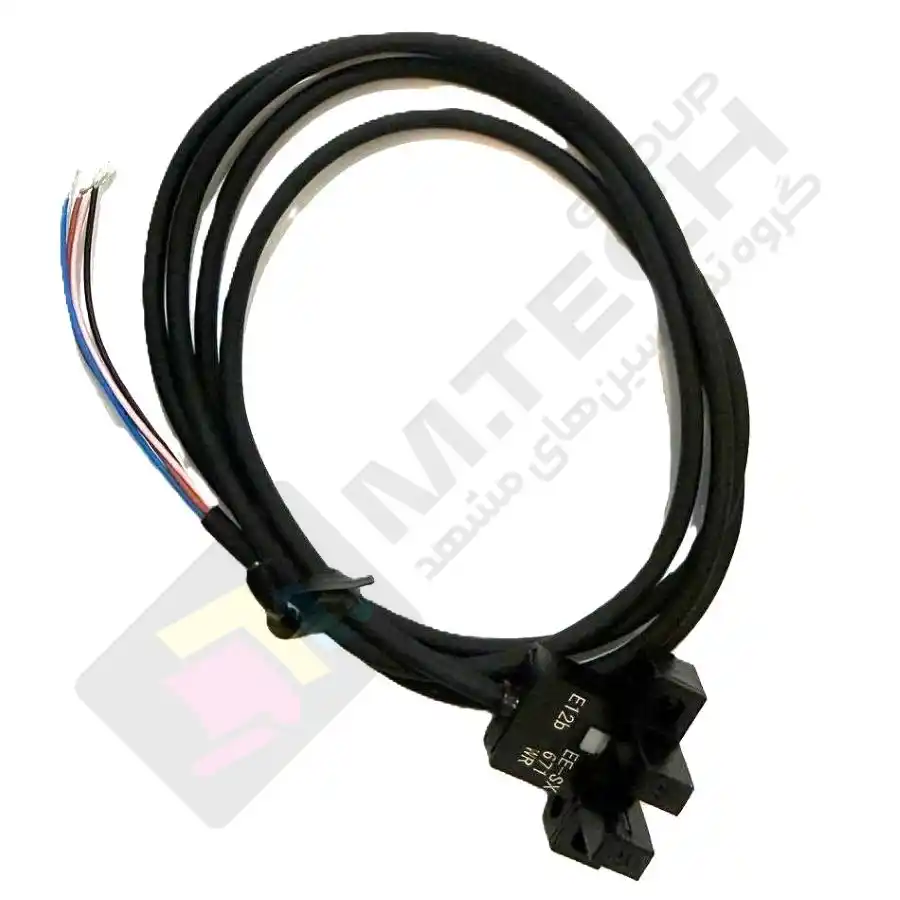

سنسور اومرون EE-SX671-WR یکی از سنسورهای نوری خانواده EE-SX67x اومرون است که بر پایه روش Through-beam (پرتو عبوری) طراحی شده است. برخلاف سنسورهای القایی که فقط فلز را تشخیص میدهند، این سنسور با عبور هر جسم کدر از داخل شیار، پرتو مادون قرمز بین فرستنده و گیرنده را قطع کرده و سیگنال خروجی تولید میکند.
بدنه L-شکل این سنسور از جنس PBT با روکش پلیکربنات ساخته شده و برای نصب در فضاهای فشرده داخل دستگاههای چاپ مناسب است. سنسور اومرون EE-SX671-WR دارای خروجی NPN و کابل پیشسیمبندیشده از نوع رابات (Robot Cable) است که مقاومت بالایی در برابر خمشهای مکرر و مداوم دارد؛ ویژگیای که آن را برای نصب روی اجزای متحرک دستگاه بسیار مناسب میکند.
ویژگیها و مزایای سنسور اومرون EE-SX671-WR
یکی از مهمترین مزایای سنسور اومرون EE-SX671-WR نسبت به سنسورهای مجاورتی، عدم وابستگی به جنس هدف است؛ این سنسور میتواند تیغه فلزی، پلاستیکی یا هر جسم کدر دیگری را تشخیص دهد. قابلیت انتخاب حالت Dark-ON یا Light-ON نیز انعطافپذیری بالایی در طراحی مدار کنترلی به مهندسان میدهد.
- روش تشخیص Through-beam با دقت بالا و مستقل از جنس هدف
- خروجی NPN با جریان بار تا ۱۰۰ میلیآمپر
- فرکانس پاسخگویی بالا (حداقل ۱ کیلوهرتز)
- کابل رابات انعطافپذیر، مقاوم در برابر خمش مکرر
- حالت عملکرد قابل انتخاب بین Dark-ON و Light-ON
- نشانگر LED قرمز برای بازرسی سریع وضعیت سنسور
کاربردهای محصول
مهمترین و پرتکرارترین کاربرد سنسور اومرون EE-SX671-WR در دستگاههای چاپ لارجفرمت، استفاده بهعنوان لیمیت سنسور نخ (لید اسکرو) محور Z در دستگاههای فلتبد است. در این کاربرد، یک تیغه کوچک روی نخ یا مکانیزم لید اسکرو محور Z نصب میشود و با حرکت بالا و پایین هد چاپ برای تنظیم ارتفاع روی مواد با ضخامت مختلف، از داخل شیار سنسور عبور میکند. این عبور، محدوده مجاز حرکت محور Z را مشخص کرده و از برخورد هد با سطح مواد یا خروج از محدوده مکانیکی جلوگیری میکند.
علاوه بر این کاربرد اصلی، این سنسور در تشخیص موقعیت Home محور کرئیج، کنترل موقعیت غلتکهای تغذیه رول، و بهطور کلی هر جایی که نیاز به تشخیص عبور یک قطعه متحرک باشد نیز به کار میرود. تنوع کاربردی این سنسور، آن را به یکی از پرمصرفترین قطعات یدکی در تعمیر و نگهداری دستگاههای فلتبد و رولتورول تبدیل کرده است.
مشخصات فنی
جدول زیر مشخصات فنی کامل سنسور اومرون EE-SX671-WR بر اساس دیتاشیت رسمی خانواده EE-SX67x را نشان میدهد.
| ویژگی | مقدار |
|---|---|
| کد محصول | EE-SX671-WR |
| نوع سنسور | فوتومیکروسنسور شیاری، L-شکل |
| روش تشخیص | Through-beam (پرتو عبوری) |
| عرض شیار / فاصله تشخیص | 5 میلیمتر |
| حداقل جسم قابل تشخیص | جسم کدر، حداقل 2×0.8 میلیمتر |
| منبع نور | LED مادون قرمز، طول موج 940 نانومتر |
| نوع خروجی | NPN، اپنکالکتور |
| حالت عملکرد | Dark-ON / Light-ON (قابل انتخاب) |
| ولتاژ تغذیه | 5 تا 24 ولت DC ±10٪ |
| جریان بار خروجی | حداکثر 100 میلیآمپر |
| فرکانس پاسخگویی | حداقل 1 کیلوهرتز |
| دمای عملکرد | -25 تا +55 درجه سانتیگراد |
| درجه حفاظتی | IP50 |
| جنس بدنه | PBT با روکش پلیکربنات |
| نوع کابل | پیشسیمبندیشده، رابات (Robot Cable) |
| نشانگر وضعیت | LED قرمز |
| استاندارد | CE |
نکات نصب، استفاده و نگهداری
هنگام نصب سنسور اومرون EE-SX671-WR روی محور Z دستگاه فلتبد، باید دقت شود تیغه نصبشده روی نخ یا لید اسکرو دقیقاً از وسط شیار عبور کند تا تشخیص با خطای صفر انجام شود. کج بودن تیغه یا تماس فیزیکی آن با بدنه سنسور میتواند باعث خرابی زودرس شود.
از آنجا که درجه حفاظت این سنسور IP50 است و در برابر گردوغبار محافظت کامل ندارد، توصیه میشود در محیطهای با آلودگی بالا (مانند نزدیکی مسیر پاشش جوهر)، بهصورت دورهای شیار سنسور از گردوغبار و پرز تمیز شود. همچنین باید هنگام سیمکشی، مطابق رنگبندی استاندارد کابل عمل کرد تا از آسیب به مدار داخلی جلوگیری شود.
سوالات متداول
چرا این سنسور برای لیمیت محور Z دستگاه فلتبد استفاده میشود؟
چون روش تشخیص Through-beam مستقل از جنس هدف عمل میکند و میتواند تیغه نصبشده روی نخ محور Z را با دقت بالا و بدون تماس فیزیکی تشخیص دهد؛ همین موضوع باعث دقت و طول عمر بالای این کاربرد شده است.
تفاوت حالت Dark-ON و Light-ON در چیست؟
در حالت Light-ON، خروجی زمانی فعال میشود که پرتو نور به گیرنده برسد؛ در حالت Dark-ON، خروجی با قطع پرتو (عبور جسم از شیار) فعال میشود. انتخاب حالت مناسب به منطق برنامه کنترلی برد دستگاه بستگی دارد.
آیا این سنسور با سنسورهای القایی مثل TL-Q5MC قابل جایگزینی است؟
خیر، این دو سنسور اصل کار متفاوتی دارند. سنسور القایی فقط فلز را تشخیص میدهد، اما این سنسور نوری هر جسم کدر را تشخیص میدهد و برای کاربردهایی مثل لیمیت نخ محور Z که نیاز به تشخیص دقیقتر دارد، مناسبتر است.
چرا کابل این مدل با پسوند WR مشخص شده است؟
پسوند WR نشاندهنده استفاده از کابل رابات (Robot Cable) با مقاومت بالا در برابر خمش مکرر است؛ این ویژگی برای نصب روی اجزای متحرک مانند محور Z یا کرئیج که دائماً در حال حرکت رفتوبرگشتی هستند ضروری است.
علائم خرابی این سنسور چیست؟
معمولاً عدم تغییر وضعیت LED نشانگر هنگام عبور تیغه از شیار، توقف نادرست یا نادقیق محور Z، یا عدم شناسایی موقعیت Home از علائم رایج خرابی یا کثیفی سنسور هستند که با تمیزکاری یا تعویض قطعه برطرف میشوند.
جمعبندی
سنسور اومرون EE-SX671-WR با روش تشخیص Through-beam و کابل مقاوم رابات، انتخابی مطمئن برای لیمیت سنسور نخ محور Z در دستگاههای فلتبد و همچنین تشخیص Home کرئیج در چاپگرهای لارجفرمت است. دقت بالا، استقلال از جنس هدف و طول عمر مناسب، این قطعه را به یکی از پرکاربردترین سنسورهای نوری صنعت چاپ تبدیل کرده است.
برای خرید سنسور اومرون EE-SX671-WR اصلی یا دریافت مشاوره فنی درباره تطابق این قطعه با محور Z دستگاه فلتبد خود، با کارشناسان گروه تکنسینهای مشهد در تماس باشید.
