میکروسوییچ غلتکی

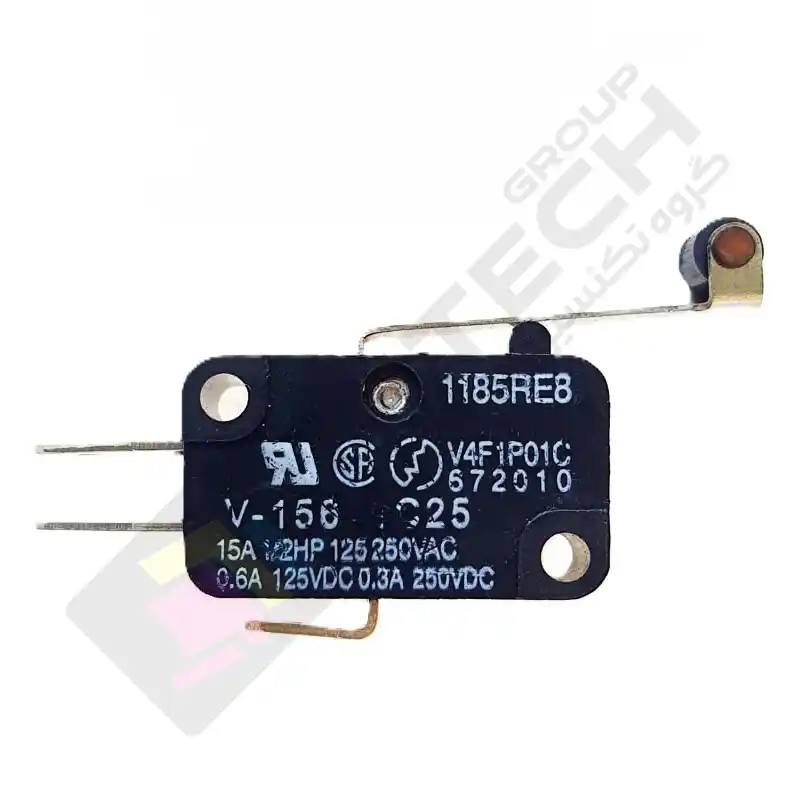

معرفی میکروسوییچ غلتکی V-15

میکروسوییچ غلتکی یکی از رایج‌ترین انواع سوئیچ‌های کنترلی است که در سیستم حرکت دستگاه‌های چاپ لارج‌فرمت برای تشخیص موقعیت کریج، محورها و درب‌های محافظ استفاده می‌شود. مدل حاضر با سری V-15 ساخته شده و دارای اهرم غلتکی فلزی روی بازوی فنری است که با کمترین فشار مکانیکی، کنتاکت داخلی سوئیچ را فعال می‌کند. بدنه مشکی مقاوم، دو سوراخ نصب استاندارد و ترمینال‌های فیش تخت (Quick Connect) این قطعه را برای جایگزینی سریع در انواع دستگاه‌های چاپ صنعتی مناسب کرده است.

ویژگی‌ها و مزایای این لیمیت سوئیچ غلتکی

این میکروسوییچ غلتکی با جریان نامی ۱۵ آمپر، توان قابل قبولی برای کاربردهای کنترلی با بار نسبتاً بالا دارد و در برابر استفاده مکرر مقاومت مناسبی از خود نشان می‌دهد. ساختار کنتاکت SPDT آن انعطاف بیشتری در طراحی مدار کنترل ایجاد می‌کند.

• اهرم غلتکی فلزی برای کاهش اصطکاک و افزایش طول عمر سوئیچ
• جریان نامی ۱۵ آمپر در ۲۵۰ ولت AC (معادل ۱/۲ اسب‌بخار)
• قابلیت کارکرد با بار DC تا ۰٫۶ آمپر در ۱۲۵ ولت
• کنتاکت SPDT با خروجی هم‌زمان NO و NC
• ترمینال فیش تخت برای نصب و سیم‌کشی سریع
• گواهی ایمنی UL روی بدنه

کاربرد میکروسوییچ غلتکی در دستگاه‌های لارج‌فرمت

این لیمیت سوئیچ غلتکی معمولاً در نقاط حد نهایی حرکت کریج یا ریل‌های محور X و Y نصب می‌شود تا از برخورد فیزیکی قطعات متحرک جلوگیری کند. همچنین در برخی دستگاه‌ها برای تشخیص باز یا بسته بودن کاورهای محافظ و قطع مدار ایمنی هنگام باز شدن پنل‌ها به کار می‌رود. با توجه به جریان نامی بالای این مدل نسبت به میکروسوییچ‌های سبک، در نقاطی که نیاز به قطع مستقیم بار الکتریکی بیشتر باشد نیز کاربرد دارد.

مشخصات فنی میکروسوییچ غلتکی 15 آمپر

جدول زیر مشخصات فنی کامل این مدل میکروسوییچ غلتکی را نشان می‌دهد.

نصب، استفاده و نگهداری سوئیچ اهرم غلتکی

هنگام نصب، اهرم غلتکی باید طوری تنظیم شود که در نقطه حد نهایی حرکت، به آرامی و بدون ضربه فعال شود؛ فشار بیش از حد به اهرم می‌تواند طول عمر مکانیکی قطعه را کاهش دهد. اتصال سیم‌ها باید دقیقاً مطابق برچسب‌های COM، NO و NC روی بدنه انجام شود تا از اتصال کوتاه یا عملکرد نادرست مدار جلوگیری شود. بازرسی دوره‌ای اهرم و تمیز نگه‌داشتن محل نصب از گرد و غبار، عملکرد پایدار این میکروسوییچ غلتکی را در بلندمدت تضمین می‌کند.

سوالات متداول درباره میکروسوییچ غلتکی

آیا این میکروسوییچ غلتکی با اکثر دستگاه‌های چاپ لارج‌فرمت سازگار است؟
بله، به دلیل ابعاد استاندارد و ترمینال فیش تخت رایج، این مدل با اکثر برندهایی که از سری V-15 یا مشابه آن استفاده می‌کنند سازگار است. پیش از خرید بهتر است ابعاد و نوع ترمینال قطعه قبلی را با کارشناسان ما مقایسه کنید.

تفاوت این مدل با میکروسوییچ‌های اهرم صاف چیست؟
اهرم غلتکی اصطکاک کمتری هنگام تماس با قطعه متحرک ایجاد می‌کند و در نتیجه سایش و خرابی زودهنگام کمتری دارد؛ به همین دلیل برای نقاطی با کلیدزنی مکرر مناسب‌تر است.

حداکثر جریان قابل تحمل این سوئیچ چقدر است؟
این مدل تا ۱۵ آمپر در ولتاژ ۲۵۰ ولت متناوب (معادل بار موتوری ۱/۲ اسب‌بخار) را تحمل می‌کند که برای اکثر کاربردهای کنترلی در دستگاه‌های چاپ کافی است.

آیا نصب این قطعه نیاز به تخصص فنی دارد؟
نصب مکانیکی و سیم‌کشی این میکروسوییچ غلتکی ساده است، اما تنظیم دقیق زاویه اهرم و نقطه فعال‌سازی بهتر است توسط فرد آشنا به مدار کنترل دستگاه انجام شود تا از عملکرد نادرست جلوگیری شود.

آیا این قطعه دارای ضمانت است؟
این قطعه تحت پوشش ضمانت اصالت و سلامت فیزیکی گروه تکنسین‌های مشهد ارسال می‌شود. برای اطلاع از شرایط دقیق ضمانت با واحد فروش تماس بگیرید.

جمع‌بندی

میکروسوییچ غلتکی V-15 گزینه‌ای مطمئن برای جایگزینی لیمیت سوئیچ‌های فرسوده در دستگاه‌های چاپ لارج‌فرمت است؛ ترکیب جریان نامی بالا، اهرم غلتکی کم‌اصطکاک و ترمینال فیش تخت، نصب و بهره‌برداری از آن را ساده می‌کند. برای استعلام قیمت، موجودی یا دریافت مشاوره درباره تطابق این قطعه با دستگاه خود، با کارشناسان گروه تکنسین‌های مشهد در تماس باشید.
