شاسی پرج دستگاه چاپ

شاسی و دکمه پرج چیست و چه وظیفه‌ای در دستگاه چاپ دارد؟

شاسی پرج دستگاه چاپ یکی از قطعات کلیدی استیشن تمیزکاری (Cleaning Station) در دستگاه‌های چاپ لارج‌فرمت، بنر، اکوسالونت، سالونت و یووی است. وظیفه‌ی این قطعه فرمان‌دهی لحظه‌ای به پمپ پرج برای مکش و تخلیه‌ی جوهر یا هوای محبوس‌شده در مسیر هد چاپ است. اپراتور با فشار دادن این کلید و نگه‌داشتن آن به مدت چند ثانیه، مدار پمپ را فعال می‌کند تا جوهر باقی‌مانده از داخل نازل‌ها به سمت مخزن پرج هدایت شود. این عملیات که در اصطلاح فنی «پرج» یا «هواگیری» نامیده می‌شود، برای رفع گرفتگی نازل، حذف حباب هوا و بازیابی کیفیت چاپ پس از توقف طولانی دستگاه ضروری است. در بیشتر دستگاه‌های چاپ لارج‌فرمت، شاسی پرج دستگاه چاپ روی پنل جلوی استیشن یا کنار تابلوی برق نصب می‌شود تا اپراتور بدون نیاز به باز کردن بدنه‌ی دستگاه، به‌راحتی به آن دسترسی داشته باشد.

از نظر مکانیزم، شاسی پرج دستگاه چاپ معمولاً به‌صورت لحظه‌ای (Momentary) سیم‌کشی می‌شود؛ یعنی فقط تا زمانی که انگشت روی دکمه فشار دارد، مدار پمپ فعال است و با رها کردن دکمه، عملیات مکش متوقف می‌شود. این نوع فرمان‌دهی از پرج بیش‌ازحد و مصرف اضافه‌ی جوهر جلوگیری می‌کند و کنترل دقیق‌تری به اپراتور می‌دهد.

معرفی مدل‌های موجود: کلید LA128A (LAS1) و شاسی AL6-M

در بازار قطعات یدکی، مدل‌های متعددی تحت عنوان شاسی پرج دستگاه چاپ عرضه می‌شوند که از نظر ظاهر شبیه یکدیگرند اما مشخصات الکتریکی و کد فنی متفاوتی دارند. در استیشن‌های پرج دستگاه‌های چاپ لارج‌فرمت، معمولاً دو کد رایج زیر دیده می‌شود که گروه تکنسین‌های مشهد هر دو را عرضه می‌کند:

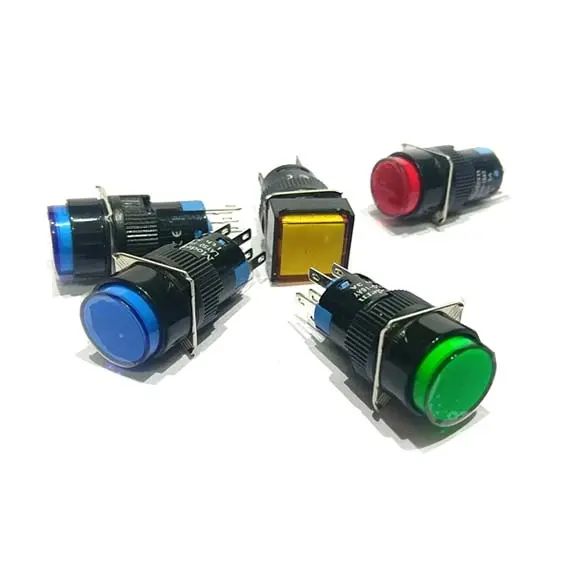

کلید پنلی گرد با کد نامی LA128A و کد سری LAS1، با مشخصات درج‌شده روی بدنه SWITCH 5A/250VAC. این مدل در دو نسخه‌ی ولتاژ چراغ ۱۲ ولت و ۲۴ ولت موجود است و ساختار کنتاکت رایج آن 1NO1NC است. قطر نصب استاندارد این کلید ۱۶ میلی‌متر است.

شاسی فشاری با کد نامی AL6-M، با مشخصات درج‌شده روی بدنه AC250V/3A و DC30V/5A. این مدل نیز نسخه‌ی چراغ‌دار با ولتاژ ۲۴ ولت دارد. توجه داشته باشید که مقادیر جریان مجاز این دو کد با یکدیگر متفاوت است، بنابراین در زمان سفارش باید کد دقیق قطعه‌ی نصب‌شده روی دستگاه خود را اعلام کنید تا مدل متناظر و سازگار برایتان ارسال شود.

جدول مشخصات فنی

تفاوت شاسی پرج و کلید روشن/خاموش تجهیزات جانبی

از نظر ظاهری، شاسی پرج دستگاه چاپ و کلید روشن/خاموش تجهیزات جانبی مانند چراغ داخل دستگاه، رول‌بازکن، فن یا هیتر تقریباً یکسان به نظر می‌رسند، زیرا هر دو از یک بدنه‌ی پنلی مشابه ساخته می‌شوند. تفاوت اصلی در نوع سیم‌کشی و کنتاکت داخلی است. در حالت شاسی پرج، مدار به‌صورت لحظه‌ای طراحی می‌شود تا فقط هنگام فشار فعال باشد؛ در حالی که برخی مدل‌ها با سیم‌کشی قفل‌شونده (Self-Lock) با یک‌بار فشار روشن و با فشار مجدد خاموش می‌شوند و برای کنترل روشنایی یا تجهیزات جانبی به‌کار می‌روند. پیش از خرید یا تعویض، بهتر است نوع عملکرد مدار قدیمی خود را با تکنسین بررسی کنید.

دلایل خرابی یا شکستگی کلید و شاسی پرج

خرابی شاسی پرج دستگاه چاپ معمولاً یکی از دلایل زیر را دارد:

• فشار مکرر و طولانی‌مدت که باعث خستگی فنر داخلی و سایش کنتاکت‌ها می‌شود.
• نفوذ جوهر یا رطوبت به داخل بدنه که به کنتاکت‌ها آسیب می‌رساند و باعث اتصال ناقص یا قطع‌وصل نامنظم می‌شود.
• ضربه یا فشار بیش از حد مجاز که به شکستگی بدنه‌ی پلاستیکی یا خم‌شدن پایه‌های فلزی منجر می‌شود.
• اتصالی در سیم‌کشی داخلی که خود قطعه سالم است اما فرمان به پمپ منتقل نمی‌شود.
• استفاده از قطعات غیراستاندارد با کیفیت کنتاکت پایین که عمر مفید کوتاه‌تری دارند.

نشانه‌های رایج این خرابی‌ها شامل عدم انجام عملیات پرج با فشار دکمه، روشن نشدن چراغ داخلی، و نیاز به فشار چندباره برای فعال شدن مدار است. در چنین مواردی، پیش از تعویض کل استیشن پرج، بهتر است ابتدا سلامت خود شاسی پرج دستگاه چاپ با مولتی‌متر بررسی شود، زیرا در بسیاری از موارد فقط همین قطعه‌ی کوچک نیاز به تعویض دارد و باقی اجزای پمپ و مسیر جوهر سالم هستند.

اهمیت استفاده از قطعات اورجینال در سیستم پرج

سیستم پرج مستقیماً با مسیر جوهر و هد چاپ در ارتباط است، بنابراین کیفیت شاسی پرج دستگاه چاپ تأثیر مستقیمی بر سلامت هد دارد. استفاده از قطعه‌ی نامرغوب یا با مشخصات کنتاکت نامناسب می‌تواند باعث فعال نشدن به‌موقع پمپ، تجمع رسوب جوهر در مسیر و در نهایت گرفتگی دائمی نازل‌های هد شود که هزینه‌ی تعمیر آن به‌مراتب بیشتر از خود این قطعه‌ی کوچک است. همچنین کنتاکت‌های بی‌کیفیت در برابر نشت جزئی جوهر یا رطوبت محیط چاپخانه مقاومت کافی ندارند و در کوتاه‌مدت دچار اتصالی می‌شوند. به همین دلیل، انتخاب قطعه‌ای با کد مشخص، مشخصات نامی دقیق (مانند LA128A یا AL6-M) و منبع تأمین معتبر، بخشی جدایی‌ناپذیر از نگهداری پیشگیرانه‌ی دستگاه چاپ محسوب می‌شود.

راهنمای خرید شاسی و کلید پرج از گروه تکنسین‌های مشهد

پیش از سفارش شاسی پرج دستگاه چاپ از گروه تکنسین‌های مشهد، بهتر است نکات زیر را بررسی کنید:

• کد روی بدنه‌ی قطعه‌ی فعلی خود را بخوانید (مانند LA128A، LAS1 یا AL6-M) تا مدل دقیقاً متناظر ارسال شود.
• مشخص کنید قطعه‌ی موردنیاز چراغ‌دار است یا بدون چراغ، و در صورت چراغ‌دار بودن، ولتاژ آن (۱۲ یا ۲۴ ولت) را تعیین کنید.
• قطر سوراخ نصب روی تابلو یا بدنه‌ی دستگاه را اندازه‌گیری کنید (در این مدل‌ها معمولاً ۱۶ میلی‌متر است).
• نوع عملکرد مدار قدیمی (لحظه‌ای یا قفل‌شونده) را مشخص کنید تا در سیم‌کشی جدید دچار مغایرت نشوید.

گروه تکنسین‌های مشهد شاسی و کلید پرج دستگاه چاپ را با اصالت کالا و کیفیت کنتاکت تضمین‌شده برای دستگاه‌های بنر، فلکس، اکوسالونت، سالونت و UV عرضه می‌کند و در صورت نیاز، پیش از خرید راهنمایی فنی برای تشخیص کد و سازگاری قطعه ارائه می‌دهد. اگر کد دقیق قطعه‌ی نصب‌شده روی دستگاه خود را نمی‌دانید، کافی است عکسی از بدنه‌ی قطعه یا پلاک آن ارسال کنید تا کارشناسان ما مدل متناظر و سازگار را برایتان تشخیص دهند.

سوالات متداول

آیا شاسی پرج و کلید تجهیزات جانبی یک قطعه هستند؟

از نظر بدنه مشابه‌اند اما نوع سیم‌کشی و کنتاکت داخلی متفاوت است؛ یکی لحظه‌ای و دیگری معمولاً قفل‌شونده است.

چرا باید هنگام پرج چند ثانیه دکمه را نگه داشت؟

برای اینکه پمپ زمان کافی برای مکش کامل جوهر باقی‌مانده و هوای محبوس در مسیر هد داشته باشد.

آیا LA128A و AL6-M قابل جایگزینی با یکدیگر هستند؟

خیر، مقادیر جریان و ولتاژ مجاز این دو کد متفاوت است؛ بهتر است دقیقاً همان کد روی قطعه‌ی فعلی سفارش داده شود.

آیا نصب شاسی پرج دستگاه چاپ نیاز به تخصص برق دارد؟

نصب فیزیکی روی سوراخ پنلی ساده است، اما اتصال صحیح سیم‌های کنتاکت به مدار پمپ بهتر است توسط تکنسین برق دستگاه انجام شود تا از قطبیت و نوع کنتاکت اطمینان حاصل شود.
