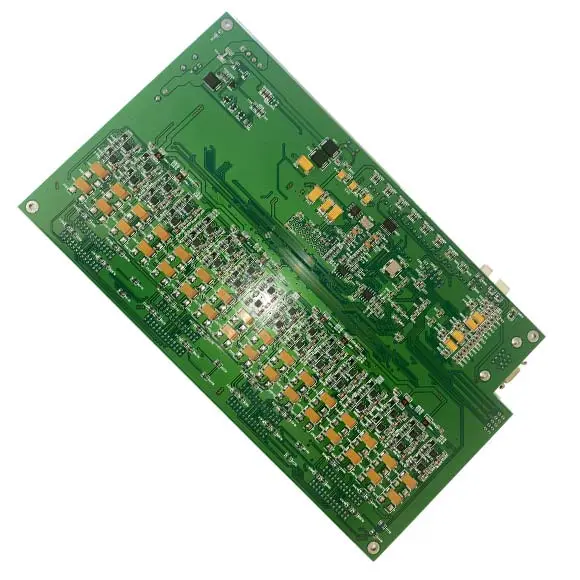

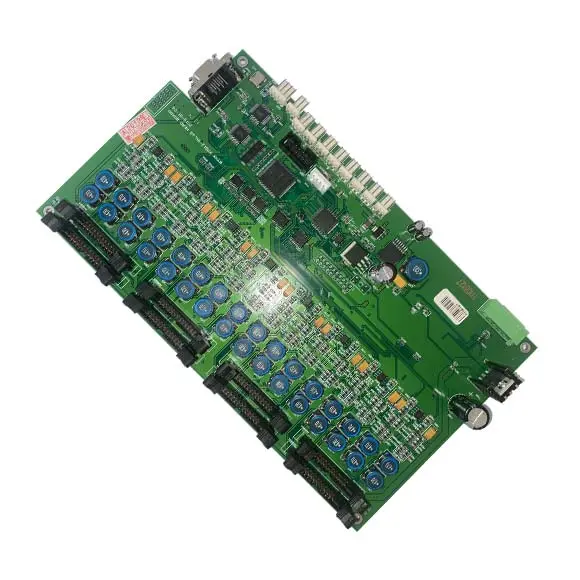

هدبرد کونیکا BYHX
194,400,000 تومان
اگر پرینترلارج‌فرمت شما (آلوین، هیومن دیجیتال، تیمز و مشابه) از هد کونیکا ۵۱۲، ۱۰۲۴، ۵۱۲i یا ۱۰۲۴i استفاده می‌کند، هدبرد کونیکا BYHX قطعه واسط حیاتی بین برد اصلی دستگاه و پرینت‌هد است. این برد وظیفه تنظیم ولتاژ رانش، کنترل موج‌شکل شلیک، مدیریت دمای هد و انتقال داده تصویر به نازل‌ها را بر عهده دارد و مستقیماً روی کیفیت و پایداری چاپ تأثیر می‌گذارد.
توجه داشته باشید پرینت‌هد را شرکت کونیکا مینولتا ژاپن تولید می‌کند، اما هدبرد کونیکا BYHX محصول تخصصی شرکت چینی BYHX است که برای اتصال و کنترل همین پرینت‌هد در دستگاه‌های چاپ چینی طراحی شده؛ ترکیبی استاندارد و کاملاً رایج در صنعت چاپ لارج‌فرمت.
این قطعه به دلیل تنوع بالای مدل‌ها و نسل‌های پرینت‌هد، آماده در انبار موجود نیست و برای هر سفارش، دقیقاً مطابق مشخصات دستگاه شما از تأمین‌کننده معتبر چینی تهیه می‌شود؛ زمان تحویل معمولاً بین ۳ تا ۴ هفته است. گروه تکنسینهای مشهد پیش از ثبت سفارش، مشخصات دستگاه شما را استعلام می‌کند تا برد کاملاً متناسب و بدون خطای سازگاری تحویل داده شود.
ناموجود
هدبرد کونیکا BYHX برای پرینت‌هد کونیکا چیست و چه نقشی در چاپگرهای لارج‌فرمت دارد؟
اگر با دستگاه‌های چاپ لارج‌فرمت بنری، سالونت و یووی سروکار داشته باشید، حتماً نام هدبرد کونیکا BYHX به گوشتان خورده است؛ قطعه‌ای که در بین تکنسین‌ها با نام‌های «کرئیج برد» یا «برد کنترل هد» هم شناخته می‌شود. این برد واسط الکترونیکی بین برد اصلی دستگاه و پرینت‌هد کونیکاست و بدون آن، هیچ سیگنالی به نازل‌ها نمی‌رسد. در این راهنما به‌طور کامل توضیح می‌دهیم این قطعه چیست، چه تفاوتی با خود پرینت‌هد دارد، چه انواعی دارد و روی چه دستگاه‌هایی نصب می‌شود.
تفاوت پرینت‌هد اصل کونیکا و هدبرد BYHX
در بازار قطعات چاپ، یک اشتباه رایج وجود دارد: تصور اینکه هدبرد هم محصول شرکت کونیکا مینولتا ژاپن است. واقعیت این است که کونیکا مینولتا فقط پرینت‌هد (نازل چاپ) را تولید می‌کند و هیچ برد الکترونیکی واسطی برای دستگاه‌های چاپ چینی عرضه نمی‌کند. هدبرد کونیکا BYHX محصولی است که توسط شرکت تخصصی طراحی مدار چینی BYHX ، مستقر در پکن، ساخته می‌شود تا پرینت‌هد اصل کونیکا را به دستگاه‌های چاپ چینی مانند آلوین و هیومن دیجیتال متصل و کنترل کند.
به بیان ساده: پرینت‌هد اصل کونیکا (ساخت ژاپن) روی هدبرد کونیکا BYHX (ساخت چین) سوار می‌شود و این ترکیب، استاندارد رایج در صنعت چاپ لارج‌فرمت است. شفافیت در این موضوع باعث می‌شود مشتری با آگاهی کامل از منشأ قطعه خرید کند.
وظایف فنی هدبرد BYHX در فرآیند چاپ
هدبرد کونیکا BYHX یک واسط ساده نیست؛ بلکه مدار کنترلی حساسی است که چند وظیفه کلیدی را انجام می‌دهد:
- تنظیم و تثبیت ولتاژ رانش (Voltage Trim): هر پرینت‌هد کونیکا با ولتاژ اختصاصی حک‌شده روی برچسب خودش کار می‌کند و این برد آن ولتاژ را با دقت بالا تولید و تثبیت می‌کند.
- کنترل موج‌شکل شلیک (Waveform Control): شکل موج الکتریکی که باعث خروج قطره جوهر از نازل می‌شود توسط این برد مدیریت می‌شود.
- کنترل دمای هد: در پرینت‌هدهای دارای هیتر داخلی (مناسب جوهر یووی و سالونت غلیظ)، دمای عملکرد پایدار نگه داشته می‌شود.
- مدیریت حالت باینری و گری‌اسکیل: امکان چاپ چند سایز قطره برای گرادیان رنگی نرم‌تر فراهم می‌شود.
- انتقال داده تصویر: داده چاپ از برد اصلی دستگاه دریافت و به فرمت قابل اجرا برای هر نازل تبدیل می‌شود.
به همین دلیل، خرابی این قطعه می‌تواند دقیقاً همان علائم خرابی خود پرینت‌هد را نشان دهد؛ رگه‌افتادگی، نازل خشک، عدم شلیک یک یا چند ردیف، یا خاموش نشدن دستگاه.
انواع پرینت‌هد کونیکا و هدبرد متناظر آن
هدبرد کونیکا BYHX بر اساس نسل و سایز پرینت‌هد طراحی می‌شود و بین سری‌های مختلف کونیکا قابل تعویض نیست. جدول زیر تفاوت اصلی سری‌ها را نشان می‌دهد:
| سری پرینت‌هد | تعداد نازل | سایز قطره | فناوری شلیک | کاربرد رایج |
|---|---|---|---|---|
| KM512 (L/M/S) | 512 | 4 تا 42 پیکولیتر | Shared Wall (اشتراکی) | بنری، سالونت اقتصادی |
| KM512i | 512 | 6، 15 و 30 پیکولیتر | Independent (مستقل) | سالونت اکو، یووی، آبی |
| KM1024 | 1024 | 6 تا 42 پیکولیتر | Shared Wall | عرض چاپ دوبرابر، سرعت بالاتر |
| KM1024i | 1024 | 6، 13 و 30 پیکولیتر | Independent | یووی، سابلیمیشن، چاپ صنعتی |
برای هر یک از این سری‌ها، هدبرد کونیکا BYHX به‌صورت اختصاصی طراحی و کدنویسی می‌شود؛ به همین دلیل هنگام سفارش باید دقیقاً مشخص شود دستگاه شما از کدام نسل پرینت‌هد استفاده می‌کند.
نسخه‌های سخت‌افزاری هدبرد و تفاوت آن‌ها
هدبرد ۸ کاناله سری KM512-8V در چند نسخه سخت‌افزاری (مانند a1، a2 و a3) روانه بازار شده است. این نسخه‌ها معمولاً با هدف رفع ایراد نسخه قبلی، ارتقای پایداری ولتاژ یا سازگاری با فریمور جدیدتر برد اصلی دستگاه به‌روزرسانی می‌شوند. تفاوت ظاهری بین نسخه‌ها می‌تواند شامل چیدمان خازن‌ها، نوع کانکتور یا آی‌سی کنترلی باشد؛ اما از نظر عملکردی، هر نسخه باید متناسب با فریمور دستگاه شما انتخاب شود تا از بروز خطای ارتباطی جلوگیری شود.
سازگاری هدبرد BYHX با دستگاه‌های چاپ لارج‌فرمت
هدبرد کونیکا BYHX به دلیل استاندارد بودن پروتکل ارتباطی، روی طیف وسیعی از دستگاه‌های چاپ لارج‌فرمت که از پرینت‌هد کونیکا استفاده می‌کنند قابل نصب است، از جمله:
- آلوین (Allwin): مدل‌های قدیمی و جدید، از جمله سری PL1500
- هیومن دیجیتال (Human Digital): دستگاه‌های KJet، UltraJet و Qjet
- تایمز (Taimes)
- سایر دستگاه‌های چینی که از همین استاندارد هدبرد کونیکا استفاده می‌کنند
با این حال، پیش از خرید، تطبیق دقیق مدل برد با شماره فنی حک‌شده روی برد قدیمی و مدل دقیق دستگاه ضروری است، چون تولیدکنندگان دستگاه گاهی نسخه‌های سفارشی از این برد را به کار می‌برند.
چطور بفهمیم هدبرد خراب شده یا خود پرینت‌هد؟
پیش از سفارش هدبرد کونیکا BYHX جدید، بهتر است این نکات را بررسی کنید:
- اگر مشکل به‌طور ناگهانی و بدون علائم تدریجی (مثل رگه‌افتادگی تدریجی) رخ داده، احتمال خرابی برد بیشتر از خرابی هد است.
- سوختگی، تورم خازن یا بوی سوختگی روی برد نشانه قطعی خرابی آن است.
- اگر هد با برد سالم دیگری (در صورت وجود) درست کار می‌کند، مشکل از برد است، نه هد.
- خطاهای ارتباطی مکرر بین برد اصلی دستگاه و کریج معمولاً از هدبرد ناشی می‌شود، نه از پرینت‌هد.
زمان تأمین و فرآیند سفارش
هدبرد کونیکا BYHX در انبار گروه تکنسینهای مشهد به‌صورت آماده موجود نیست و برای هر سفارش، مستقیماً از تأمین‌کننده معتبر در چین تهیه می‌شود. زمان تحویل به مشتری معمولاً بین ۳ تا ۴ هفته است. دلیل این روش، جلوگیری از نگهداری موجودی راکد برای قطعه‌ای است که برای هر مدل دستگاه و هر نسل پرینت‌هد نیاز به تنوع بالایی دارد؛ در عوض، مشتری اطمینان دارد که برد سفارشی، جدید و متناسب با مشخصات دقیق دستگاه او تأمین می‌شود.
برای سفارش، اطلاعات زیر از مشتری دریافت می‌شود:
- مدل دقیق پرینت‌هد (KM512 / KM1024 / KM512i / KM1024i)
- برند و مدل دستگاه چاپگر
- تعداد کانال یا هد برد (مثلاً ۸ کاناله)
- در صورت امکان، عکس واضح از برد قدیمی و شماره فنی حک‌شده روی آن
چرا خرید هدبرد BYHX را از گروه تکنسینهای مشهد انتخاب کنیم؟
گروه تکنسینهای مشهد این محصول را با شفافیت کامل درباره منشأ ساخت عرضه می‌کند تا مشتری با آگاهی کامل تصمیم بگیرد. تیم فنی پیش از ثبت سفارش، مشخصات فنی دستگاه شما را استعلام می‌کند تا از ارسال برد نامتناسب جلوگیری شود و ریسک هزینه اضافی برای مشتری به حداقل برسد. خرید هدبرد کونیکا BYHX از یک منبع شفاف و فنی، تضمین‌کننده سازگاری کامل با دستگاه شما و کاهش زمان توقف خط تولید است.
