مادربرد UMC کونیکا

مادربرد UMC کونیکا — مرکز فرماندهی دستگاه‌های چاپ لارج فرمت

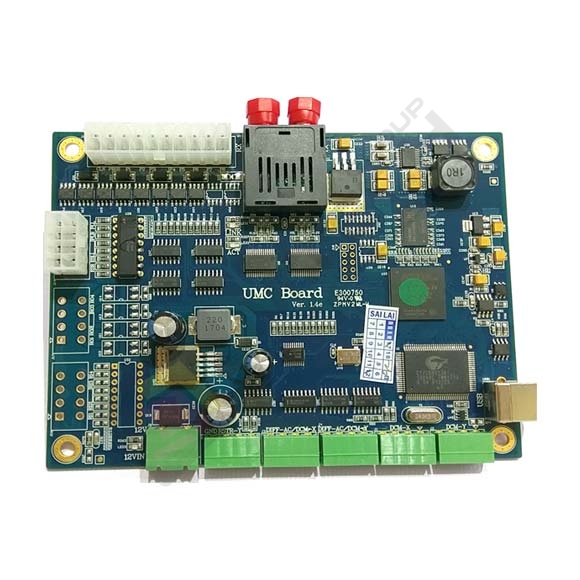

مادربرد UMC کونیکا (UMC Konica Motherboard) برد اصلی کنترل دستگاه‌های چاپ لارج فرمت است که وظیفه مدیریت مرکزی تمام فرایندهای چاپ را بر عهده دارد.
این برد از طریق ارتباط مستقیم با هدبرد (Head Board)، سیگنال‌های چاپ را پردازش کرده، حرکت محور X را کنترل می‌کند و ارتباط میان نرم‌افزار RIP و سخت‌افزار دستگاه را برقرار می‌سازد.
UMC یک برند تخصصی در حوزه سیستم‌های الکترونیکی دستگاه‌های جوهرافشان صنعتی است که بردهای آن به دلیل پایداری بالا و انعطاف‌پذیری در پیکربندی، در میان تکنسین‌ها و سازندگان دستگاه‌های تبدیلی شناخته‌شده است.

ویژگی‌های اصلی مادربرد UMC کونیکا

• پشتیبانی از چند نسل هد: مادربرد UMC کونیکا برای هدهای مختلف کونیکا از جمله KM512، KM512i و KM1024 در نسخه‌های مختص هر هد عرضه می‌شود.
  همچنین نسخه‌هایی برای هدهای قدیمی‌تر نظیر Xaar 128 و Xaar 382 نیز موجود است. هر نسخه اختصاصاً برای یک نوع هد طراحی شده و با نسخه دیگر تعویض‌پذیر نیست.
• ورودی تغذیه ۱۲ ولت (12V Input): برد از طریق کانکتور اختصاصی ۱۲ ولت تغذیه می‌شود و دارای مدار محافظ در برابر نوسانات ولتاژ است.
• کنترل محور X با دقت بالا: ترمینال‌های DCM-X و DIFF-AC/DCM-X روی برد امکان کنترل دقیق موتور کریج (Carriage Motor) را فراهم می‌کنند.
• پورت USB و اتصال شبکه: ارتباط با کامپیوتر از طریق USB و کانکتور LINK/ACT برای پیکربندی شبکه تأمین می‌شود.
• کانکتور RX برای دریافت داده RIP: داده‌های چاپ از نرم‌افزار RIP از طریق پورت اختصاصی RX دریافت می‌شود که سرعت انتقال داده را در چاپ‌های با رزولوشن بالا تضمین می‌کند.
• کنترل موتور محور Y: ترمینال RSTR-Y برای کنترل حرکت رسانه (Media Motor) روی برد تعبیه شده است.
• ورژن‌بندی مستمر: این مادربرد از نسخه‌های 1.4b، 1.4c، 1.4d، 1.4e، 1.4f و 1.4i تا ورژن‌های جدیدتر 1.7i در بازار عرضه شده است. ما همواره جدیدترین نسخه موجود را ارائه می‌دهیم.

سازگاری و کاربرد

مادربرد UMC کونیکا در انواع دستگاه‌های چاپ لارج فرمت سالونت (Solvent) و یووی (UV) که از هدهای خانواده کونیکا مینولتا (Konica Minolta)
استفاده می‌کنند کاربرد دارد. این برد در دستگاه‌های متعددی که روی پلتفرم KM512 یا KM1024 ساخته شده‌اند بسیار رایج است.

یکی از مهم‌ترین مزیت‌های مادربرد UMC کونیکا، کاربرد گسترده آن در دستگاه‌های تبدیلی (Converted Machines) است.
از آنجا که نرم‌افزار کنترلی این برد دسترسی باز (Open Software Access) دارد، تکنسین می‌تواند پارامترهای چاپ، تایمینگ فایرینگ هد (Firing Timing)، تنظیمات encoder و کنترل موتورها را کاملاً متناسب با ساختار دستگاه تبدیلی پیکربندی کند.
این انعطاف‌پذیری نرم‌افزاری آن را به یکی از محبوب‌ترین انتخاب‌ها برای راه‌اندازی دستگاه‌های غیراستاندارد، بازسازی‌شده یا سفارشی تبدیل کرده است؛ جایی که مادربردهای پلتفرم بسته (Closed Platform) برندهای اصلی قابل استفاده نیستند.

نکات فنی مهم

پیش از سفارش، نوع دقیق هد دستگاه خود را مشخص کنید. مادربرد UMC برای هر نوع هد با فریمور (Firmware) جداگانه‌ای تولید می‌شود و اشتباه در انتخاب نوع هد منجر به عدم تطابق پین‌اوت (Pinout) و پروتکل ارتباطی خواهد شد.
نسخه‌های KM512، KM512i و KM1024 از نظر ظاهری مشابه‌اند اما از نظر firmware و سیگنال‌دهی هد کاملاً متفاوت هستند.
نسخه‌های مخصوص Xaar 128 و Xaar 382 نیز برای دستگاه‌های تبدیلی قدیمی‌تر در دسترس است. لازم به ذکر است که UMC برای هدهای Ricoh Gen5 و Gen6 نیز مادربرد جداگانه‌ای تولید می‌کند که از نظر طراحی فیزیکی با این مدل تفاوت دارد.
همچنین ورژن firmware روی برد باید با نسخه نرم‌افزار RIP نصب‌شده روی کامپیوتر هماهنگ باشد تا از بروز خطاهای initialization جلوگیری شود.

راهنمای انتخاب

اگر مادربرد دستگاه‌تان آسیب دیده یا قصد ساخت و تبدیل دستگاه با هد کونیکا را دارید، مادربرد UMC کونیکا یک انتخاب مطمئن و منعطف است.
این برد به‌ویژه برای تکنسین‌ها و سازندگانی که به قابلیت پیکربندی آزاد نرم‌افزاری نیاز دارند مناسب است.
هنگام سفارش حتماً نوع هد مورد نظر خود را مشخص کنید: KM512 / KM512i / KM1024 / Xaar 128 / Xaar 382 — تا نسخه صحیح برای شما ارسال شود.

جدول مشخصات مادربرد UMC کونیکا
