واگن هایوین

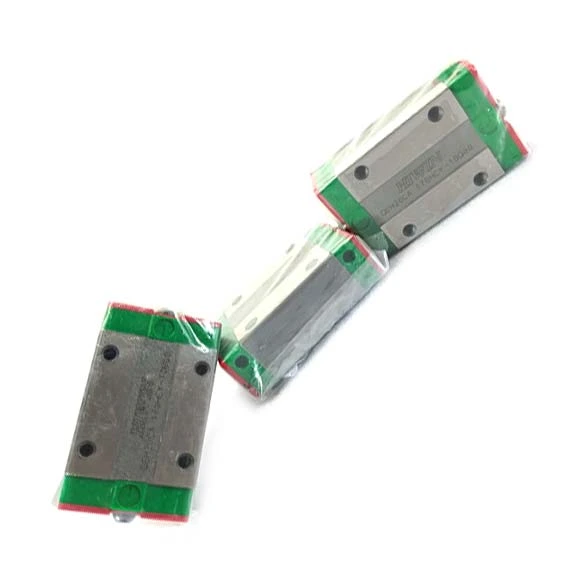

واگن هایوین QEH – مناسب ریل‌های EGH در سایزهای 15 ، 20 و 25

واگن هایوین یا اسلایدر (Linear Guideway Block) یکی از اصلی‌ترین اجزای حرکت خطی در دستگاه‌های صنعتی است.
عملکرد این قطعه بر اساس توزیع دقیق بار روی ساچمه‌ها و حرکت روان روی ریل انجام می‌شود.
واگن با ایجاد اصطکاک بسیار کم، امکان حرکت نرم، بی‌لرزش و دقیق قطعاتی مانند کریج دستگاه چاپ را فراهم می‌کند
و نقش بسیار مهمی در کیفیت، پایداری و دقت عملکرد مجموعه دارد.

معرفی واگن هایوین سری QEH

سری QEH یکی از محصولات اصلی شرکت HIWIN تایوان است که در دسته
واگن‌های بار سبک تا متوسط با ارتفاع کم (Low-Profile) قرار می‌گیرد.
این مدل به‌گونه‌ای طراحی شده که علاوه بر وزن کم، قابلیت تحمل بار مناسب و حرکت بسیار روان را ارائه دهد.
QEH طراحی شده تا با ریل‌های سری EGH / EGR کاملاً سازگار باشد و می‌توان آن را
بدون هیچ محدودیت خاصی جایگزین واگن‌های سری EGH در همان سایز کرد.

سازگاری و قابلیت جایگزینی

واگن‌های QEH در سایزهای 15، 20 و 25 میلی‌متر تولید می‌شوند.
این سه مدل از نظر ابعاد نصب، سوراخ‌کاری، ارتفاع و استاندارد صنعتی کاملاً مشابه مدل‌های
EGH هم‌سایز خود هستند؛ بنابراین:

• QEH 15 جایگزین مستقیم EGH 15
• QEH 20 جایگزین مستقیم EGH 20
• QEH 25 جایگزین مستقیم EGH 25

نکته مهم:
سری QEH به‌هیچ‌وجه جایگزین مدل‌های HGH (که دارای ارتفاع و ظرفیت بار بیشتری هستند) نمی‌شود.

ویژگی‌های فنی مهم در سری QEH

براساس اطلاعات کاتالوگ رسمی HIWIN، واگن‌های سری QEH از مکانیزم گردش ساچمه با طراحی
چهار ردیفه بهره می‌برند که باعث تحمل بار از چهار جهت (بالا، پایین، چپ، راست) می‌شود.
این ویژگی باعث می‌شود واگن در برابر لرزش و نیروهای ناگهانی مقاومت بالایی داشته باشد.

طراحی کم‌ارتفاع (Low Profile) این مدل باعث استفاده گسترده آن در دستگاه‌های لارج‌فرمت،
CNCهای سبک، فایبر لیزرهای کوچک، دستگاه‌های چاپ UV و تجهیزات صنعتی جمع‌وجور شده است.

مزایای کلیدی سری QEH

• طراحی کم‌ارتفاع با وزن کمتر نسبت به سری فوق‌سنگین
• حرکت بسیار روان و صدای کم
• قابلیت نصب مستقیم روی ریل‌های EGH
• مقاومت بالا در برابر نیروی پیچشی و جانبی
• ساچمه‌بندی چهار جهته – افزایش پایداری و دقت
• مناسب حرکت‌های سریع و کاربردهای High-Speed
• ضدگردوغبار با کاسه‌نمد استاندارد HIWIN

کاربردهای رایج واگن QEH در صنعت

این مدل به دلیل وزن مناسب، روانی حرکت و طراحی جمع‌وجور بیشتر در موارد زیر استفاده می‌شود:

• دستگاه‌های چاپ لارج‌فرمت (حرکت کریج)
• پرینترهای UV فلت‌بد و رول‌تو‌رول
• ماشین‌آلات CNC سبک و متوسط
• تجهیزات مونتاژ و خطوط صنعتی
• ماشین‌آلات دقیق با نیاز به حرکت آرام

جدول مشخصات فنی واگن هایوین QEH

جمع‌بندی

واگن هایوین سری QEH یک انتخاب حرفه‌ای، مطمئن و کم‌ارتفاع برای دستگاه‌های صنعتی کوچک و متوسط است.
این مدل به‌صورت کامل با ریل‌های سری EGH سازگار بوده و می‌تواند جایگزینی بدون دردسر برای
واگن‌های معیوب یا فرسوده EGH در سایزهای 15، 20 و 25 باشد.
اگر به‌دنبال حرکت روان، دقت بالا و طول عمر مناسب هستید، QEH یکی از بهترین انتخاب‌ها با
کیفیت ساخت HIWIN است.
