سروو درایور ACS606
22,000,000 تومان
سروو درایور ACS606 — معرفی کوتاه
سروو درایور ACS606 از محصولات شرکت بزرگ Leadshine است که با ورودی 18 تا 60 ولت DC و خروجی 6 آمپر (درحالت نرمال) و 15–18 آمپر (در اوج جریان کاری) طراحی شده است. این درایور برای موتورهای براشلس یا سروو با توان تا 360 وات مناسب است و بهراحتی جایگزین درایورهای استپر با فرمان PUL/DIR میشود.
ویژگی اصلی آن، کنترل DSP دیجیتال با الگوریتم FOC/SVPWM است که حرکتی نرم، دقیق و کمنویز ایجاد میکند. اتصال به انکودر سنسور و فرمان PUL/DIR/Direction، سبب میشود سیستم سروو با بازخورد واقعی کار کند.
در دستگاههای چاپ لارجفرمت، ACS606 همراه سروو موتورهایی مانند 57BL، مسئول حرکت دقیق کرِیج (محور X) یا مدیا (محور Y) است — با عملکرد پایدار، سرعت بالا و کیفیت چاپ حرفهای.
1 در انبار

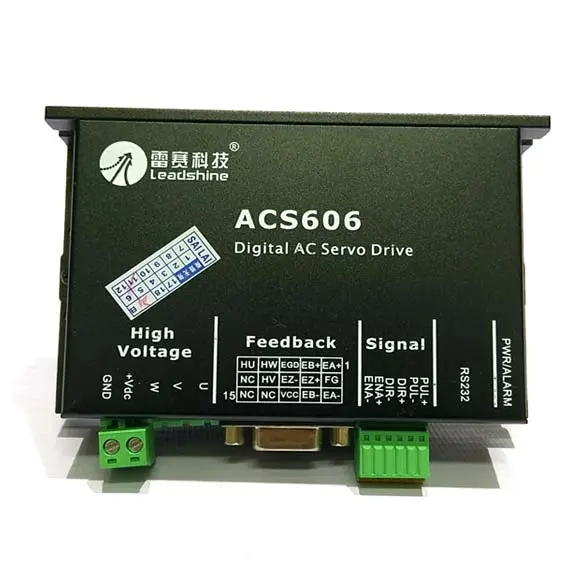

معرفی سروو درایور ACS606
سروو درایور ACS606 یک کنترلر دیجیتال برای موتورهای براشلس DC و سروو است که توسط شرکت Leadshine طراحی و تولید میشود. این درایور با ولتاژ ورودی 18 تا 60 ولت DC کار میکند و برای موتورهایی با توان بین 10 تا حدود 360 وات مناسب است. ACS606 برای کسانی طراحی شده که میخواهند سیستم استپر قدیمی خود را با سروو قدرتمند جایگزین کنند — چرا که ورودی فرمان آن به صورت PUL/DIR است و نیازی به تغییر اساسی در سیستم کنترل ندارید.
شرکت Leadshine — پیشرو در راهکارهای سروو و کنترل حرکتی
Leadshine با سابقه طولانی در تولید موتورها، سروو درایورها، ماژولهای کنترل و تجهیزات اتوماسیون صنعتی، به نامی معتبر در صنعت تبدیل شده است. ترکیب موتورهای BLM/BL series با درایورهایی مانند ACS606 یا مدلهای پیشرفتهتر، انعطاف بالا در تنظیمات و عملکرد پایدار را برای ماشینآلات صنعتی فراهم میکند. استفاده گسترده از محصولات Leadshine در چاپ دیجیتال، حکاکی، CNC و دستگاههای حرکتی، گواهی بر کیفیت و اعتبار آن است.
ویژگیهای فنی و عملکرد سروو درایور ACS606
مشخصات اصلی
- ولتاژ تغذیه: 18–60 VDC
- جریان خروجی ادامهدار: 6 A (RMS) / جریان پیک: تا 15–18 A
- پشتیبانی از موتورهای 10–360 W (براشلس DC یا AC سروو)
- پشتیبانی از سیگنال فرمان PUL/DIR یا CW/CCW — مشابه استپر درایورها
- کنترل DSP دیجیتال با الگوریتم FOC/SVPWM برای گشتاور نرم و دقیق
- قابلیت تنظیم «Electronic Gear Ratio» از 1/255 تا 255 برای تطبیق با انکودر و سیستم هندلینگ موتور
- تأمین تغذیه +5V برای انکودر (تا حدود 100 mA)
- پوشش حفاظتها: اضافه جریان، اضافه ولتاژ، خطای انکودر/Hall، خطای موقعیت (Position Following Error)
- فرکانس ورودی پالس: تا 200 kHz — مناسب برای سرعت و دقت بالا
- پشتیبانی از تنظیمات و تیونینگ با نرمافزار PC یا ابزار دستی (ProTuner / STU)
جدول مشخصات فنی سروو درایور ACS606
| مشخصه | مقدار / توضیحات |
|---|---|
| مدل | Leadshine ACS606 |
| نوع درایور | سروو درایور برای موتورهای براشلس DC / AC Servo با انکودر |
| ولتاژ ورودی | 18 تا 60 ولت DC |
| حداقل جریان خروجی | 6 آمپر (RMS) |
| اوج جریان خروجی | تا 15–18 آمپر |
| توان قابل پشتیبانی موتور | 10 تا 360 وات |
| فرکانس ورودی فرمان | حداکثر 200 کیلوهرتز |
| نوع فرمان ورودی | PUL/DIR یا CW/CCW (سازگار با استپر) |
| ورودیهای انکودر | کانالهای A / B / Z (TTL) |
| ورودی سنسورهای Hall | کانالهای U / V / W |
| تغذیه انکودر | ۵ ولت DC تا 100 میلیآمپر |
| نرمافزار تنظیمات | ProTuner / STU |
| نسبت دنده الکترونیکی (Electronic Gear) | قابل تنظیم از 1/255 تا 255 |
| محافظتها | اضافهجریان، اضافهولتاژ، خطای انکودر، خطای Hall، خطای موقعیت |
| روش کنترل موتور | FOC / SVPWM با پردازنده DSP |
| دمای عملیاتی | 0 تا 70 درجه سانتیگراد |
| وزن تقریبی | حدود 300 گرم |
| نصب | مانت عمودی روی بدنه دستگاه یا تابلو برق |
نحوه اتصال و راهاندازی
برای راهاندازی سروو درایور ACS606 لازم است:
– تغذیه 24–48V (یا طبق نیاز سیستم).
– اتصال موتور BLDC (مثلاً 57BL) به خروجی قدرت.
– کابل انکودر یا Hall سنسور به ورودی فیدبک (Encoder A/B, Hall U/V/W یا کانالهای مناسب).
– ارسال فرمان PUL/DIR (یا CW/CCW) از کنترلر (مانند برد کنترل چاپ یا کنترلر CNC).
در صورت استفاده از انکودر، ACS606 میتواند کاربران را از سیستم استپ – دیایآر به سروو با بازخورد دقیق منتقل کند، بدون نیاز به بازنویسی بزرگ نرمافزار کنترل.
پس از اتصال، تیونینگ اولیه با نرمافزار ProTuner توصیه میشود تا پارامترهای کنترل جریان، گشتاور، loop کنترل موقعیت و سرعت بهینه شوند.
نقش سروو درایور ACS606 در دستگاههای چاپ دیجیتال لارجفرمت
در چاپ بنر، سالونت یا یووی، دقت موقعیت هد و حرکت پایدار محورهای X (کرِئیج) و Y (مدیا / رول یا میز) بسیار اهمیت دارد. درایور سروو ACS606 با موتورهای سروو مانند 57BL، امکان حرکت سریع، دقیق و بدون لرزش را فراهم میکند — چیزی که در چاپ دقیق بنر، پلاک یا طرحهای بزرگ ضروری است.
همچنین به کمک قابلیت تنظیم electronic gear، میتوان سرعت و ضریب تبدیل انکودر را با دقت تنظیم کرد تا چاپهای بزرگ با کیفیت بالا و یکنواخت تولید شوند.
مزایا و نکات مهم در استفاده
- تعویض آسان جای سیستم استپر — بدون تغییر گسترده در کنترلر
- کنترل دقیق دور و موقعیت با بازخورد انکودر / Hall (servo feedback)
- پایداری بیشتر، نویز کمتر و عمر بالاتر نسبت به سیستم استپر
- امکان تنظیم دقیق گشتاور و شتاب (acceleration) برای کاهش لرزش و فشار مکانیکی
- حفاظتهای متنوع داخلی — ایمنی موتور و درایور در برابر خطا یا اتصال نادرست
