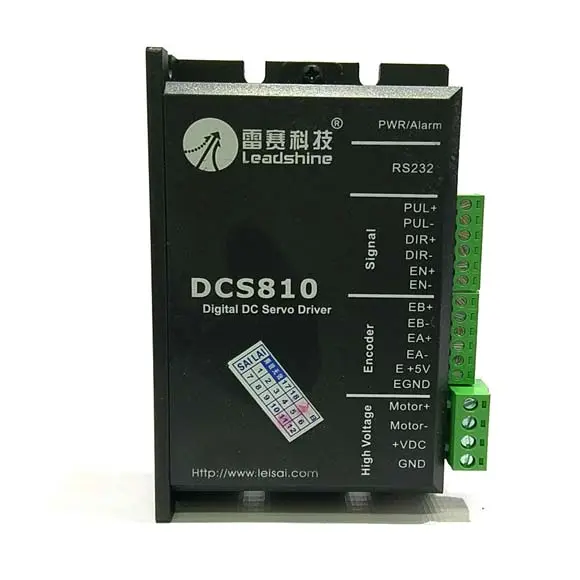

سروو درایور DCS810
28,800,000 تومان
سروو درایور DCS810 محصول کمپانی Leadshine است که به عنوان درایور کنترل حلقه بسته برای موتورهای سروو DC جریان مستقیم طراحی شده و در محورهای X و Y دستگاههای چاپ لارجفرمت مانند پرینترهای بنر، اکوسالونت و سابلیمیشن مورد استفاده قرار میگیرد. این درایور با بازه ولتاژ ورودی ۱۸ تا ۸۰ ولت DC و حداکثر جریان خروجی ۲۰ آمپر، توان کافی برای راهاندازی موتورهایی مانند DCM50207D را فراهم میکند. جریان سیگنال منطقی ورودی بین ۷ تا ۱۵ میلیآمپر و حداکثر فرکانس پالس ورودی ۵۰۰ کیلوهرتز است که امکان کنترل دقیق و پرسرعت موقعیت را فراهم میسازد. جریان تأمینشده برای انکودر نیز حداکثر ۵۰ میلیآمپر است و از طریق کانکتور مخصوص انکودر تأمین میشود.
⚠️ توقف تولید توسط کارخانه:
تولید سروو درایور DCS810 توسط کارخانه لیدشاین متوقف شده و این محصول دیگر ساخته نمیشود؛ برای دستگاههایی که هنوز از این مدل استفاده میکنند، جایگزینهای فنی جدیدتر لیدشاین در ادامه همین صفحه با مشخصات کامل معرفی شدهاند. گروه تکنسینهای مشهد پیش از هرگونه تعویض، مشاوره فنی رایگان برای انتخاب بهترین جایگزین سازگار با برد کنترلی دستگاه شما ارائه میدهد تا از بروز خطای عملکردی و ناسازگاری جلوگیری شود.
در انبار موجود نمی باشد
سروو درایور DCS810 لیدشاین؛ مشخصات فنی، کاربرد و راهنمای جایگزینی
سروو درایور DCS810 یکی از درایورهای دیجیتال سری DC ساخت کارخانه Leadshine است که برای کنترل حلقهبسته موتورهای سروو جریان مستقیم (Brushed DC Servo) طراحی شده است. این درایور به دلیل پشتیبانی از سیگنالهای استاندارد PUL/DIR/EN، جایگزینی آن بهجای درایورهای استپر بدون نیاز به تغییر کنترلر اصلی دستگاه، امکانپذیر بوده و همین ویژگی باعث محبوبیت آن در بین سازندگان دستگاههای چاپ لارجفرمت شده است.
در دستگاههای چاپ بنر، اکوسالونت و سابلیمیشن، از سروو درایور DCS810 عمدتاً برای راهاندازی محورهای حرکتی X و Y استفاده میشود؛ محورهایی که وظیفه جابهجایی کریج هد چاپ و همچنین کنترل حرکت رول پارچه یا بنر را بر عهده دارند. این درایور معمولاً همراه با موتور سروو DCM50207D به کار گرفته میشود که یک موتور DC جریان مستقیم مجهز به انکودر افزایشی است.
یکی از دلایل انتخاب سروو درایور DCS810 توسط سازندگان دستگاههای چاپ لارجفرمت، عملکرد بهتر سیستمهای سروو نسبت به درایورهای استپر معمولی در زمینه دقت موقعیتدهی، سرعت پاسخدهی و کاهش صدای موتور در حین حرکت است؛ در حالی که هزینه این درایور همچنان در محدوده قیمتی درایورهای استپر باقی میماند. حلقه کنترلی بسته این درایور با استفاده از بازخورد انکودر، خطای موقعیت را تا سطح یک شمارش (Count) کاهش میدهد و خطای سرعت را در محدوده ۰.۳ درصد نسبت به سرعت هدف نگه میدارد؛ ویژگیای که برای همراستایی دقیق هد چاپ با خطوط تصویر در پرینترهای بنر و سابلیمیشن اهمیت بالایی دارد.
مشخصات فنی سروو درایور DCS810
| پارامتر | مقدار |
|---|---|
| ولتاژ ورودی تغذیه | 18 تا 80 ولت DC |
| حداکثر جریان خروجی | 0 تا 20 آمپر |
| جریان سیگنال منطقی (Logic Signal Current) | 7 تا 15 میلیآمپر |
| حداکثر فرکانس پالس ورودی | 500 کیلوهرتز |
| جریان تأمینی برای انکودر | حداکثر 50 میلیآمپر |
| توان خروجی قابل پشتیبانی | 20 تا 400 وات |
| پروتکل ارتباطی تنظیمات | RS232 (نرمافزار ProTuner) |
ورودیهای کنترلی سروو درایور DCS810 بهصورت ایزوله نوری (Opto-isolated) طراحی شدهاند و امکان اتصال هم به سیگنالهای تکسر (Single-ended) و هم دیفرانسیل را فراهم میکنند؛ این موضوع باعث افزایش مقاومت درایور در برابر نویزهای الکتریکی محیط کارخانه و خط تولید میشود. تنظیم پارامترهای حلقه کنترلی (Kp، Ki، Kd) نیز از طریق نرمافزار ProTuner یا واحد میدانی STU انجام میشود.
⚠️ توقف تولید توسط کارخانه:
کارخانه Leadshine تولید سروو درایور DCS810 را متوقف کرده و این مدل دیگر از خط تولید رسمی این شرکت خارج شده است. اگر درایور نصبشده روی دستگاه شما دچار خرابی شده یا به تعمیر نیاز دارد، پیشنهاد ما جایگزینی آن با مدلهای جدیدتر لیدشاین است که از نظر بازه ولتاژی و جریان خروجی، عملکردی معادل یا بهتر ارائه میدهند. توجه داشته باشید که تعویض درایور و موتور به بررسی سازگاری برد کنترلی دستگاه شما نیاز دارد و انجام آن بهتر است با مشورت واحد فنی گروه تکنسینهای مشهد یا حضور تکنسین بر بالین دستگاه صورت گیرد.
جایگزینهای پیشنهادی زیر، بسته به نوع برد کنترلی دستگاه و امکان تغییر تنظیمات فریمور، میتوانند بهجای مجموعه درایور و موتور قدیمی نصب شوند:
سروو درایور Leadshine ACS606 — جایگزین مستقیم درایور
سروو موتور Leadshine ISV57 – 180 وات (موتور و درایور سرخود)
سروو موتور Leadshine ISV57 – 130 وات (موتور و درایور سرخود)
سروو موتور Leadshine ISV57 – 90 وات (موتور و درایور سرخود)
نکات فنی مهم پیش از جایگزینی
مدلهای ISV57 در واقع موتورهای سروو یکپارچه (Integrated Servo) هستند که درایور در بدنه موتور تعبیه شده و نیازی به جعبه درایور جداگانه ندارند؛ این موضوع در برخی دستگاهها میتواند نیاز به تغییر نحوه کابلکشی و جانمایی داشته باشد. در مقابل، ACS606 یک درایور جداگانه مشابه ساختار سروو درایور DCS810 است و برای دستگاههایی که همچنان از موتور جداگانه استفاده میکنند، سازگاری بیشتری با کابلکشی موجود دارد.
پیش از خرید هر یک از این جایگزینها، مقایسه دقیق بازه ولتاژی، جریان خروجی و نوع سیگنال کنترلی برد اصلی دستگاه با مشخصات فنی مدل جدید ضروری است؛ چراکه ناسازگاری جریان یا ولتاژ میتواند به برد کنترلی یا موتور آسیب برساند. کارشناسان فنی گروه تکنسینهای مشهد آمادهاند تا با بررسی مشخصات دستگاه شما، مناسبترین گزینه جایگزین برای سروو درایور DCS810 را پیشنهاد دهند و در صورت نیاز، نصب و راهاندازی آن را نیز بر عهده بگیرند.
برای دریافت مشاوره فنی رایگان درباره جایگزینی سروو درایور DCS810 یا هر یک از قطعات حرکتی دستگاه چاپ لارجفرمت خود، با واحد فنی گروه تکنسینهای مشهد تماس بگیرید تا از بروز توقف غیرضروری خط تولید جلوگیری شود.
سوالات پرتکرار درباره جایگزینی این درایور
آیا موتور DCM50207D را میتوان با درایور دیگری غیر از DCS810 راهاندازی کرد؟ در صورتی که درایور جایگزین بازه ولتاژی و جریان مشابهی داشته باشد و سیگنالهای PUL/DIR/EN و ورودی انکودر آن با کابلکشی موجود سازگار باشد، معمولاً امکان راهاندازی وجود دارد؛ اما در بیشتر مواقع سروو درایور و سروو موتور باید با همدیگر تعویض شوند، و این موضوع باید توسط تکنسین بررسی و تست شود، چون تنظیمات حلقه کنترلی (Kp، Ki، Kd) هر درایور با درایور دیگر یکسان نیست و نیاز به تیون مجدد دارد.
آیا تعمیر درایور آسیبدیده امکانپذیر است؟ بسته به نوع خرابی، برخی از عیوب این درایور مانند سوختگی مرحله خروجی یا آسیب مدار تغذیه قابل تعمیر است؛ اما به دلیل توقف تولید قطعات یدکی اصلی توسط کارخانه، در بسیاری موارد جایگزینی با یک مدل جدید، از نظر هزینه و پایداری بلندمدت، گزینه منطقیتری نسبت به تعمیر است.
