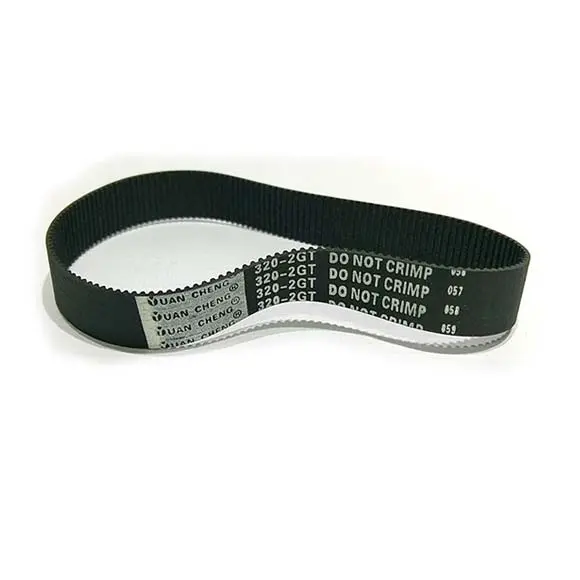

تسمه دستگاه بنر
Price range: 1,680,000 تومان through 1,920,000 تومان
در دستگاههای چاپ لارجفرمت مانند پلاترهای سالونت، اکوسالونت، یووی و سابلیمیشن، انتقال دقیق و بدون لغزش حرکت موتور به محورهای X و Y بر عهده تسمه دستگاه بنر است. این قطعه از خانواده تسمههای تایمینگ دندانهدار با پروفایلهای S2M، S3M، MXL و XXL تولید میشود و به دلیل درگیری دندانه با پولی، حرکت را بهصورت سنکرون منتقل میکند؛ ویژگیای که برای همراستایی هد و حرکت کریج و غلتکهای محور Y حیاتی است.
در گروه تکنسینهای مشهد، مدلهای متنوعی از تسمه دستگاه بنر با عرض ثابت ۱.۵ سانتیمتر و طولهای گوناگون در دو خانواده متریک S2M و S3M و دو خانواده اینچی MXL و XXL موجود است. برای جلوگیری از خرید اشتباه، انتخاب باید بر اساس پروفایل، تعداد دندانه، طول دقیق و تطابق با پولی موتور و پولی هرزگرد انجام شود، نه فقط بر اساس ظاهر و عرض تسمه. الیاف مقاوم داخل بدنه، از کشیدهشدن تسمه در کار مداوم جلوگیری میکند. سفارش با ذکر شماره مدل حکشده روی بدنه تسمه قدیمی، سریعترین راه تطبیق دقیق قطعه است. همچنین در صورت نبود شماره خوانا، کارشناسان ما با دریافت ابعاد تسمه، مدل معادل را برای شما شناسایی میکنند.
تسمه دستگاه بنر چیست و چرا اهمیت دارد؟
تسمه دستگاه بنر یک تسمه تایمینگ (Timing Belt) دندانهدار است که وظیفه انتقال حرکت چرخشی شفت موتور به اجزای متحرک دستگاههای چاپ لارجفرمت سالونت، اکوسالونت، یووی و سابلیمیشن را بر عهده دارد. برخلاف تسمههای تخت و اصطکاکی که با فشار و اصطکاک سطحی حرکت را منتقل میکنند، در این نوع تسمه دندانههای داخلی بهطور فیزیکی با دندانههای پولی درگیر میشوند و حرکت بهصورت کاملاً سنکرون، بدون لغزش و بدون افت دقت موقعیتدهی منتقل میشود. همین ویژگی باعث شده تسمه دستگاه بنر در محورهایی که دقت تکرارپذیری حرکت اهمیت بالایی دارد، انتخاب اول سازندگان تجهیزات چاپ باشد.
گامهای مختلف تسمه دندانهدار: تفاوت S2M، S3M، MXL و XXL
پیش از انتخاب تسمه دستگاه بنر باید با مفهوم «گام» یا Pitch آشنا شد؛ گام یعنی فاصله بین مرکز دو دندانه متوالی و هر پروفایل بر اساس این فاصله نامگذاری و طبقهبندی میشود. چهار گام رایج در دستگاههای چاپ لارجفرمت عبارتاند از:
- S2M — گام ۲ میلیمتر، استاندارد متریک ریزدندانه، مناسب انتقال حرکتهای سبک تا متوسط با دقت بالا و رایجترین گام مورد استفاده در محورهای X و Y پلاترهای بنر.
- S3M — گام ۳ میلیمتر، استاندارد متریک با دندانه درشتتر و مقطع بزرگتر نسبت به S2M، برای انتقال گشتاور بالاتر یا طولهای بلندتر در برخی مکانیزمهای حرکتی سنگینتر به کار میرود.
- MXL (Miniature Extra Light) — استاندارد اینچی با گام ۰.۰۸ اینچ معادل ۲.۰۳۲ میلیمتر؛ ریزترین گام رایج در تسمههای تایمینگ صنعتی و بهطور گسترده در مکانیزمهای قدیمیتر و برخی چاپگرهای بنر استفاده میشود.
- XXL (Extra Extra Light) — استاندارد اینچی با گام ۰.۲ اینچ معادل ۵.۰۸ میلیمتر؛ دندانه درشتتر از MXL و مناسب انتقال گشتاور بیشتر در طولهای بلندتر.
در گامهای متریک S2M و S3M، عدد بعد از حروف مستقیماً طول گام تسمه به میلیمتر است؛ برای نمونه S2M۳۳۰ یعنی طول گام ۳۳۰ میلیمتر و تعداد دندانه برابر است با حاصل تقسیم این عدد بر ۲. اما در گامهای اینچی MXL و XXL، نامگذاری کمی متفاوت و دو لایه است که در ادامه توضیح داده میشود.
مشخصات فنی تسمه دستگاه بنر
جدول زیر مهمترین مشخصات فنی مشترک میان تمام مدلهای تسمه دستگاه بنر موجود در گروه تکنسینهای مشهد را خلاصه میکند.
| مشخصه | توضیح |
|---|---|
| نوع تسمه | Timing Belt / تسمه تایمینگ دندانهدار حلقهای |
| پروفایلهای موجود | S2M (گام ۲mm)، S3M (گام ۳mm)، MXL (گام ۲.۰۳۲mm)، XXL (گام ۵.۰۸mm) |
| عرض تسمه | ۱.۵ سانتیمتر (۱۵ میلیمتر) در تمامی مدلها |
| جنس | بدنه لاستیکی با مغزی الیاف مقاوم ضدکشش و روکش پارچهای روی دندانهها |
| نوع انتقال حرکت | سنکرون، بدون لغزش، دندانهای |
| کاربرد | محور X (کریج) و محور Y (غلتکهای حرکت رول) دستگاههای چاپ بنر |
جدول کامل مدلهای تسمه S2M (عرض ۱.۵ سانتیمتر)
جدول زیر تمام مدلهای موجود تسمه دستگاه بنر با پروفایل S2M را به ترتیب صعودی از کوچک به بزرگ نشان میدهد. ستون «محیط تسمه» برابر طول گام تسمه (اندازه دور کامل حلقه) و ستون «اندازه تاشده دولا» نصف این مقدار است که برای اندازهگیری سریع با متر معمولی کاربرد دارد.
| مدل | تعداد دندانه | محیط تسمه (میلیمتر) | محیط تسمه (سانتیمتر) | اندازه تسمه تاشده دولا (سانتیمتر) |
|---|---|---|---|---|
| S2M228 | 114 | 228 | 22.8 | 11.4 |
| S2M274 | 137 | 274 | 27.4 | 13.7 |
| S2M282 | 141 | 282 | 28.2 | 14.1 |
| S2M288 | 144 | 288 | 28.8 | 14.4 |
| S2M312 | 156 | 312 | 31.2 | 15.6 |
| S2M320 | 160 | 320 | 32.0 | 16.0 |
| S2M330 | 165 | 330 | 33.0 | 16.5 |
| S2M336 | 168 | 336 | 33.6 | 16.8 |
| S2M340 | 170 | 340 | 34.0 | 17.0 |
| S2M354 | 177 | 354 | 35.4 | 17.7 |
| S2M360 | 180 | 360 | 36.0 | 18.0 |
| S2M376 | 188 | 376 | 37.6 | 18.8 |
| S2M380 | 190 | 380 | 38.0 | 19.0 |
| S2M386 | 193 | 386 | 38.6 | 19.3 |
| S2M396 | 198 | 396 | 39.6 | 19.8 |
| S2M400 | 200 | 400 | 40.0 | 20.0 |
| S2M420 | 210 | 420 | 42.0 | 21.0 |
| S2M440 | 220 | 440 | 44.0 | 22.0 |
| S2M444 | 222 | 444 | 44.4 | 22.2 |
| S2M452 | 226 | 452 | 45.2 | 22.6 |
| S2M460 | 230 | 460 | 46.0 | 23.0 |
| S2M494 | 247 | 494 | 49.4 | 24.7 |
| S2M530 | 265 | 530 | 53.0 | 26.5 |
| S2M560 | 280 | 560 | 56.0 | 28.0 |
جدول کامل مدلهای تسمه S3M (عرض ۱.۵ سانتیمتر)
این مدلها نیز بخشی از مجموعه تسمه دستگاه بنر هستند، با این تفاوت که پروفایل S3M دندانه درشتتری نسبت به S2M دارد و برای مکانیزمهایی با نیاز به گشتاور بیشتر انتخاب میشود.
| مدل | تعداد دندانه | محیط تسمه (میلیمتر) | محیط تسمه (سانتیمتر) | اندازه تسمه تاشده دولا (سانتیمتر) |
|---|---|---|---|---|
| S3M228 | 76 | 228 | 22.8 | 11.4 |
| S3M312 | 104 | 312 | 31.2 | 15.6 |
| S3M324 | 108 | 324 | 32.4 | 16.2 |
| S3M459 | 153 | 459 | 45.9 | 22.95 |
| S3M486 | 162 | 486 | 48.6 | 24.3 |
| S3M501 | 167 | 501 | 50.1 | 25.05 |
| S3M882 | 294 | 882 | 88.2 | 44.1 |
| S3M900 | 300 | 900 | 90.0 | 45.0 |
دو نوع شمارهگذاری تسمه MXL و XXL چیست؟
در استانداردهای اینچی MXL و XXL، برخلاف S2M و S3M، هر مدل معمولاً با دو کد متفاوت اما همارز شناخته میشود. عدد جلوی حروف MXL یا XXL بدون هیچ حرف اضافه، طول گام تسمه بر حسب دهم اینچ را نشان میدهد؛ یعنی این عدد را باید در ۲.۵۴ میلیمتر ضرب کرد تا محیط تسمه به میلیمتر به دست آید. در نوع دوم که با حرف B بعد از عدد نوشته میشود (مانند MXLB۱۴۰)، عدد نشاندهنده تعداد دقیق دندانههای روی تسمه است، نه طول گام. برای مثال MXL۱۱۲ و MXLB۱۴۰ دقیقاً یک مدل و یک محصول هستند: طول گام ۱۱.۲ اینچ (۲۸۴.۴۸ میلیمتر) با ۱۴۰ دندانه. این دوگانگی نامگذاری از رایج بودن همزمان دو استاندارد صنعتی آمریکایی (بر مبنای طول) و اروپایی/تعداد دندانه در بازار قطعات نشأت میگیرد و آگاهی از آن هنگام سفارش تسمه دستگاه بنر از تأمینکنندگان مختلف، از خرید مدل اشتباه جلوگیری میکند.
جدول کامل مدلهای تسمه MXL و XXL (عرض ۱.۵ سانتیمتر)
در جدول زیر هر مدل با هر دو شیوه شمارهگذاری رایج آورده شده است.
| مدل (هر دو شمارهگذاری) | محیط تسمه (میلیمتر) | محیط تسمه (سانتیمتر) | اندازه تسمه تاشده دولا (سانتیمتر) |
|---|---|---|---|
| MXL112 یا MXLB140 | 284.48 | 28.45 | 14.22 |
| MXL125 یا MXLB156 (معادل تقریبی) | 316.99 | 31.70 | 15.85 |
| MXL136 یا MXLB170 | 345.44 | 34.54 | 17.27 |
| MXL140 یا MXLB175 | 355.60 | 35.56 | 17.78 |
| MXL160 یا MXLB200 | 406.40 | 40.64 | 20.32 |
| MXL180 یا MXLB225 | 457.20 | 45.72 | 22.86 |
| MXL224 یا MXLB280 | 568.96 | 56.90 | 28.45 |
| XXL248 یا XXLB124 | 629.92 | 62.99 | 31.50 |
نکته مهم درباره اندازهگیری تسمه در حالت تاشده
ستون «اندازه تسمه تاشده دولا» در جدولهای بالا از تقسیم دقیق محیط تسمه بر عدد ۲ به دست آمده است، اما در اندازهگیری عملی با متر، وقتی تسمه را دولا و صاف روی سطح میگذارید، به دلیل قوسی که در دو انتهای تسمه (محل تا خوردن) ایجاد میشود، عدد نمایش دادهشده روی متر ممکن است چند میلیمتر کمتر از مقدار محاسبهشده در جدول باشد. این اختلاف طبیعی است و نباید بهعنوان معیار قطعی برای تشخیص مدل تسمه در نظر گرفته شود؛ برای تعیین دقیق مدل، شمارش تعداد دندانهها یا مراجعه به کد حکشده روی بدنه تسمه قابل اعتمادتر است.
امکان رگلاژ و جایگزینی با سایز نزدیک
در اکثر دستگاههای چاپ بنر سالونت، اکوسالونت، یووی و سابلیمیشن، پایه موتور دارای شیار یا محل رگلاژ (Tensioner) است. به همین دلیل، در صورتی که مدل دقیق تسمه دستگاه بنر موجود نباشد یا موقتاً در دسترس نباشد، بسته به جهت و میزان رگلاژ پایه موتور، معمولاً میتوان از یک مدل با طول کمی کوچکتر یا کمی بزرگتر نیز استفاده کرد. با این حال این جایگزینی باید فقط در محدوده کوچک صورت گیرد و همیشه باید تعداد دندانه و تطابق پروفایل با پولی بررسی شود، در غیر این صورت کشش نامناسب تسمه میتواند به یاتاقان موتور یا دقت چاپ آسیب بزند.
کاربرد تسمه دستگاه بنر در محورهای X و Y
تسمه دستگاه بنر در چاپگرهای لارجفرمت بهطور همزمان در دو محور اصلی مکانیزم حرکتی نقش دارد. در محور X، حرکت چرخشی شفت موتور از طریق پولی سر موتور به پولی هرزگرد دوقلو منتقل شده و از آنجا حرکت خطی کریج (که هد چاپ روی آن سوار است) را تأمین میکند. در محور Y، همین اصل اما با پولی بزرگتر برقرار است و حرکت موتور را به غلتکهای گرید (Grid Roller) مسئول کشیدن رول پارچه یا بنر منتقل میکند. هرگونه شلشدگی، ترکخوردگی یا پرش دندانه در این تسمه مستقیماً روی کیفیت چاپ، لرزش هد و دقت رجیستری رنگ اثر میگذارد.
جمعبندی: چگونه مدل صحیح را انتخاب کنیم؟
برای انتخاب صحیح تسمه دستگاه بنر، ترتیب زیر پیشنهاد میشود: نخست پروفایل تسمه قدیمی (S2M، S3M، MXL یا XXL) را از روی کد حکشده روی بدنه تشخیص دهید، سپس طول گام یا تعداد دندانه دقیق را با یکی از جدولهای بالا تطبیق دهید و در نهایت عرض و تطابق با پولی موتور و پولی هرزگرد را بررسی کنید. دو مدل با طول نزدیک به هم، مثلاً S2M320 و S2M336، قابل جایگزینی مستقیم با یکدیگر نیستند، حتی اگر عرض و ظاهر یکسانی داشته باشند. در صورت تردید، ارسال عکس تسمه قدیمی یا شماره حکشده روی آن به کارشناسان گروه تکنسینهای مشهد، سریعترین راه برای دریافت کد دقیق و جلوگیری از خرید اشتباه است.
| ابعاد | نامعلوم |
|---|---|
| شماره تسمه |
MXL 112 ,MXL 124 ,S2M 282 ,S2M 320 ,S2M 336 ,S2M 348 ,S2M 354 ,S2M 376 ,S2M 400 ,S2M 440 ,S2M 452 ,S2M 494 ,S2M 530 |
