موتور رول جمع‌کن

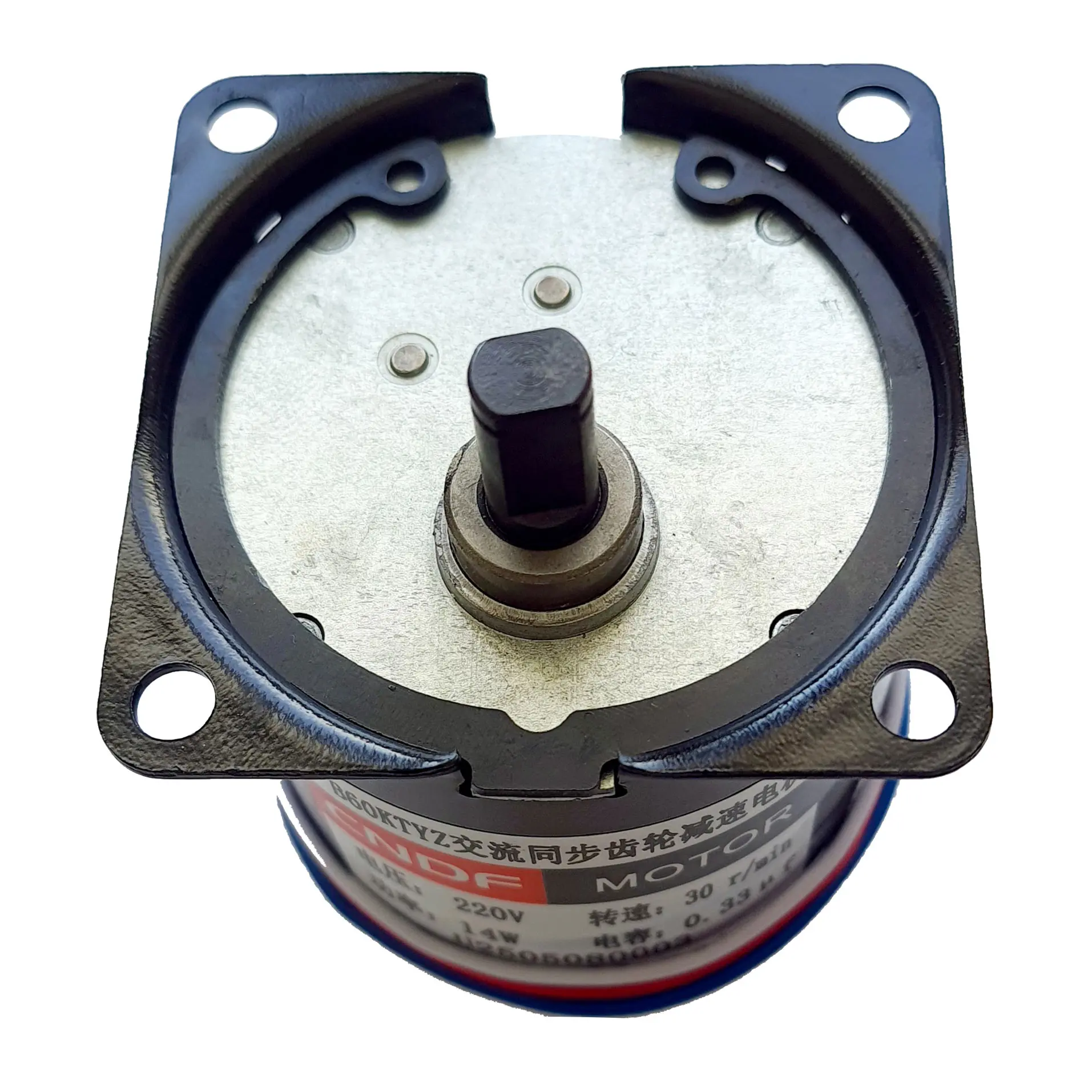

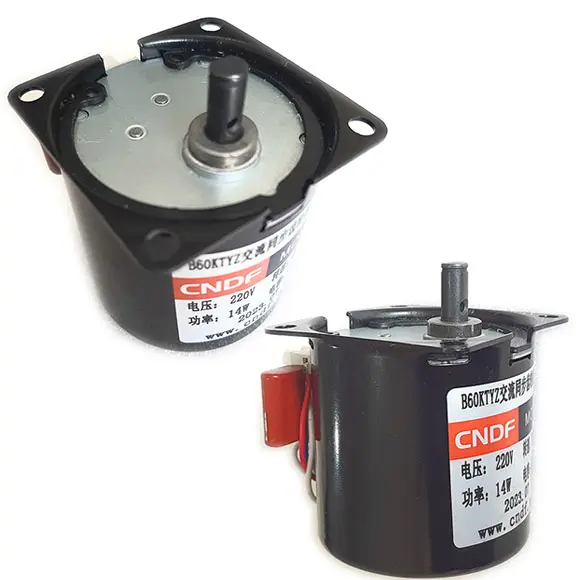

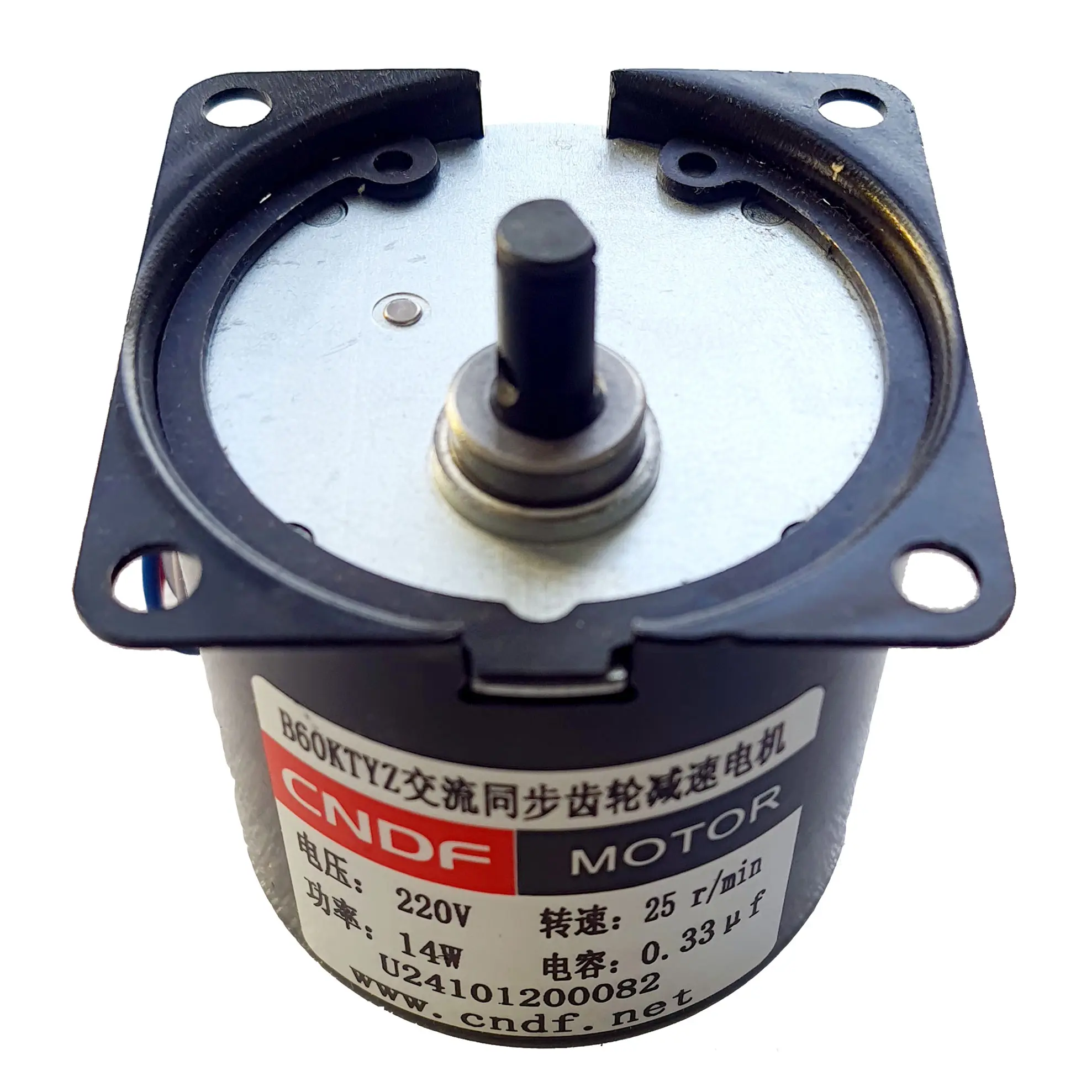

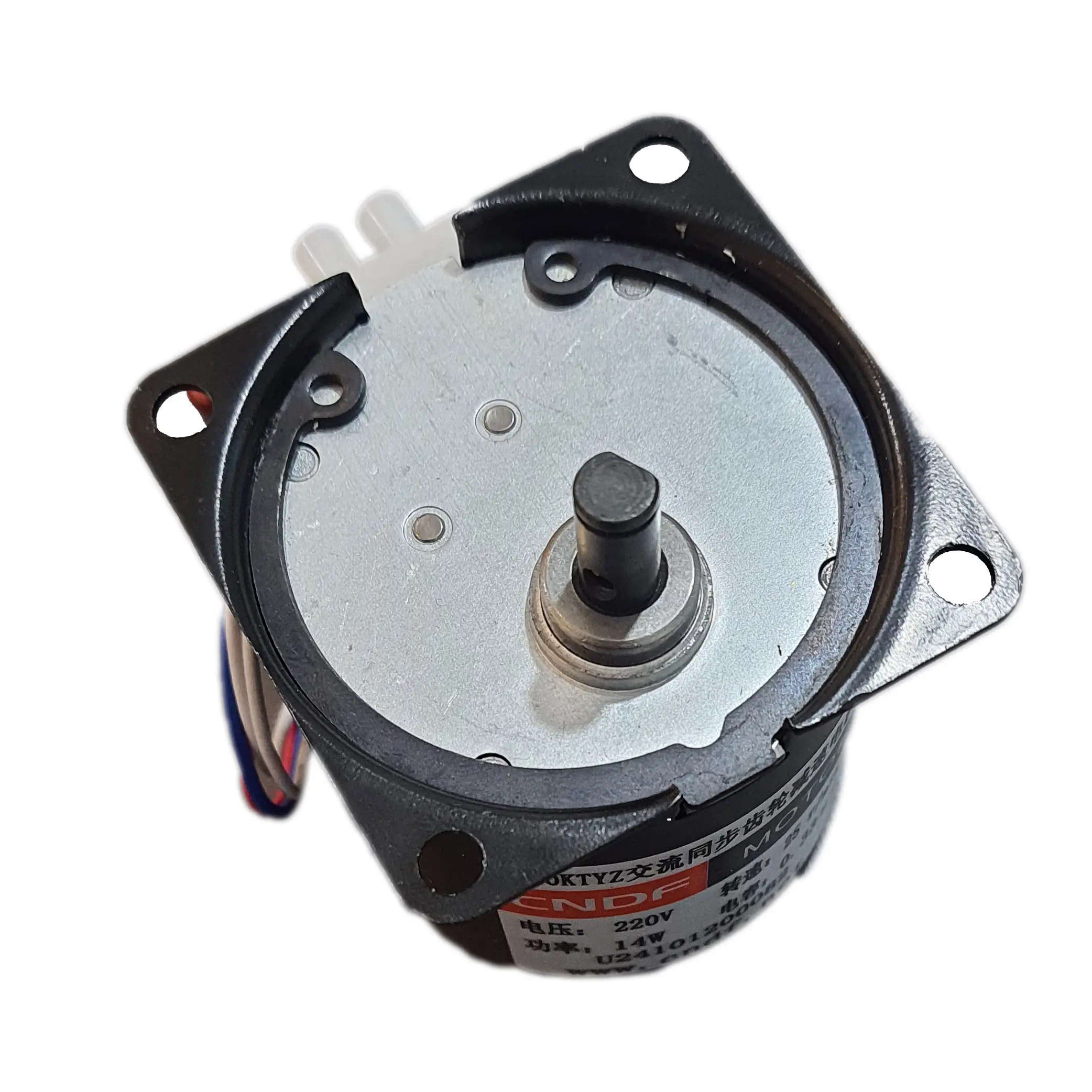

معرفی موتور رول جمع‌کن CNDF مدل B60KTYZ

موتور رول جمع‌کن یکی از قطعات کلیدی در سیستم تغذیه و خروج رول دستگاه‌های چاپ لارج فرمت است. مدل B60KTYZ ساخت شرکت CNDF، یک موتور سنکرون AC (AC Synchronous Motor) مجهز به گیربکس کاهنده‌ی سرعت است که وظیفه‌ی به‌حرکت‌درآوردن غلتک جمع‌کننده‌ی رول چاپ‌شده را بر عهده دارد. این موتور معمولاً در سیستم رول جمع‌کن موتوردار (Motorized Take-up Roll) نصب می‌شود و با چرخش پیوسته و کنترل‌شده‌ی خود، رول خروجی چاپ را بدون چین‌خوردگی یا کشش نامتقارن جمع می‌کند.

موتور سنکرون AC چیست و چگونه کار می‌کند؟

موتور سنکرون (Synchronous Motor) نوعی موتور AC است که سرعت چرخش روتور آن دقیقاً با فرکانس برق ورودی هماهنگ (سنکرون) می‌ماند؛ به همین دلیل، برخلاف موتورهای آسنکرون، سرعت خروجی آن تحت تأثیر نوسانات بار قرار نمی‌گیرد و ثابت باقی می‌ماند. در مدل‌های گیربکس‌دار مانند B60KTYZ، یک خازن (Capacitor) برای راه‌اندازی و چرخش موتور به مدار اضافه می‌شود و گیربکس داخلی، سرعت بالای موتور را به دور بر دقیقه‌ی پایین‌تر و گشتاور (Torque) بالاتر تبدیل می‌کند. همین ویژگی، این نوع موتور رول جمع‌کن را برای کاربردهای جمع‌کن، چرخاننده و سیستم‌های با سرعت پایین و حرکت یکنواخت بسیار مناسب کرده است.

معرفی کوتاه سازنده CNDF

این موتور رول جمع‌کن توسط شرکت Zhejiang Dongfang Electromechanical Co., Ltd (با برند تجاری CNDF) تولید می‌شود؛ شرکتی که در پارک صنعتی یوئچینگ در استان چجیانگ چین فعالیت دارد و در زمینه‌ی تولید موتورهای AC و DC کاهنده سرعت، فن‌های صنعتی و تجهیزات اندازه‌گیری شناخته‌شده است. این مجموعه دارای گواهی استاندارد کیفیت ISO 9001 است و یکی از تأمین‌کنندگان شناخته‌شده‌ی این نوع موتور در صنعت چاپ به شمار می‌رود.

ویژگی‌های اصلی موتور رول جمع‌کن B60KTYZ

• نوع موتور: سنکرون AC با گیربکس کاهنده (AC Synchronous Gear Motor)
• ولتاژ کاری: 220 ولت متناوب (AC)، مناسب برق شهری استاندارد
• توان مصرفی: 14 وات؛ مصرف انرژی پایین برای کار مستمر
• سرعت خروجی: در سه نسخه‌ی 15، 25 و 30 دور بر دقیقه (RPM) عرضه می‌شود
• خازن راه‌انداز: 0.33 میکروفاراد (uF) برای استارت و چرخش پایدار موتور
• شفت خروجی: شفت فلزی با فلت (Flat) برای اتصال مستقیم به کوپلینگ یا غلتک جمع‌کن
• بدنه: فلزی با فلنج نصب از دو طرف، مناسب نصب ثابت روی شاسی دستگاه

سازگاری و کاربرد در دستگاه‌های چاپ

این موتور رول جمع‌کن به‌صورت گسترده در سیستم رول جمع‌کن (Take-up System) دستگاه‌های چاپ لارج فرمت از جمله دستگاه‌های اکوسالونت (Eco-Solvent)، سابلیمیشن (Sublimation) و یووی رول‌تو‌رول (UV Roll-to-Roll) استفاده می‌شود. در این دستگاه‌ها، موتور به یک گیربکس یا مستقیماً به محور غلتک جمع‌کن متصل می‌شود و با چرخش آرام و کنترل‌شده، متریال چاپ‌شده را پس از خروج از هد چاپ، به‌صورت رول مرتب جمع می‌کند. انتخاب نسخه‌ی مناسب از نظر دور بر دقیقه، به قطر غلتک و سرعت چاپ دستگاه بستگی دارد.

نکات فنی مهم برای تکنسین‌ها

هنگام تعویض یا نصب این موتور رول جمع‌کن ، چند نکته باید مدنظر قرار گیرد. ابتدا مقدار خازن (0.33uF) باید دقیقاً مطابق با مقدار اصلی حفظ شود؛ تغییر این مقدار می‌تواند روی گشتاور و جهت چرخش موتور رول جمع‌کن اثر بگذارد. همچنین جهت چرخش (CW/CCW) موتور باید پیش از نصب با مدار اصلی دستگاه تطبیق داده شود، زیرا برخی نسخه‌ها امکان تغییر جهت با سیم‌بندی متفاوت دارند. در نهایت، اتصال شفت به گیربکس یا کوپلینگ باید کاملاً هم‌محور (Aligned) باشد تا از ایجاد لقی یا صدای غیرعادی در حین کار جلوگیری شود.

راهنمای انتخاب: کدام نسخه برای دستگاه شما مناسب است؟

اگر سرعت چاپ دستگاه شما پایین‌تر است یا قطر غلتک جمع‌کن کوچک‌تر است، نسخه‌ی 15 دور بر دقیقه معمولاً پاسخگوی نیاز است. برای دستگاه‌هایی با سرعت چاپ متوسط و رول‌های با قطر بزرگ‌تر، نسخه‌ی 25 دور بر دقیقه تعادل بهتری بین سرعت جمع‌شدن و کشش رول ایجاد می‌کند. نسخه‌ی 30 دور بر دقیقه نیز برای خطوط با سرعت تولید بالاتر یا سیستم‌هایی که نیاز به جمع‌شدن سریع‌تر رول دارند مناسب‌تر است. در صورت تردید، بهترین راه مرجع‌قرار‌دادن دور موتور قبلی نصب‌شده روی دستگاه است.
