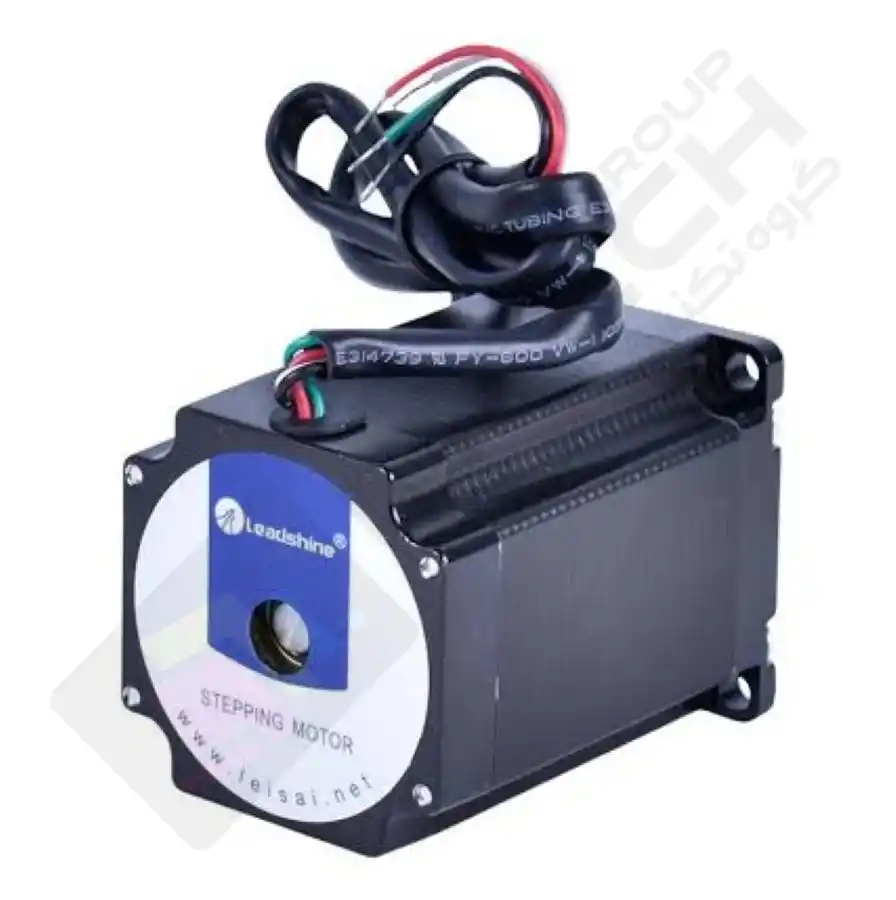

استپ موتور لیدشاین 57HS
16,000,000 تومان
استپ موتور لیدشاین 57HS با کد دقیق مدل 57HS21A-S31 یک موتور پلهای دو فاز از خانواده NEMA23 (فریم ۵۷ میلیمتری) محصول شرکت Leadshine چین است. طبق لیبل اصلی روی بدنه، این موتور زاویه گام ۱.۸ درجه (۲۰۰ پالس در هر دور) و جریان فاز نامی ۵.۰ آمپر دارد؛ بر اساس قرارداد نامگذاری خانواده 57HS، گشتاور نگهدارنده آن در حدود ۲.۱ نیوتنمتر است.
این استپ موتور لیدشاین در محورهای حرکتی دستگاههای CNC، پلاترهای برش و چاپ، و ماشینآلات صنعتی کاربرد گسترده دارد و به دلیل دقت موقعیتیابی بالا و ساختار مقاوم، گزینهای قابلاعتماد برای جایگزینی موتورهای پلهای معیوب محسوب میشود.
گروه تکنسینهای مشهد استپ موتور لیدشاین 57HS21A-S31 را بهصورت اورجینال عرضه میکند. این موتور با درایور دو فاز Leadshine DM542 نیز سازگار است؛ برای مشاهده مشخصات درایور مناسب و ثبت سفارش همزمان به کارشناسان فنی ما مراجعه کنید.
استپ موتور لیدشاین 57HS
استپ موتور لیدشاین 57HS21A-S31 یکی از موتورهای پلهای (Stepper Motor) دو فاز رایج در صنعت CNC و دستگاههای چاپ و برش است که توسط شرکت Leadshine چین تولید میشود. این موتور از خانواده استاندارد NEMA23 با فریم ۵۷ میلیمتری است و به دلیل ساختار ساده، هزینه مناسب و دقت موقعیتیابی قابلقبول، همچنان یکی از پرفروشترین گزینهها برای محورهای حرکتی با بار متوسط محسوب میشود. گروه تکنسینهای مشهد استپ موتور لیدشاین 57HS21A-S31 را بهصورت اورجینال و با گارانتی تعویض عرضه میکند.
مشخصات استپ موتور لیدشاین 57HS21A-S31

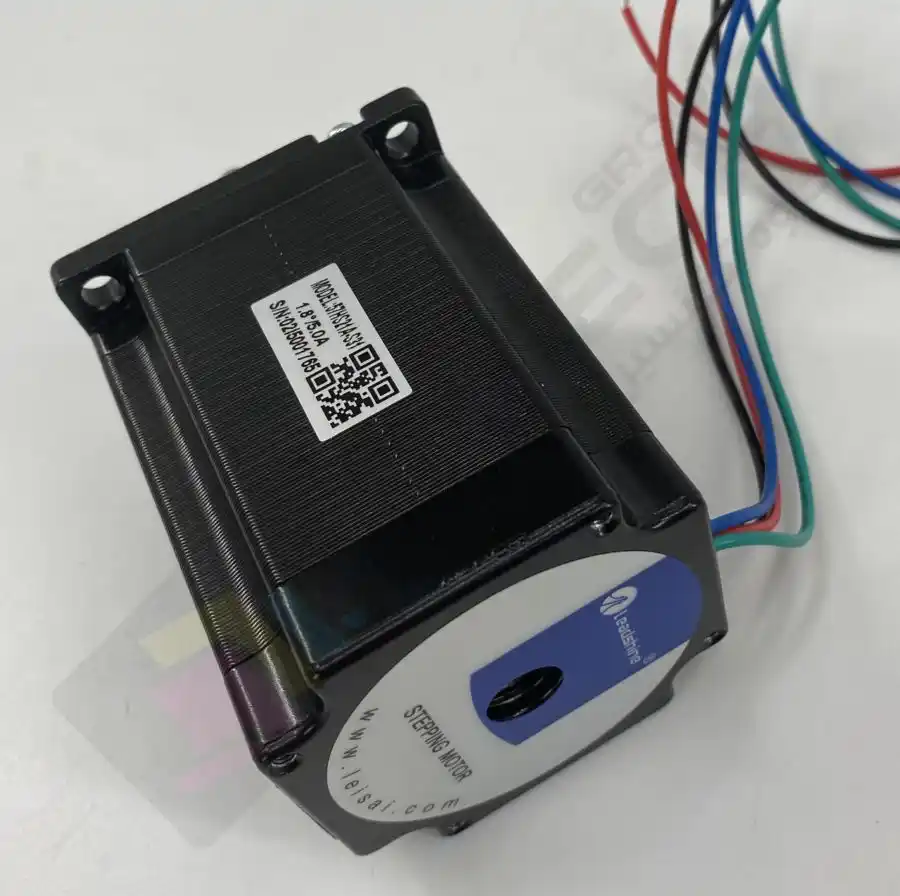

روی بدنه هر استپ موتور لیدشاین یک لیبل با مشخصات دقیق آن نسخهی خاص نصب شده است. طبق لیبل اصلی این محصول، مدل دقیق آن 57HS21A-S31 است. زاویه گام موتور ۱.۸ درجه است که معادل ۲۰۰ پالس (Full Step) در هر دور کامل محور میشود؛ این مقدار استاندارد و رایج در اکثر موتورهای پلهای صنعتی است. جریان فاز نامی درجشده روی لیبل ۵.۰ آمپر است.
بر اساس قرارداد نامگذاری رایج در خانواده 57HS لیدشاین (که در آن عدد میان حروف معمولاً بیانگر گشتاور نگهدارنده به دهم نیوتنمتر است)، مدلهای “21A” این خانواده معمولاً گشتاور نگهدارنده در حدود ۲.۱ نیوتنمتر (تقریباً معادل ۲۹۸ اونس-اینچ) دارند. توصیه ما این است که پیش از سفارش، حتماً کد کامل روی لیبل موتور قدیمی خود (شامل پسوند S31) را با کارشناسان فنی گروه تکنسینهای مشهد هماهنگ کنید تا از تطابق دقیق نسخه اطمینان حاصل شود، چرا که خانواده 57HS شامل چندین زیرمدل با جریان و طول بدنه متفاوت است.
مشخصات فنی استپ موتور لیدشاین 57HS21A-S31
| پارامتر | مقدار |
|---|---|
| سازنده | Leadshine، ساخت چین |
| مدل دقیق (طبق لیبل) | 57HS21A-S31 |
| نوع موتور | استپ موتور دو فاز هیبریدی (Hybrid Stepping Motor) |
| فریم استاندارد | NEMA23 (۵۷ میلیمتر مربع) |
| زاویه گام | ۱.۸ درجه (۲۰۰ پالس در هر دور، Full Step) |
| جریان فاز نامی | ۵.۰ آمپر (طبق لیبل موتور) |
| گشتاور نگهدارنده تقریبی | در حدود ۲.۱ نیوتنمتر (بر اساس قرارداد نامگذاری خانواده 57HS) |
| دقت زاویه گام | ±۵٪ (فول استپ، بدون بار) |
| افزایش دمای مجاز | حداکثر ۸۰ درجه سانتیگراد |
| محدوده دمای محیط کاری | منفی ۱۰ تا مثبت ۵۰ درجه سانتیگراد |
| مقاومت عایقی | حداقل ۱۰۰ مگااهم در ۵۰۰ ولت DC |
| درایور استاندارد سازگار | Leadshine DM542 (و سایر درایورهای دو فاز خانواده DM/M) |
برای مشاهده کاتالوگ رسمی و اطلاعات تکمیلی محصولات خانواده استپ موتور لیدشاین 57HS میتوانید به وبسایت رسمی این شرکت به آدرس leadshine.com مراجعه کنید.
سازگاری با درایور و نکته مهم درباره جریان نامی
استپ موتور لیدشاین 57HS21A-S31 معمولاً همراه با درایورهای دو فاز خانواده DM لیدشاین از جمله Leadshine DM542 به کار میرود. درایور DM542 محدوده جریان خروجی قابلتنظیم از ۱.۰ تا ۴.۲ آمپر (پیک) و ولتاژ ورودی ۲۰ تا ۵۰ ولت DC دارد و برای موتورهای پلهای NEMA17، ۲۳ و ۲۴ طراحی شده است.
نکته فنی مهم: از آنجا که جریان فاز نامی این موتور طبق لیبل ۵.۰ آمپر است، در صورت استفاده از درایور DM542 با حداکثر جریان ۴.۲ آمپر، موتور کمی پایینتر از ظرفیت کامل جریان خود کار خواهد کرد. این موضوع در عمل معمولاً مشکل جدی ایجاد نمیکند، زیرا اکثر کاربردهای محور حرکتی (بهویژه در دستگاههای چاپ و پلاتر) به گشتاور کامل نامی موتور نیاز ندارند، اما اگر اپلیکیشن شما نیازمند حداکثر گشتاور ممکن است، توصیه میشود پیش از خرید با کارشناسان فنی ما درباره انتخاب درایور با ظرفیت جریان بالاتر مشورت کنید. برای مشاهده مشخصات کامل درایور و ثبت سفارش، به صفحه محصول درایور استپ موتور Leadshine DM542 مراجعه کنید.
کاربرد این استپ موتور لیدشاین در صنعت
استپ موتور لیدشاین 57HS در محورهای حرکتی دستگاههای CNC، روترهای برش چوب و فلز، پلاترهای برش و چاپ، و انواع ماشینآلات اتوماسیون صنعتی کاربرد گسترده دارد. ساختار هیبریدی این موتور، ترکیبی از دقت موتورهای رلوکتانسی متغیر و گشتاور بالای موتورهای مغناطیس دائم را ارائه میدهد که آن را برای کاربردهای نیازمند موقعیتیابی تکرارپذیر بدون فیدبک (Open-Loop) مناسب میسازد.
بسیاری از تکنسینهای تعمیرات دستگاههای صنعتی، هنگام مشاهدهی افت دقت موقعیتیابی، گمکردن پله (Step Loss) یا صدای غیرعادی موتور محور حرکتی، تعویض استپ موتور لیدشاین 57HS را بهعنوان راهحل اقتصادی و مطمئن در نظر میگیرند، بهخصوص در مقایسه با سیستمهای سروو که هزینه بالاتری دارند.
نکات نصب و راهاندازی
- پیش از سیمکشی، از قطع کامل برق ورودی درایور اطمینان حاصل کنید.
- سیمهای فاز A و B موتور باید دقیقاً مطابق راهنمای سیمکشی به ترمینالهای درایور متصل شوند تا از چرخش نامنظم یا عدم چرخش موتور جلوگیری شود.
- جریان خروجی درایور را متناسب با جریان فاز نامی موتور (حداکثر تا ظرفیت درایور) تنظیم کنید تا از توقف تولیدکردن بیشازحد موتور جلوگیری شود.
- برای کاهش لرزش در سرعتهای پایین، از قابلیت میکرواستپ (Microstepping) درایور استفاده کنید.
- فاصله مناسب بین موتور و منابع حرارتی یا رطوبت را رعایت کنید تا از افزایش دمای بیش از حد مجاز (۸۰ درجه سانتیگراد) جلوگیری شود.
سوالات متداول
گشتاور دقیق استپ موتور لیدشاین 57HS21A-S31 چقدر است؟
بر اساس قرارداد نامگذاری خانواده 57HS، گشتاور نگهدارنده این مدل در حدود ۲.۱ نیوتنمتر است. برای تأیید دقیقتر متناسب با کاربرد خاص خود، با کارشناسان فنی ما تماس بگیرید.
آیا استپ موتور لیدشاین 57HS با درایور DM542 سازگار است؟
بله، اما از آنجا که جریان نامی موتور (۵.۰ آمپر) کمی بالاتر از حداکثر جریان خروجی DM542 (۴.۲ آمپر) است، موتور کمی پایینتر از ظرفیت کامل خود کار خواهد کرد. برای بیشترین کاربردهای صنعتی این موضوع مشکلساز نیست.
آیا امکان خرید تنها موتور بدون درایور وجود دارد؟
بله، در صورتیکه درایور فعلی دستگاه شما سالم و سازگار باشد، امکان خرید تنها موتور وجود دارد.
آیا گارانتی تعویض برای این محصول ارائه میشود؟
بله، گروه تکنسینهای مشهد استپ موتور لیدشاین 57HS21A-S31 را با گارانتی تعویض و پشتیبانی فنی برای نصب و راهاندازی عرضه میکند در صورتی که این محصول توسط تکنسینهای خود مجموعه نصب و راهاندازی گردد.
