رول بازکن دستگاه چاپ بدون موتور

رول بازکن بدون موتور دستگاه چاپ چیست و چگونه کار می‌کند؟

رول بازکن دستگاه چاپ یکی از قطعات مکانیکی ضروری در دستگاه‌های چاپ عریض است که وظیفه نگهداری رول مدیا و باز شدن روان آن حین چاپ را بر عهده دارد. این قطعه در پشت دستگاه، معمولاً در دستگاه‌های اکوسالونت و سابلیمیشن، نصب می‌شود و مانع از ایجاد کشش یا مقاومت اضافی در ورود مدیا به مسیر چاپ می‌گردد. بدون یک رول بازکن دستگاه چاپ سالم، حتی بهترین هد و باکیفیت‌ترین جوهر نیز نمی‌توانند نتیجه‌ی یکنواختی روی مدیا ثبت کنند، زیرا هرگونه نوسان در تغذیه‌ی رول مستقیماً به تصویر نهایی منتقل می‌شود.

در مدل بدون موتور، هیچ موتور یا سیستم محرک مجزایی برای چرخاندن رول وجود ندارد. مغزی رول مدیا بین پایه چپ و پایه راست رول بازکن قرار می‌گیرد و رول به‌صورت آزاد اما کنترل‌شده روی این دو پایه می‌چرخد. در حین چاپ، سیستم تغذیه دستگاه با کشیدن کنترل‌شده مدیا، باعث چرخش رول روی رول بازکن و باز شدن یکنواخت آن می‌شود. این یعنی نیروی محرک باز شدن رول، مستقیماً از حرکت غلطک‌های تغذیه (Feed Rollers) دستگاه تأمین می‌شود، نه از یک منبع قدرت جداگانه. همین سادگی مکانیکی، هم هزینه‌ی این نوع رول بازکن را نسبت به مدل‌های موتوردار پایین‌تر می‌آورد و هم احتمال خرابی الکتریکی یا نیاز به تعمیرات پیچیده را از بین می‌برد.

رول باز کن اکوسالونت و سابلیمیشن باید به‌گونه‌ای طراحی شده باشد که رول نه بیش از حد آزاد بچرخد و نه با مقاومت زیاد باز شود. چرخش بیش‌ازحد آزاد باعث افتادگی و شل شدن مدیا می‌شود، در حالی که مقاومت زیاد کشش اضافی به سیستم تغذیه وارد کرده و می‌تواند دقت فید را مختل کند. تعادل بین این دو حالت، اساس عملکرد صحیح رول بازکن دستگاه چاپ است و تفاوت اصلی بین یک قطعه‌ی باکیفیت و یک نمونه‌ی نامرغوب دقیقاً در همین تعادل ظریف نهفته است.

نقش مکانیزم فنر در تنظیم کشش و پایداری مدیا

تمام رول بازکن‌ها و رول‌جمع‌کن‌های موتوردار و بدون موتور دارای یک مکانیزم فنر در پشت پایه‌ها هستند. این فنر امکان تنظیم دقیق فشار باز شدن مدیا از رول بازکن دستگاه چاپ یا فشار جمع شدن مدیای چاپ‌شده روی رول‌جمع‌کن را فراهم می‌کند. معمولاً این تنظیم با چرخاندن یک پیچ یا اهرم ساده روی بدنه‌ی پایه انجام می‌شود و نیازی به ابزار خاص یا تخصص فنی بالا ندارد.

اهمیت این تنظیم زمانی مشخص می‌شود که وزن یا ضخامت مدیا تغییر کند. مدیاهای سنگین مانند بنر ضخیم به فشار فنر بیشتری نیاز دارند تا از افتادگی و چروک جلوگیری شود، در حالی که مدیاهای سبک مانند وینیل یا کاغذ سابلیمیشن به فشار کمتری برای باز شدن روان نیاز دارند. تنظیم نادرست فنر رول بازکن دستگاه چاپ می‌تواند مستقیماً روی کیفیت چاپ اثر بگذارد؛ فشار کم باعث شل شدن و موج برداشتن مدیا در حین چاپ می‌شود، و فشار زیاد باعث کشیده شدن بیش‌ازحد و کاهش دقت تغذیه می‌گردد. در دستگاه‌های سابلیمیشن که کاغذ ترانسفر معمولاً نازک و حساس است، این تنظیم اهمیت دوچندانی پیدا می‌کند، زیرا کشش نامناسب می‌تواند باعث پارگی یا کج شدن کاغذ در طول مسیر چاپ شود.

تنظیم صحیح فشار فنر مزایای مشخصی دارد: باز شدن یکنواخت‌تر رول، جلوگیری از شل شدن بیش‌ازحد مدیا، عدم ورود کشش اضافی به مسیر چاپ، و در نهایت پایداری بیشتر حرکت مدیا در طول کل فرآیند چاپ. بسیاری از اپراتورهای تازه‌کار این تنظیم را نادیده می‌گیرند و مستقیماً سراغ عیب‌یابی هد یا نرم‌افزار می‌روند، در حالی که ریشه‌ی بسیاری از خطاهای بندینگ و کج‌کشی مدیا، همین عدم تنظیم صحیح فنر رول بازکن دستگاه چاپ است. بازبینی دوره‌ای این تنظیم، به‌ویژه پس از تعویض نوع مدیا، بخشی از نگهداری پیشگیرانه‌ی هر دستگاه چاپ رول‌به‌رول محسوب می‌شود.

بررسی مشخصات فنی رول بازکن ۵۰ میلی‌متری

رول بازکن‌ها بر اساس قطر حفره‌ی داخلی مغزی رول (Core Diameter) دسته‌بندی می‌شوند، زیرا این قطر باید دقیقاً با لوله‌ی مقوایی یا فلزی رول مدیا تطابق داشته باشد.

تفاوت قطر حفره‌های استاندارد (۳۸ و ۵۰ میلی‌متر)

رول بازکن دستگاه چاپ معمولاً در دو قطر رایج تولید می‌شود: ۳۸ میلی‌متر و ۵۰ میلی‌متر. این عدد به قطر داخلی حفره‌ای اشاره دارد که پایه‌ی رول بازکن درون آن قرار می‌گیرد، نه قطر بیرونی رول مدیا. مدل ۳۸ میلی‌متری معمولاً در رول‌های سبک‌تر و برخی دستگاه‌های قدیمی‌تر دیده می‌شود، در حالی که مدل ۵۰ میلی‌متری برای رول‌های استاندارد صنعتی رایج‌تر است. استفاده از مدل نامناسب باعث لقی بیش‌ازحد یا عدم امکان نصب رول روی پایه‌ها می‌شود. تشخیص این دو سایز از روی ظاهر گاهی دشوار است، زیرا اختلاف ۱۲ میلی‌متری در نگاه اول محسوس نیست؛ به همین دلیل توصیه می‌شود همیشه با کولیس یا خط‌کش اندازه‌گیری دقیق انجام شود.

چرا مدل ۵۰ میلی‌متری (۵ سانتی‌متر) پرکاربردترین سایز در دستگاه‌های لارج‌فرمت است؟

اکثر تولیدکنندگان مدیای رولی برای بنر، فلکس، وینیل و کاغذ سابلیمیشن، از لوله‌ی مغزی با قطر داخلی ۵۰ میلی‌متری استفاده می‌کنند، زیرا این قطر استحکام کافی برای تحمل وزن رول‌های بلند و پهن را دارد. به همین دلیل، رول بازکن ۵۰ میلی متری در بیشتر دستگاه‌های اکوسالونت، سابلیمیشن و بنر به‌عنوان سایز پیش‌فرض در نظر گرفته می‌شود و رول بازکن بدون موتور دستگاه بنر با این قطر، بیشترین سازگاری را با مدیاهای موجود در بازار دارد. به همین دلیل، هنگام تعویض یا خرید رول بازکن دستگاه چاپ، اولین گزینه‌ای که فروشندگان قطعات یدکی بررسی می‌کنند معمولاً همین سایز ۵۰ میلی‌متری است.

راهنمای خرید و انتخاب رول بازکن از گروه تکنسین‌های مشهد

پیش از سفارش رول بازکن دستگاه چاپ از گروه تکنسین‌های مشهد، بهتر است نکات زیر را در نظر بگیرید:

• قطر داخلی مغزی رول مدیای خود را اندازه‌گیری کنید تا مطمئن شوید مدل ۵۰ میلی‌متری با آن سازگار است.

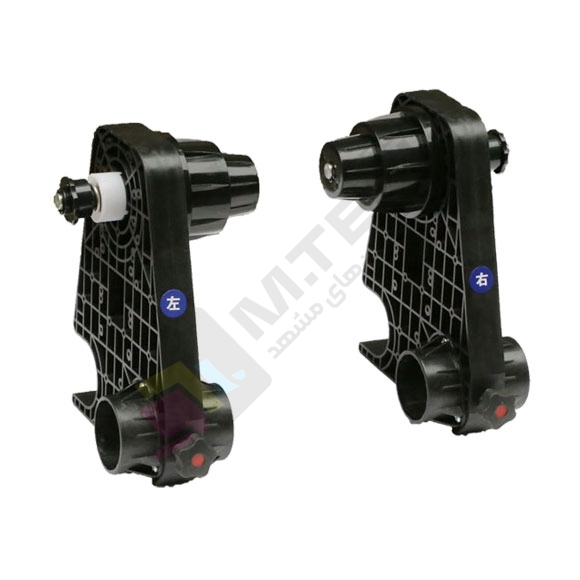

• این محصول به‌صورت جفت، یعنی یک پایه چپ و یک پایه راست، عرضه می‌شود؛ بنابراین برای هر رول بازکن به یک ست کامل نیاز دارید.
• اگر دستگاه شما هم رول بازکن و هم رول‌جمع‌کن دارد، بهتر است هر دو مجموعه از یک سایز و یک استاندارد باشند تا عملکرد کشش در کل مسیر مدیا هماهنگ بماند.
• بدنه‌ی پایه‌ها باید مقاوم و بادوام باشد تا در برابر وزن رول‌های سنگین و استفاده‌ی مداوم دچار شکستگی یا خمیدگی نشود.
• پیش از نصب، مکانیزم فنر را بررسی کنید تا مطمئن شوید در حالت آزاد و بدون گیرکردگی کار می‌کند.

گروه تکنسین‌های مشهد رول بازکن دستگاه چاپ را برای مدل‌های اکوسالونت، سابلیمیشن، بنر و سایر دستگاه‌های چاپ رول‌به‌رول با بدنه‌ی مقاوم و مکانیزم فنر باکیفیت عرضه می‌کند. در صورت عدم اطمینان از سایز یا سازگاری با مدل دستگاه‌تان، می‌توانید پیش از خرید مشخصات دستگاه یا عکس پایه‌ی فعلی را ارسال کنید تا مدل صحیح برایتان تشخیص داده شود. با توجه به اینکه این قطعه به‌صورت جفت عرضه می‌شود، سفارش یک عدد به‌تنهایی کافی نیست و باید هر دو پایه با هم تهیه شوند تا مجموعه‌ی کامل و سازگار در اختیار داشته باشید.
