استپ درایور لیدشاین DM542
16,000,000 تومان
استپ درایور لیدشاین DM542 (با نامگذاری فنی دقیقتر DM542) یک درایور میکرواستپ دو فاز محصول شرکت Leadshine چین است که برای راهاندازی استپ موتورهای NEMA17، ۲۳ و ۲۴ از جمله موتورهای خانواده 57HS طراحی شده است. طبق لیبل اصلی این محصول، ولتاژ ورودی آن ۲۰ تا ۵۰ ولت DC و جریان خروجی قابلتنظیم آن از ۱.۰۰ تا ۴.۲۰ آمپر پیک (معادل ۰.۷۱ تا ۳.۰۰ آمپر RMS) است که از طریق DIP سوییچهای SW1 تا SW3 تنظیم میشود.
ایناستپ درایور لیدشاین دارای جدول تفکیکشده برای تنظیم پالس بر دور (از ۴۰۰ تا ۲۵۶۰۰ پالس) از طریق سوییچهای SW5 تا SW8 است که امکان دقت میکرواستپ بالا را فراهم میکند. ورودیهای سیگنال شامل PUL، DIR و ENA است و برای کنترل ساده Step/Direction مناسب میباشد.
گروه تکنسینهای مشهد استپ درایور لیدشاین DM542 را بهصورت اورجینال و با گارانتی تعویض عرضه میکند و امکان سفارش همزمان آن با استپ موتور جفتشده را نیز فراهم کرده است.

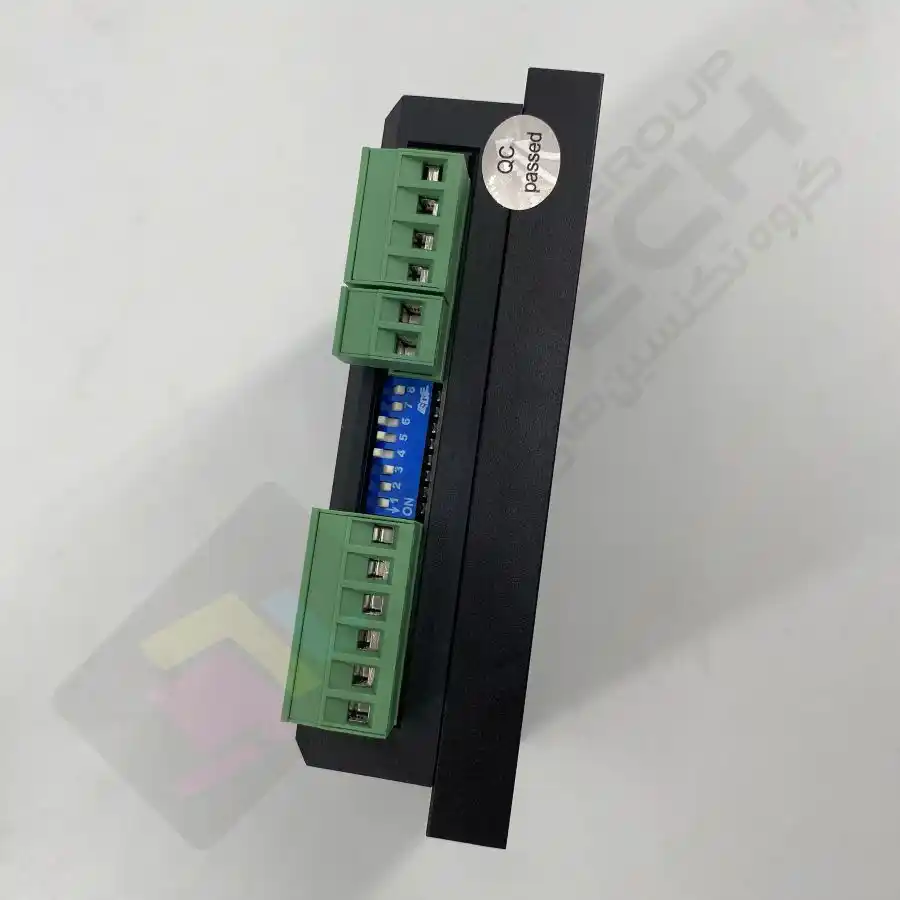

استپ درایور لیدشاین DM542
استپ درایور لیدشاین DM542 یکی از پرکاربردترین درایورهای میکرواستپ دو فاز در صنعت CNC و دستگاههای چاپ و برش است که توسط شرکت Leadshine چین تولید میشود. این محصول با نام فنی دقیقتر DM542 نیز شناخته میشود و روی لیبل اصلی بدنه با عنوان “Microstep Drive DM542” مشخص شده است. گروه تکنسینهای مشهد استپ درایور لیدشاین M542 را بهصورت اورجینال و با گارانتی تعویض عرضه میکند.
جداول تنظیمات استپ درایور لیدشاین M542

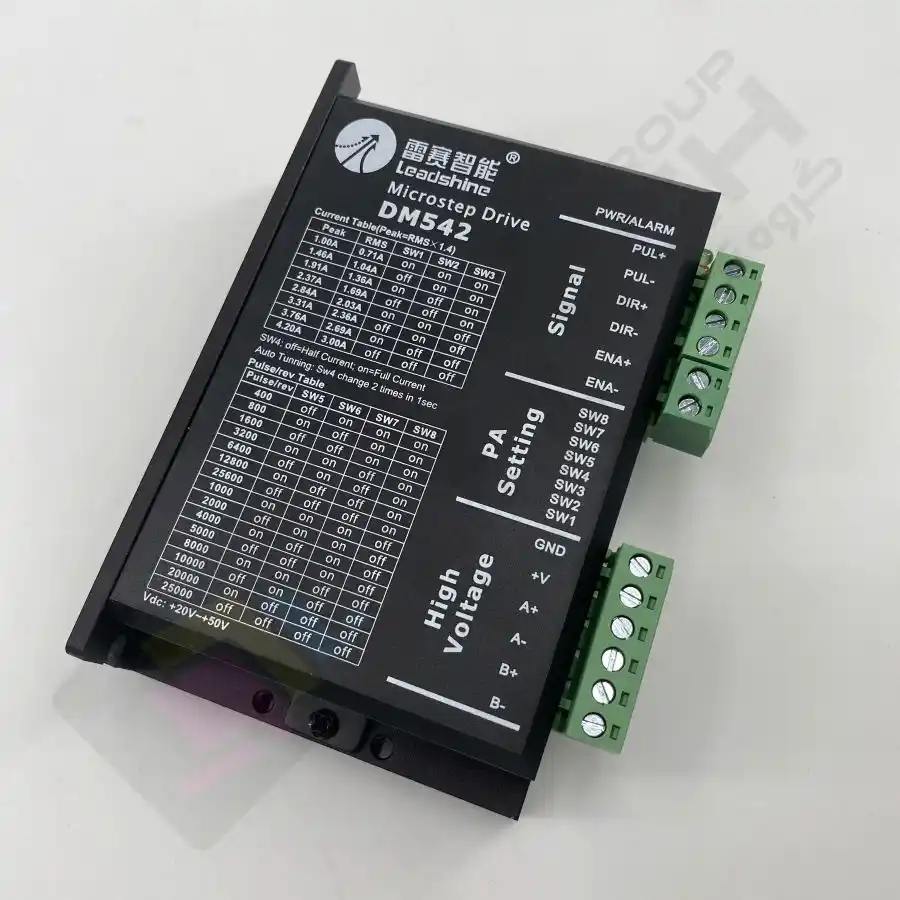

روی بدنه هر استپ درایور لیدشاین دو لیبل اطلاعاتی نصب شده است: یک لیبل شامل جداول کامل تنظیمات DIP سوییچ برای جریان و میکرواستپ، و یک لیبل کوچکتر شامل مدل، شماره سریال و آدرس سازنده. طبق لیبل اصلی، ولتاژ ورودی این درایور بین ۲۰ تا ۵۰ ولت DC است.
جدول تنظیم جریان خروجی (Current Table)
جریان خروجی استپ درایور لیدشاین DM542 از طریق سه سوییچ SW1 تا SW3 در هشت پله قابلتنظیم است. طبق فرمول درجشده روی لیبل (Peak = RMS × 1.4)، مقادیر دقیق به شرح جدول زیر است:
| جریان پیک (آمپر) | جریان RMS (آمپر) | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 1.00 | 0.71 | on | on | on |
| 1.46 | 1.04 | off | on | on |
| 1.91 | 1.36 | on | off | on |
| 2.37 | 1.69 | off | off | on |
| 2.84 | 2.03 | on | on | off |
| 3.31 | 2.36 | off | on | off |
| 3.76 | 2.69 | on | off | off |
| 4.20 | 3.00 | off | off | off |
سوییچ SW4 نیز کاهش جریان در حالت سکون (Idle Current) را کنترل میکند: در حالت off جریان به نصف کاهش مییابد و در حالت on جریان کامل حفظ میشود. قابلیت Auto Tuning با تغییر دوباره وضعیت SW4 در بازه یک ثانیه فعال میشود.
جدول تنظیم پالس بر دور (Microstep Resolution)
استپ درایور لیدشاین DM542 امکان تنظیم دقت میکرواستپ را از طریق سوییچهای SW5 تا SW8 در ۱۵ پله فراهم میکند:
| پالس بر دور | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 25000 | off | off | off | off |
مشخصات کامل و ترمینالهای سیگنال
| پارامتر | مقدار (طبق لیبل اصلی محصول) |
|---|---|
| سازنده | Leadshine، ساخت چین |
| مدل | DM542 (نام تجاری: M542) |
| نوع محصول | Microstep Drive (درایور میکرواستپ دو فاز) |
| ولتاژ ورودی | ۲۰ تا ۵۰ ولت DC |
| جریان خروجی پیک | ۱.۰۰ تا ۴.۲۰ آمپر (قابلتنظیم در ۸ پله) |
| جریان خروجی RMS | ۰.۷۱ تا ۳.۰۰ آمپر |
| دقت میکرواستپ | ۴۰۰ تا ۲۵۶۰۰ پالس بر دور (۱۵ پله قابلتنظیم) |
| ورودیهای سیگنال | PUL+/PUL-، DIR+/DIR-، ENA+/ENA- |
| خروجی وضعیت | PWR/ALARM |
| ترمینالهای قدرت | GND، +V، A+/A-، B+/B- |
| موتور استاندارد سازگار | استپ موتورهای دو فاز NEMA17، ۲۳ و ۲۴ از جمله خانواده 57HS |
برای مشاهده کاتالوگ رسمی و اطلاعات تکمیلی محصولات درایور استپ موتور لیدشاین میتوانید به وبسایت رسمی این شرکت به آدرس leadshine.com مراجعه کنید.

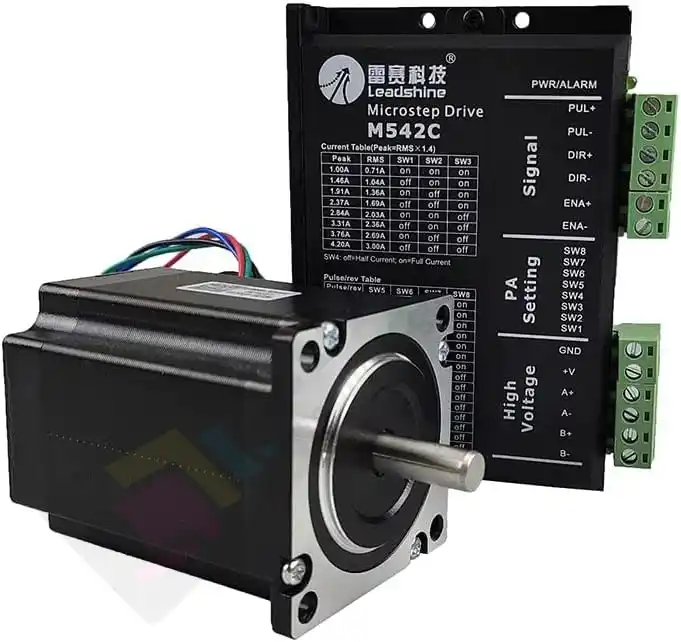

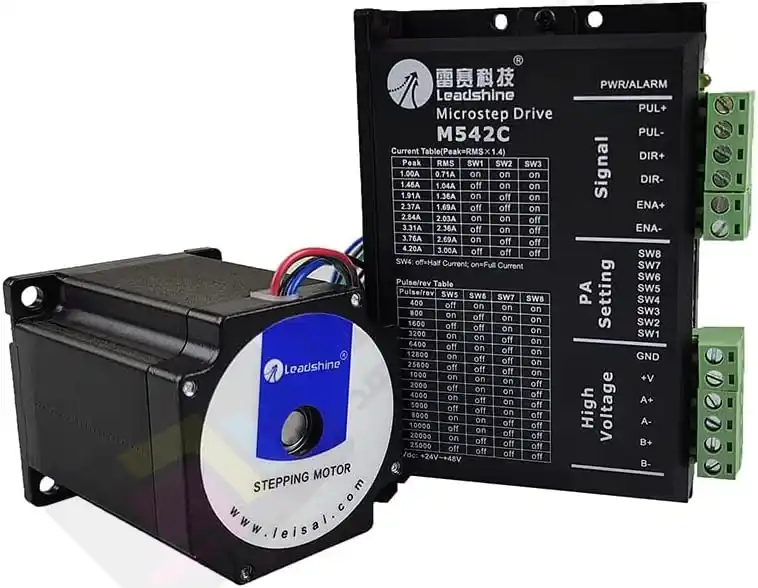

ست کامل استپ درایور لیدشاین DM542 با موتور 57HS
استپ درایور لیدشاین DM542 معمولاً بههمراه استپ موتورهای خانواده 57HS به کار میرود. نکته فنی مهم این است که جریان فاز نامی برخی مدلهای 57HS (مانند نسخههای ۵.۰ آمپری) از حداکثر جریان خروجی این درایور (۴.۲۰ آمپر پیک) بالاتر است؛ در چنین شرایطی موتور کمی پایینتر از ظرفیت کامل جریان خود کار خواهد کرد که برای اکثر کاربردهای محور حرکتی مشکلساز نیست. برای مشاهده مشخصات کامل موتور سازگار و ثبت سفارش همزمان درایور و موتور، به صفحه محصول استپ موتور Leadshine 57HS21A مراجعه کنید. سفارش همزمان این دو قطعه از یک منبع، ریسک عدم تطابق جریان و پارامترها را به حداقل میرساند.
نکات نصب و راهاندازی
- پیش از سیمکشی، از قطع کامل برق ورودی اطمینان حاصل کنید.
- ترمینالهای A+/A- و B+/B- باید دقیقاً مطابق سیمهای فاز موتور متصل شوند تا از چرخش نامنظم جلوگیری شود.
- جریان خروجی را طبق جدول Current Table و بر اساس جریان فاز نامی موتور خود (نه بالاتر) با سوییچهای SW1 تا SW3 تنظیم کنید.
- برای کاهش لرزش موتور در سرعت پایین، پالس بر دور بالاتر (مثلاً ۶۴۰۰ یا ۱۲۸۰۰) را با سوییچهای SW5 تا SW8 انتخاب کنید.
- ولتاژ تغذیه ورودی را در محدوده مجاز ۲۰ تا ۵۰ ولت DC نگه دارید؛ ولتاژهای بالاتر باعث افزایش نویز و حرارت میشود.
سوالات متداول
آیا استپ درایور لیدشاین DM542 با موتورهای NEMA34 هم سازگار است؟
خیر، این درایور برای موتورهای دو فاز NEMA17، ۲۳ و ۲۴ طراحی شده و برای موتورهای بزرگتر مانند NEMA34 مناسب نیست.
آیا گارانتی تعویض برای این محصول ارائه میشود؟
بله، گروه تکنسینهای مشهد استپ درایور لیدشاین DM542 را با گارانتی تعویض و پشتیبانی فنی برای نصب و راهاندازی عرضه میکند در صورتی که این محصول توسط تکنسینهای خود مجموعه نصب و راهاندازی گردد.
