استپر موتور 17HS4401S-22B

معرفی استپر موتور 17HS4401S-22B

استپر موتور 17HS4401S-22B یک موتور پله‌ای دو فاز با فریم استاندارد NEMA 17 است که در برخی دستگاه‌های چاپ صنعتی سابلیمیشن به کار می‌رود. برخلاف سروو موتورها که از فیدبک انکودر برخوردارند، این موتور به‌صورت حلقه باز (Open-Loop) کار می‌کند؛ یعنی حرکت آن صرفاً بر اساس پالس‌های دریافتی از درایور انجام می‌شود، بدون گزارش موقعیت واقعی شفت.

نکته مهم در مورد استپر موتور 17HS4401S-22B، نحوه اتصال آن به سیستم کنترلی دستگاه است. در دستگاه‌های صنعتی سابلیمیشن، درایور این موتور به‌صورت مجزا نصب نمی‌شود؛ بلکه مدار درایور مستقیماً روی خود مادربرد دستگاه تعبیه شده است. این طراحی، نیاز به کابل‌کشی اضافه و بورد جداگانه را از بین می‌برد و احتمال بروز خطای اتصال را کاهش می‌دهد.

ویژگی‌ها و مزایای استپر موتور 17HS4401S-22B

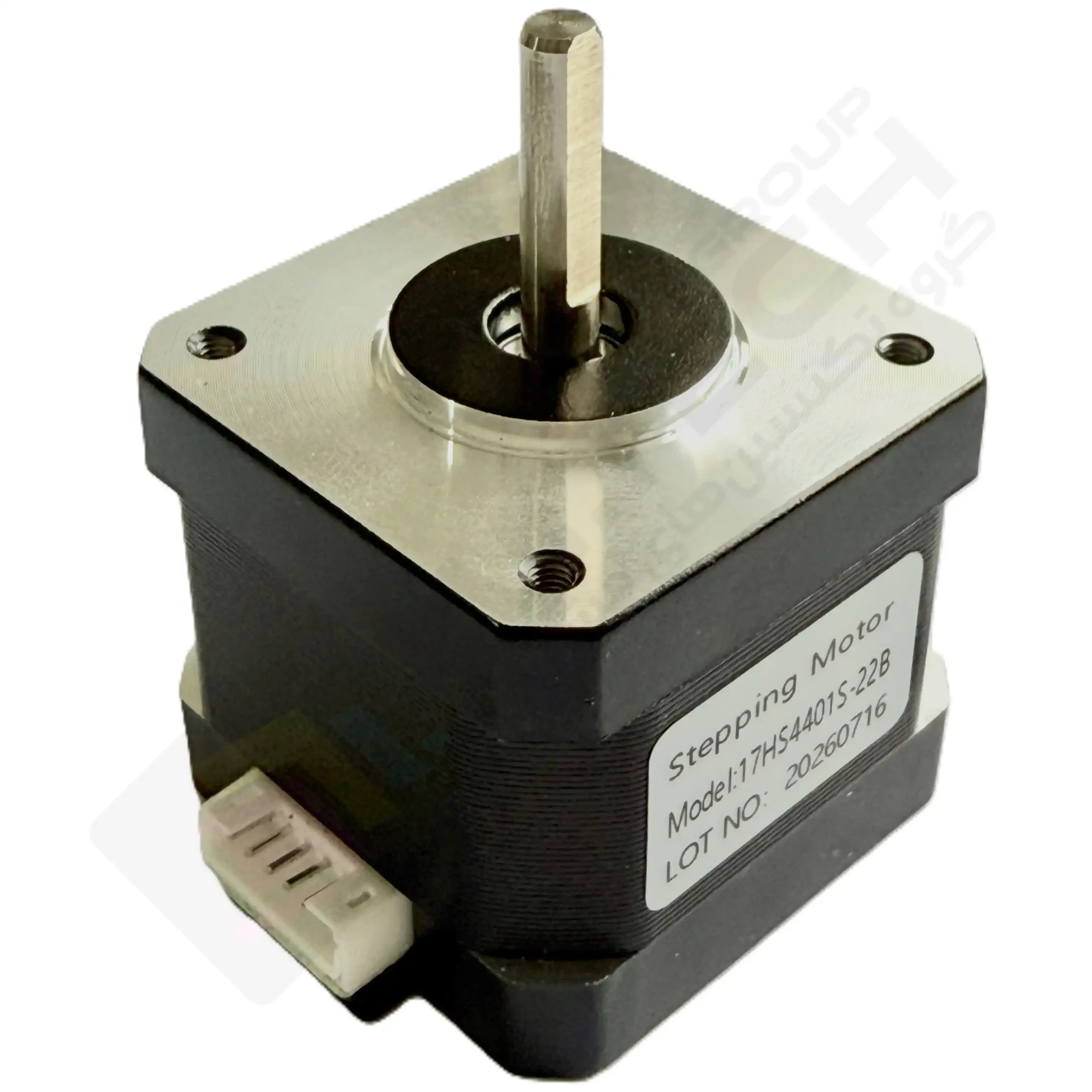

این مدل با ابعاد فیزیکی فشرده و استاندارد، برای نصب در فضاهای محدود زیر هدهای چاپ طراحی شده است. شفت ۵ میلی‌متری آن دارای یک سطح پخ (D-Shaft) است که از لغزش پولی یا کوپلینگ روی شفت جلوگیری می‌کند و اتصال محکم‌تری ایجاد می‌کند.

• فریم استاندارد NEMA 17 با سازگاری بالا با مکانیزم‌های موجود
• شفت ۵ میلی‌متری با سطح پخ برای جلوگیری از لغزش قطعات متصل
• سازگاری مستقیم با درایور تعبیه‌شده روی مادربرد دستگاه، بدون نیاز به بورد جانبی
• ساختار فشرده و وزن مناسب برای نصب در فضاهای محدود دستگاه
• دقت گام مناسب برای حرکت‌های کوتاه و تکراری مانند کپ استیشن
• قیمت اقتصادی نسبت به سروو موتور یا ایزی سروو برای کاربردهای غیرحساس

کاربردهای این استپر موتور

اصلی‌ترین کاربرد استپر موتور 17HS4401S-22B در دستگاه‌های گروه تکنسین‌های مشهد، حرکت مکانیزم کپ استیشن زیر هدهای چاپ در برخی دستگاه‌های صنعتی سابلیمیشن است. کپ استیشن وظیفه دارد در زمان توقف دستگاه، سر هدها را بپوشاند تا از خشک‌شدن جوهر و گرفتگی نازل‌ها جلوگیری شود؛ این حرکت نیازی به دقت میکرونی سروو موتور ندارد و استپر موتور به‌خوبی از پس آن برمی‌آید.

بر روی دستگاه‌های گروه تکنسین‌های مشهد، این مدل صرفاً برای کپ استیشن استفاده می‌شود و در محورهای اصلی حرکتی مانند محور X یا Y به کار نمی‌رود. با این حال، با توجه به رواج این کد فنی در بازار قطعات صنعتی، احتمال دارد همین مدل در سایر صنایع و ماشین‌آلات مشابه، مانند تجهیزات CNC سبک یا دستگاه‌های موقعیت‌یابی خطی، نیز کاربرد داشته باشد.

مشخصات فنی استپر موتور 17HS4401S-22B

جدول زیر مشخصات فیزیکی و فنی استپر موتور 17HS4401S-22B را نشان می‌دهد. پیش از سفارش، بهتر است این ابعاد را با فضای نصب دستگاه خود مقایسه کنید.

نصب، استفاده و نگهداری استپر موتور

پیش از نصب استپر موتور 17HS4401S-22B، دستگاه را کاملاً خاموش و برق آن قطع کنید تا از آسیب احتمالی به مدار درایور روی مادربرد جلوگیری شود. کانکتور ۶ پین موتور را به کابل رابط متصل کرده و سر دیگر کابل را با دقت در جایگاه ۴ پین روی مادربرد قرار دهید؛ جهت صحیح کانکتور را پیش از اتصال بررسی کنید.

پس از نصب، مکانیزم کپ استیشن را به‌صورت دستی حرکت دهید و مطمئن شوید شفت موتور بدون گیرکردن می‌چرخد. وجود سطح پخ روی شفت کمک می‌کند پولی یا کوپلینگ متصل، دقیقاً در جای خود قفل شود و در حین کار لغزش نداشته باشد.

در نگهداری دوره‌ای، بررسی کنید کانکتور ۶ پین موتور و پورت ۴ پین مادربرد شل یا اکسیدشده نباشند؛ چون اتصال ضعیف می‌تواند باعث پرش یا توقف ناگهانی حرکت کپ استیشن شود. همچنین از ورود جوهر یا رطوبت به داخل بدنه موتور جلوگیری کنید.

سوالات متداول درباره استپر موتور 17HS4401S-22B

آیا استپر موتور 17HS4401S-22B نیاز به درایور جداگانه دارد؟
خیر، در دستگاه‌های سابلیمیشن صنعتی گروه تکنسین‌های مشهد، مدار درایور این موتور روی خود مادربرد تعبیه شده و نیازی به بورد یا درایور مجزا نیست.

این موتور در کدام بخش دستگاه استفاده می‌شود؟
کاربرد اصلی آن حرکت مکانیزم کپ استیشن زیر هدهای چاپ است، نه محورهای اصلی حرکتی مانند X یا Y.

آیا می‌توان این موتور را روی محور X یا Y دستگاه چاپ استفاده کرد؟
در دستگاه‌های سابلیمیشن صنعتی رایج، این موتور فقط برای کپ استیشن طراحی و استفاده می‌شود و جایگزین سروو موتور یا ایزی سروو محورهای اصلی نیست.

تفاوت شفت این موتور با مدل‌های معمولی چیست؟
شفت ۵ میلی‌متری آن دارای یک سطح پخ (D-Shaft) است که از لغزش پولی یا کوپلینگ روی شفت جلوگیری می‌کند.

آیا این مدل در صنایع دیگر هم کاربرد دارد؟
بله، با توجه به رواج این کد فنی در بازار قطعات صنعتی، احتمال استفاده از آن در تجهیزات مشابه مانند دستگاه‌های CNC سبک نیز وجود دارد.

کانکتور این موتور چه نوعی است؟

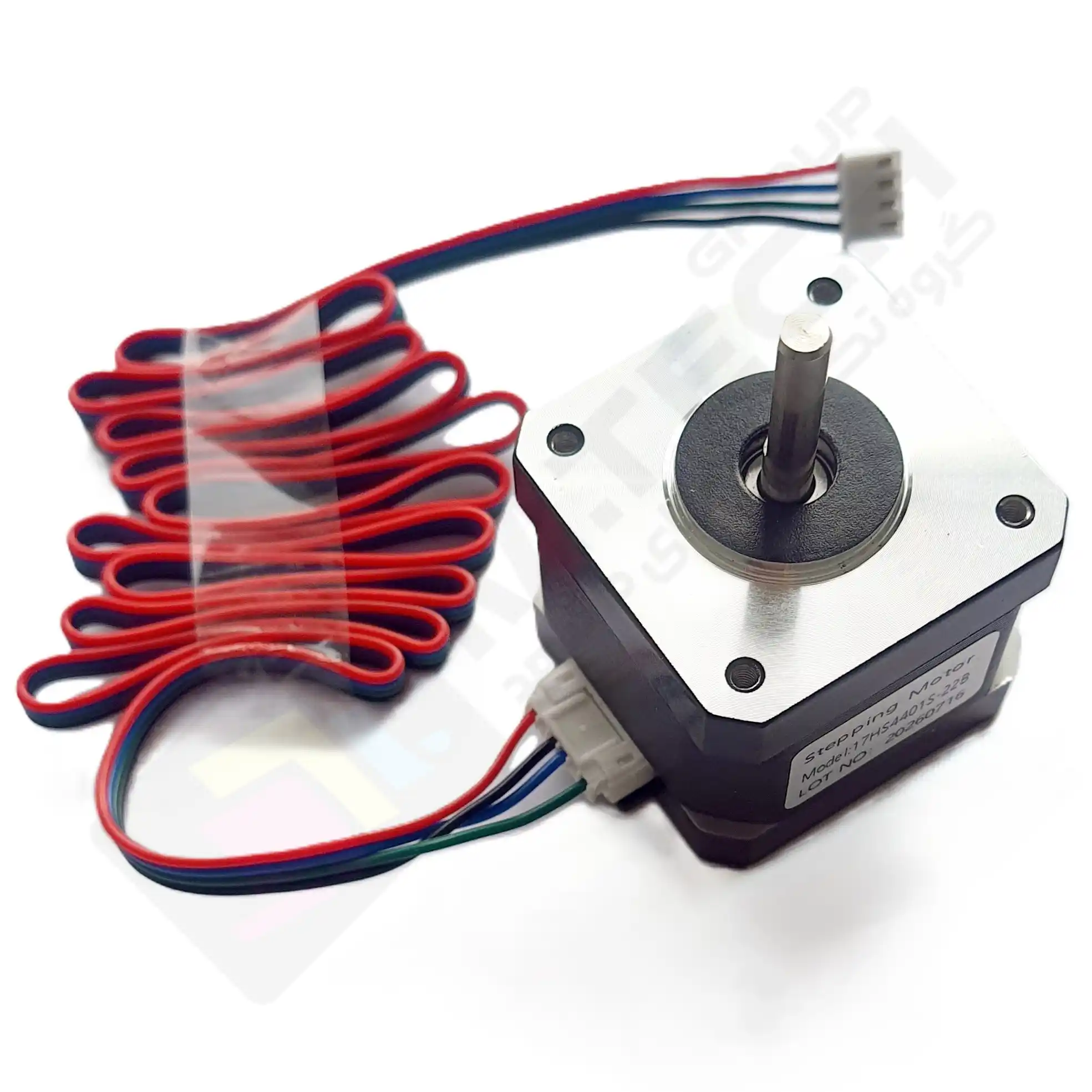

موتور دارای پورت سفید ۶ پین روی بدنه است که با کابل یک‌متری ۴ رشته‌ای به پورت ۴ پین روی مادربرد متصل می‌شود.

جمع‌بندی و خرید استپر موتور 17HS4401S-22B

استپر موتور 17HS4401S-22B گزینه‌ای مطمئن و اقتصادی برای تعویض مکانیزم کپ استیشن در دستگاه‌های صنعتی سابلیمیشن است. طراحی ساده آن، همراه با درایور تعبیه‌شده روی مادربرد، نصب و نگهداری این قطعه را برای تکنسین‌ها راحت‌تر می‌کند. برای اطمینان از سازگاری کامل با مدل دستگاه خود، پیش از خرید با کارشناسان گروه تکنسین‌های مشهد مشورت کنید.
