کابل برق ایگاس

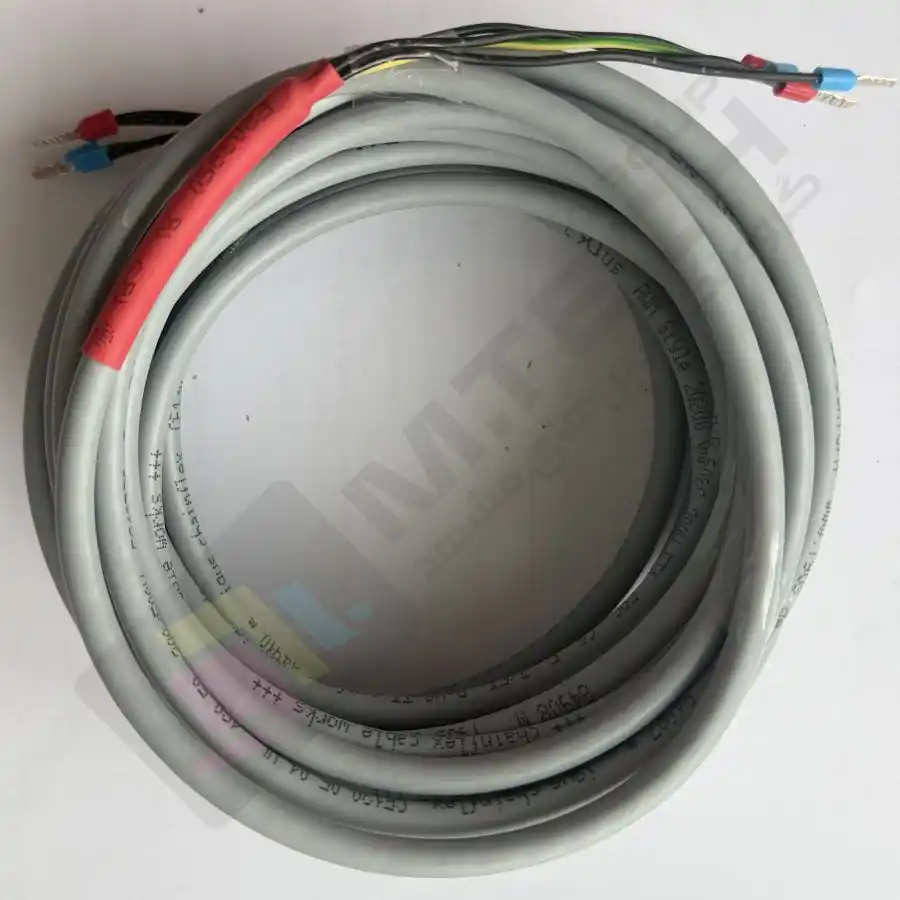

کابل برق ایگاس CF130.04.UL چیست؟

وقتی صحبت از انتقال برق و سیگنال کنترل در قطعات متحرک دستگاه‌های صنعتی به میان می‌آید، یکی از اسامی که همیشه در کنار برندهای معتبر اروپایی شنیده می‌شود igus آلمان است. کابل برق ایگاس مدل CF130.04.UL از سری معروف Chainflex این شرکت است؛ سری‌ای که به‌طور اختصاصی برای کار در داخل زنجیرهای انرژی (Energy Chain یا Drag Chain) طراحی شده و توانایی تحمل خم‌وراست شدن پیوسته را دارد. کاربرد اصلی این محصول در صنعت چاپ، انتقال برق DC از منبع تغذیه دستگاه به هدبرد و هدهای چاپ از داخل زنجیر انرژی است؛ کاربردی که این کابل را به گزینه‌ای بسیار مطمئن برای انتقال حساس برق هدبرد در دستگاه‌های چاپ بنر، اکوسالونت، UV و سابلیمیشن تبدیل کرده است.

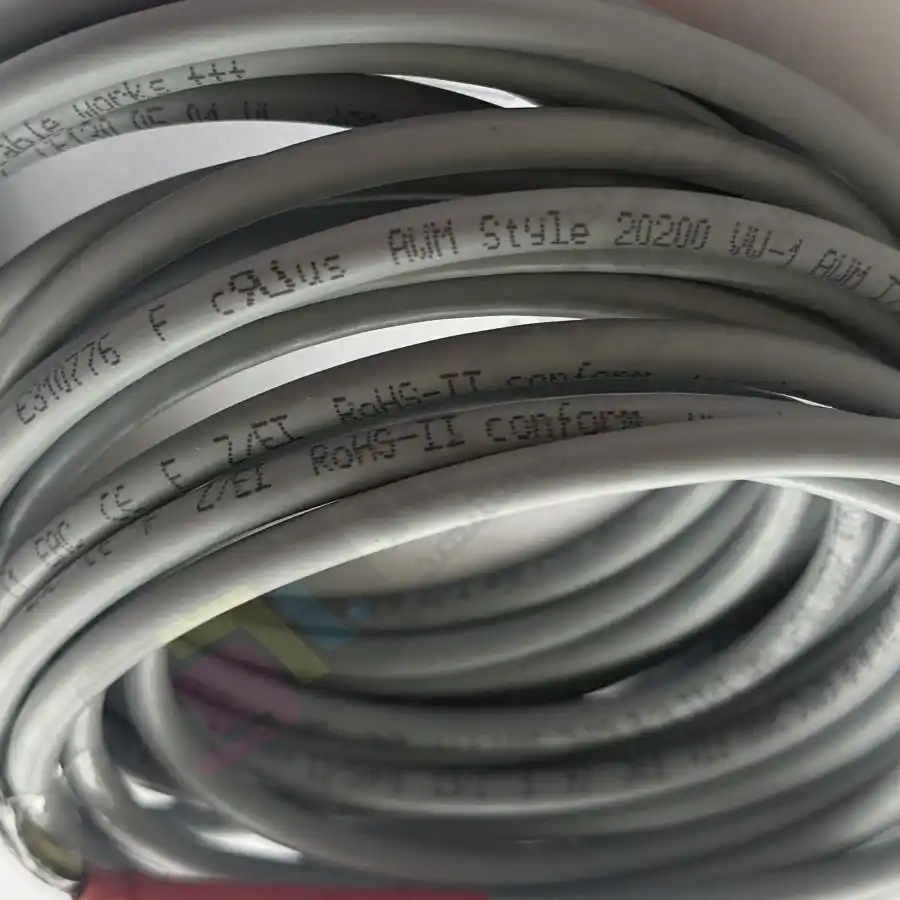

رمزگشایی کدهای روی بدنه کابل برق ایگاس

روی بدنه هر کابل Chainflex مجموعه‌ای از کدها و استانداردها چاپ شده که شناخت آن‌ها به خریدار کمک می‌کند از اصالت و کاربرد صحیح محصول مطمئن شود. در ادامه مهم‌ترین این کدها برای این مدل خاص از کابل برق ایگاس بررسی می‌شود.

مدل و ساختار داخلی: CF130.04.UL

عبارت chainflex نشان‌دهنده سری کابل‌های مخصوص حرکت مداوم داخل انرژی چین است. کد CF130 مربوط به رده کابل‌های کنترل (Control Cable) بوده، عدد ۰۴ به معنای چهار رشته هادی و پسوند UL نیز به معنای دارا بودن تأییدیه آزمایشگاه Underwriters Laboratories آمریکا است. این ترکیب نشان می‌دهد کابل برای انتقال برق DC و سیگنال کنترل طراحی شده، نه برای انتقال داده پرسرعت مانند اترنت.

سطح مقطع رشته‌ها: 4G0.50

در این کد، عدد ۴ تعداد رشته‌ها، حرف G نشان‌دهنده وجود سیم ارت به رنگ سبز و زرد، و عدد ۰.۵۰ سطح مقطع هر رشته بر حسب میلی‌متر مربع است. به بیان دیگر، این کابل شامل سه رشته مشکی شماره‌گذاری‌شده به‌همراه یک رشته ارت با سطح مقطع ۰.۵ میلی‌متر مربع است که برای انتقال برق DC هدبرد کاملاً کافی و مناسب است.

ولتاژ نامی و رتبه‌بندی‌های ایمنی

رتبه ولتاژ 300/500V مطابق استاندارد اروپا برای مدارهای کنترل کاملاً مناسب است، در حالی‌که طبق استاندارد UL این کابل برای ۳۰۰ ولت رتبه‌بندی شده است. شماره E310776 نیز شماره فایل ثبت این محصول در پایگاه داده UL است که با جست‌وجوی آن، igus به‌عنوان تولیدکننده رسمی تأیید می‌شود. عبارت AWM Style 20200 به معنای Appliance Wiring Material بوده و یکی از استانداردهای شناخته‌شده UL برای کابل‌های صنعتی محسوب می‌شود.

مقاومت در برابر آتش و دما

کد VW-1 نشان می‌دهد این محصول تست مقاومت در برابر شعله UL را با موفقیت پشت سر گذاشته و FT1 نیز معادل همین استاندارد در کانادا است. حداکثر دمای مجاز طبق UL برابر با ۶۰ درجه سانتی‌گراد اعلام شده، هرچند طبق استاندارد اروپایی و در حالت نصب ثابت، دمای کاری می‌تواند تا حدود ۷۰+ درجه نیز افزایش یابد. کلاس‌بندی AWM I/II A/B نیز مربوط به استفاده این کابل در تجهیزات صنعتی است.

گواهی‌نامه‌های بین‌المللی

این محصول علاوه بر تأییدیه UL، دارای نشان EAC برای صادرات به کشورهای اتحادیه اقتصادی اوراسیا، نشان CE برای انطباق با استانداردهای اتحادیه اروپا، و گواهی RoHS-II Conform به معنای عاری بودن از سرب و مواد خطرناک است. عبارت «chainflex cable works» نیز شعار تبلیغاتی ثابت igus است که روی تمام محصولات این سری چاپ می‌شود.

جدول مشخصات فنی کابل برق ایگاس CF130.04.UL

کاربرد کابل برق ایگاس در انتقال برق هدبرد و هد چاپ

یکی از حساس‌ترین مسیرهای سیم‌کشی در دستگاه‌های چاپ دیجیتال، مسیر انتقال برق DC از منبع تغذیه اصلی دستگاه به هدبرد و از آنجا به هد چاپ است. این مسیر معمولاً از داخل زنجیر انرژی (Chain) عبور می‌کند و به همراه کریج به‌طور مداوم حرکت می‌کند. کابل برق ایگاس به دلیل طراحی مخصوص کار پیوسته در انرژی چین، افت ولتاژ پایین و مقاومت بالا در برابر خستگی مکانیکی، یکی از بهترین گزینه‌ها برای این کاربرد حساس محسوب می‌شود و در تمامی انواع دستگاه‌های چاپ بنر، اکوسالونت، سابلیمیشن و UV قابل استفاده است. برخی از پرکاربردترین موارد استفاده آن عبارت‌اند از:

• انتقال برق DC از پاور دستگاه به هدبرد
• تغذیه برق هدهای چاپ اکوسالونت، سابلیمیشن و UV
• سیم‌کشی برق موتورهای سروو و بردهای حرکتی
• اتصال سنسورها، لیمیت سوئیچ‌ها و شیرهای برقی
• سیم‌کشی عمومی داخل زنجیر انرژی در ماشین‌آلات اتوماسیون و CNC

آیا کابل برق ایگاس برای همه دستگاه‌های چاپ مناسب است؟

بله، از آنجا که این کابل برای انتقال برق DC طراحی شده، در تمامی برندها و مدل‌های دستگاه چاپ از جمله Allwin، Flora، Human، Icontek، Wit-Color، Challenger، SkyColor و برندهای مشابه قابل استفاده است. لازم به ذکر است این مدل مشخص، نسخه بدون شیلد (Unshielded) است؛ برای مدارهایی با سیگنال بسیار حساس‌تر مانند خروجی انکودر با دقت بالا یا پروتکل‌های ارتباطی نظیر RS-485 و CAN در محیط‌های پرنویز، سری‌های شیلددار مانند CF140 گزینه مناسب‌تری هستند، اما برای انتقال برق هدبرد، همین کابل برق ایگاس استاندارد به‌طور کامل پاسخگوی نیاز است.

چرا کابل برق ایگاس اصل بخریم؟

در بازار ایران، نمونه‌های تقلبی و کپی‌شده از کابل‌های صنعتی اروپایی کم نیستند؛ محصولاتی که ظاهراً شبیه نمونه اصل‌اند اما از نظر جنس هادی، مقاومت عایق و دوام در برابر خمش مداوم، عملکرد پایین‌تری دارند و می‌توانند در بلندمدت باعث افت ولتاژ، قطعی برق هدبرد، آسیب به هد چاپ یا خرابی زودهنگام تجهیزات شوند. خرید نسخه اصل به همراه کد ثبت UL و گواهی‌نامه‌های معتبر، تضمینی برای عملکرد پایدار و انتقال ایمن برق حساس هدبرد است.

خرید کابل برق ایگاس از گروه تکنسین‌های مشهد

گروه تکنسین‌های مشهد این محصول را به‌صورت اصل و مستقیم از منابع معتبر تأمین کرده و امکان برش کابل به طول دلخواه مشتری را فراهم می‌کند. کارشناسان فنی این مجموعه، پیش از خرید، می‌توانند بر اساس مدل دستگاه و مسیر عبور کابل، مناسب‌ترین طول و گزینه از میان سری‌های مختلف Chainflex را پیشنهاد دهند تا از خرید کابل نامناسب یا بیش از نیاز جلوگیری شود. همچنین در صورت نیاز به سیم‌کشی برق هدبرد، سنسور یا موتور سروو در پروژه‌های تعمیر و نگهداری، امکان مشاوره فنی رایگان برای مشتریان فراهم است.

سوالات متداول

کابل برق ایگاس برای انتقال چه نوع برقی مناسب است؟

این کابل برای انتقال برق DC از منبع تغذیه دستگاه به هدبرد و هد چاپ طراحی شده و برای همین منظور در بیشتر دستگاه‌های چاپ دیجیتال به کار می‌رود.

آیا این کابل شیلددار است؟

خیر، این مدل نسخه بدون شیلد است. برای سیگنال‌های بسیار حساس یا ارتباطات پرفرکانس، استفاده از سری‌های شیلددار مانند CF140 توصیه می‌شود.

حداکثر طول قابل تأمین چقدر است؟

بسته به موجودی انبار، امکان برش و تأمین طول دلخواه بر اساس نیاز پروژه وجود دارد. برای طول‌های بالای ۵۰ متر، بهتر است پیش از سفارش با کارشناسان فنی هماهنگ شود تا محدودیت‌های نصب و شعاع خم در نظر گرفته شود.

چگونه از اصالت کابل مطمئن شویم؟

وجود شماره فایل ثبت UL روی بدنه کابل و امکان استعلام آن در پایگاه داده رسمی UL، یکی از ساده‌ترین راه‌های تشخیص اصالت محصول نسبت به نمونه‌های تقلبی موجود در بازار است.

جمع‌بندی

در یک نگاه، کابل برق ایگاس مدل CF130.04.UL یک کابل چهار رشته با سطح مقطع ۰.۵ میلی‌متر مربع است که به‌طور اختصاصی برای انتقال برق DC از پاور دستگاه به هدبرد و هد چاپ در داخل زنجیر انرژی طراحی شده و دارای گواهی‌نامه‌های معتبر بین‌المللی از جمله UL، CE، EAC و RoHS-II است. این محصول در تمامی برندها و مدل‌های دستگاه‌های چاپ بنر، اکوسالونت، سابلیمیشن و UV گزینه‌ای مطمئن و باکیفیت برای تغذیه برق حساس هدبرد به شمار می‌رود.
