راهنمای جامع سروو موتور دستگاه چاپ و سروو درایور

مقدمه: چرا دقت حرکت در چاپ لارج‌فرمت حیاتی است؟

سروو موتور دستگاه چاپ یکی از حساس‌ترین قطعات در دستگاه‌های چاپ لارج‌فرمت است. کوچک‌ترین خطای حرکتی در محور کریج یا محور فید مدیا، مستقیماً روی کیفیت چاپ اثر می‌گذارد. در دستگاه‌های بنر، اکوسالونت و یووی، این خطا معمولاً به شکل بندینگ (خطوط افقی نامنظم) یا عدم هم‌ترازی رنگ‌ها ظاهر می‌شود.

تصور کنید هد چاپگر باید در هر پاس، دقیقاً روی همان مسیر قبلی حرکت کند. اگر این حرکت حتی چند میکرون خطا داشته باشد، چشم انسان آن را به‌صورت نوار یا لکه‌های ناموزون روی طرح چاپ‌شده می‌بیند. به همین دلیل، انتخاب و نگهداری درست سروو موتور و سروو درایور، مستقیماً روی راندمان تولید و کیفیت خروجی دستگاه اثر می‌گذارد.

در این راهنما، عملکرد سروو موتور و سروو درایور را از پایه تا سطح عیب‌یابی تخصصی بررسی می‌کنیم؛ همراه با معرفی برندهای رایج بازار مانند لیدشاین، پاناسونیک و فوجی.

مبانی پایه: سروو موتور و سروو درایور چیست و چه فرقی با استپ موتور دارند؟

تعریف دقیق سروو موتور و حلقه بسته (Closed-Loop)

سروو موتور نوعی موتور الکتریکی است که موقعیت، سرعت و شتاب خود را به‌طور پیوسته کنترل می‌کند. تفاوت اصلی آن با موتورهای معمولی، وجود یک انکودر (Encoder) روی بدنه موتور است. این انکودر موقعیت واقعی شفت موتور را اندازه‌گیری و به سروو درایور گزارش می‌کند.

این فرآیند را «حلقه بسته» یا Closed-Loop می‌نامند. مثالی ساده: مانند ترموستات خانه که دما را می‌سنجد و اگر با دمای هدف فاصله داشته باشد، دستور روشن یا خاموش شدن سیستم گرمایش را می‌دهد. سروو موتور نیز دقیقاً همین‌طور کار می‌کند؛ اگر موقعیت واقعی شفت با موقعیت هدف اختلاف داشته باشد، درایور بلافاصله جریان موتور را اصلاح می‌کند.

تفاوت سروو موتور دستگاه چاپ و استپ موتور

تفاوت سروو موتور دستگاه چاپ و استپ موتور موضوعی است که کاربران دستگاه‌های چاپ زیاد می‌پرسند. استپ موتور بدون فیدبک کار می‌کند؛ یعنی درایور فرض می‌کند موتور دقیقاً به همان اندازه فرمان‌داده‌شده حرکت کرده است. اما سروو موتور به لطف انکودر، این حرکت را واقعاً تأیید می‌کند.

لازم به ذکر است که استپ موتور و استپ درایور همچنان در برخی دستگاه‌های سبک‌تر و اقتصادی‌تر کاربرد دارند. برای این منظور، محصولاتی مانند استپ موتور لیدشاین 57HS و استپ درایور لیدشاین DM542 از گزینه‌های معتبر و پرکاربرد بازار هستند.

در دستگاه‌های چاپ، برد اصلی دستگاه مادربرد (MotherBoard)، تمام دستورهای حرکتی از مادربرد صادر و به سروو درایور ارسال می‌شود.

سروو درایور (Servo Driver) چیست و وظیفه پردازش فرمان را چگونه انجام می‌دهد؟

سروو درایور واسط میان مادربرد دستگاه و سروو موتور دستگاه چاپ است. وظیفه اصلی آن، تبدیل فرمان‌های دریافتی به جریان و ولتاژ مناسب برای موتور است. درایور به‌طور پیوسته داده انکودر را می‌خواند، آن را با فرمان هدف مقایسه می‌کند و در صورت وجود اختلاف، جریان موتور را اصلاح می‌کند.

این فرآیند در کسری از ثانیه و به‌صورت مداوم تکرار می‌شود. تنظیمات داخلی درایور که به آن‌ها Gain یا PID گفته می‌شود، تعیین می‌کنند موتور با چه سرعت و قدرتی به این اختلاف واکنش نشان دهد. تنظیم نادرست همین پارامترها، یکی از علل اصلی مشکلاتی مانند لرزش یا کله‌زدن موتور است که در بخش عیب‌یابی به آن می‌پردازیم.

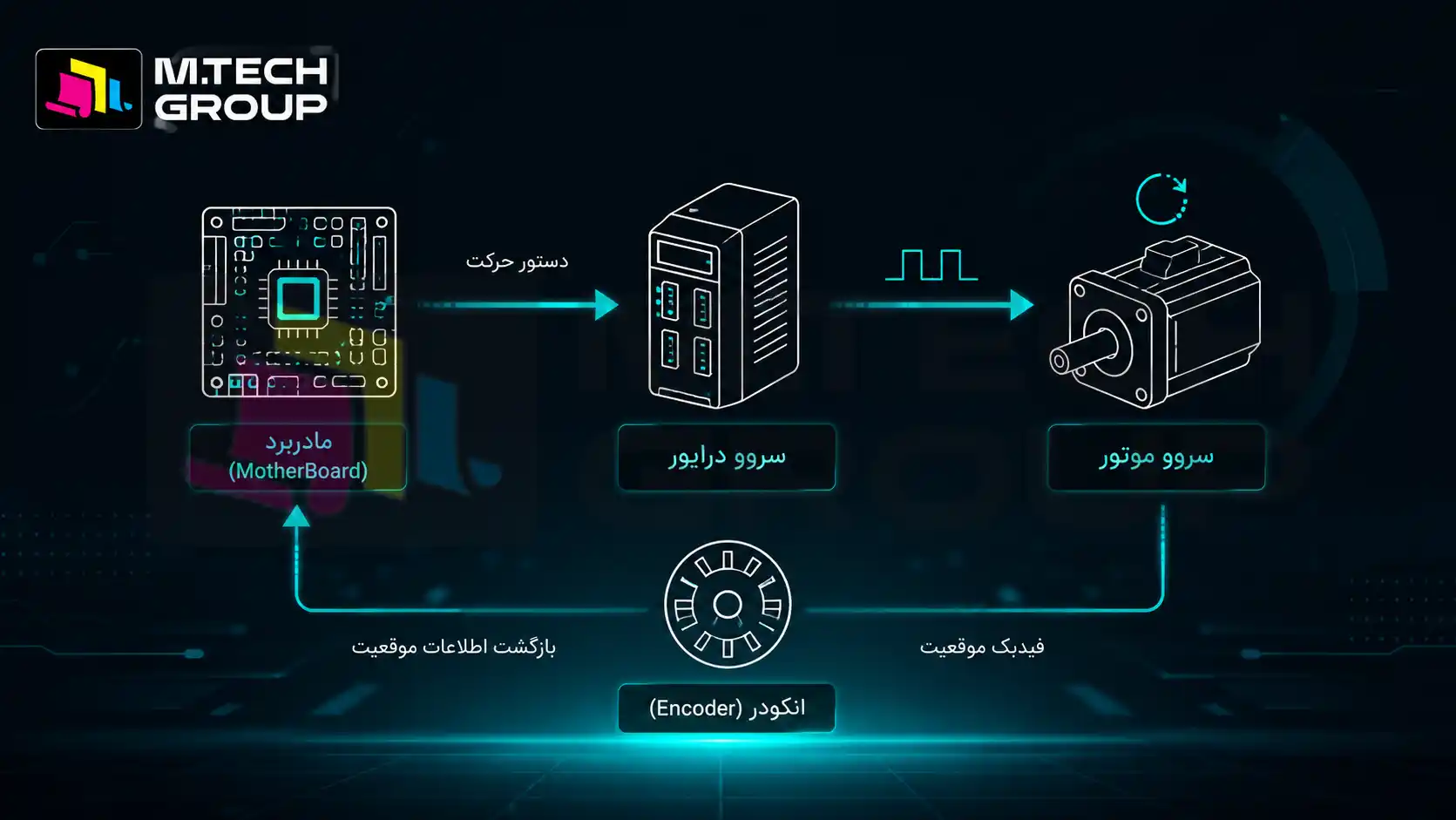

ارتباط حیاتی میان مادربرد دستگاه، درایور و موتور

در دستگاه‌های چاپ، برد اصلی دستگاه  مادربرد (MotherBoard)، تمام دستورهای حرکتی از مادربرد صادر و به سروو درایور ارسال می‌شود. مسیر انتقال فرمان به این شکل است :

مادربرد ← سروو درایور ← سروو موتور

در مقابل، مسیر بازگشت اطلاعات موقعیت از انکودر موتور یا نوار انکدر نصب‌شده روی بدنه دستگاه، دوباره به مادربرد گزارش می‌شود تا فرمان بعدی بر اساس موقعیت واقعی صادر شود. این رفت‌وبرگشت پیوسته اطلاعات، همان چیزی است که به سروو موتور دستگاه چاپ اجازه می‌دهد دقت میکرونی خود را در طول ساعت‌ها چاپ مداوم حفظ کند.

عملکرد سروو موتور و درایور در دستگاه‌های چاپ لارج‌فرمت (بنر، اکوسالونت، یووی)

کاربرد سروو موتور دستگاه چاپ در دو محور اصلی متمرکز است: محور X که حرکت کریج را کنترل می‌کند و محور Y که مدیای چاپ را جابه‌جا می‌کند. عملکرد این دو محور با هم متفاوت است و هرکدام نیازمندی‌های مکانیکی و الکترونیکی خاص خود را دارند.

کنترل حرکت کریج برای پاشش دقیق جوهر (محور X)

کنترل حرکت کریج برای پاشش دقیق جوهر (محور X)

بیشترین مصرف سروو موتور دستگاه چاپ در محور X است؛ همان محوری که کالسکه هدها یا اصطلاحاً کریج (Carriage) را حرکت می‌دهد. کریج باید در هر پاس، با سرعت ثابت و بدون کوچک‌ترین لرزش از یک سمت دستگاه به سمت دیگر حرکت کند تا جوهر به‌صورت یکنواخت روی مدیا پاشیده شود.

در اغلب دستگاه‌های چاپ کنونی، این کار با ایزی سروو موتورهای لیدشاین انجام می‌شود؛ نمونه‌ای مانند سروو موتور لیدشاین ISV5718V36T (۱۸۰ وات)  اما در دستگاه‌های نیمه‌صنعتی و صنعتی که سرعت و بار مکانیکی بیشتری دارند، معمولاً از سروو موتورهای قوی‌تر، مانند سروو موتور لیدشاین ACM1S-06004H2 به همراه سروو درایور لیدشاین L6RS-400. در رده ۴۰۰ وات، استفاده می‌شود تا گشتاور کافی برای شتاب‌گیری و توقف سریع کریج فراهم شود.

در دستگاه‌های یووی، وزن کریج معمولاً بیشتر از دستگاه‌های بنر یا اکوسالونت است؛ چون هد چاپ یووی معمولاً همراه با لامپ یا LED کیورینگ و سیستم خنک‌کننده روی همان کریج نصب می‌شود. این وزن اضافه، فشار بیشتری روی موتور و مکانیزم انتقال حرکت وارد می‌کند و به همین دلیل، انتخاب سروو موتور دستگاه چاپ با گشتاور مناسب در این نوع دستگاه‌ها اهمیت بیشتری پیدا می‌کند.

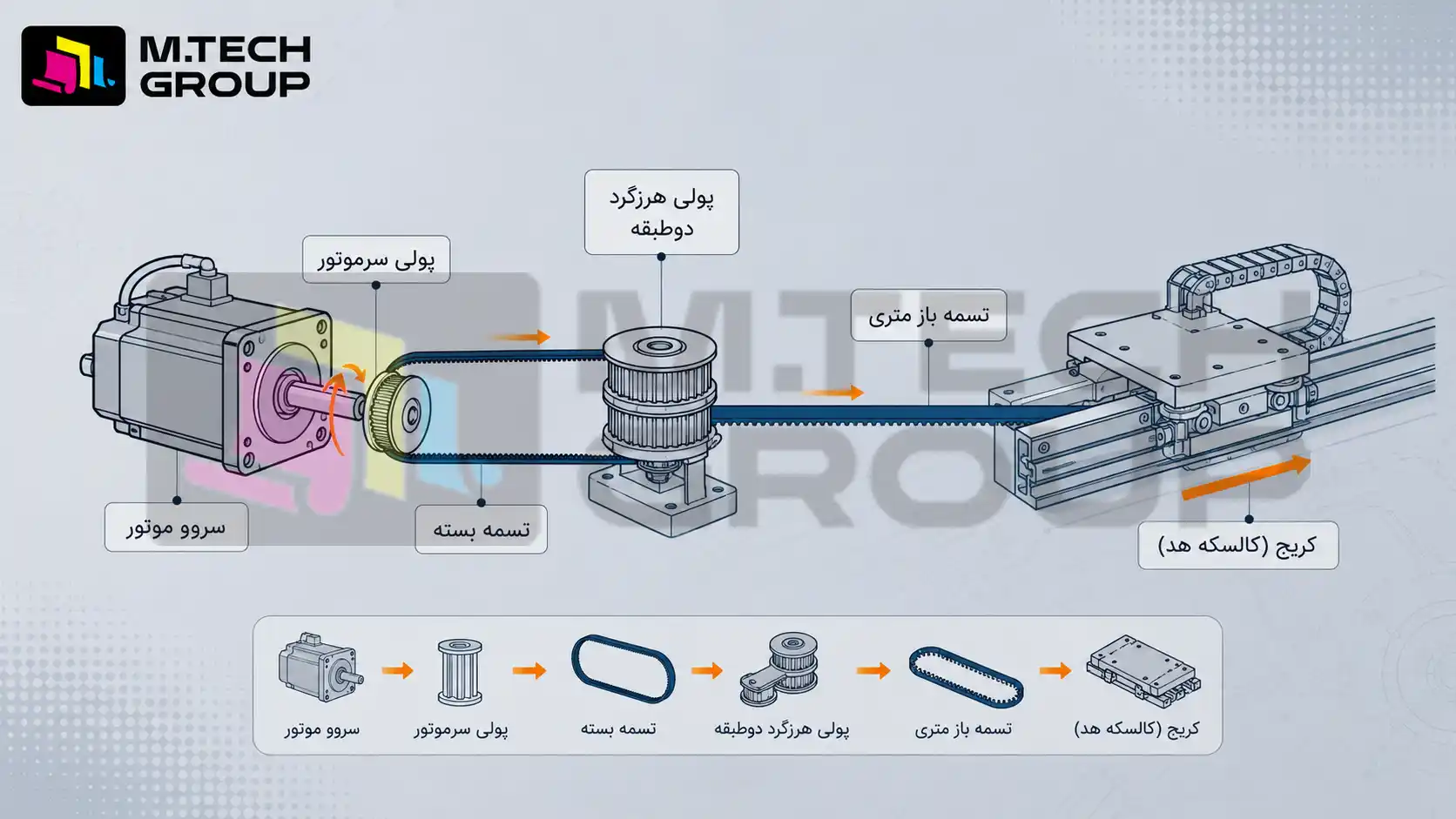

مکانیزم انتقال حرکت در محور X به این ترتیب است: شفت موتور می‌چرخد و پولی سرموتور را به حرکت درمی‌آورد. این چرخش از طریق یک تسمه بسته به یک پولی هرزگرد دو طبقه منتقل می‌شود. سپس این پولی هرزگرد، حرکت را از طریق یک تسمه باز متری به کریج انتقال می‌دهد. اگر این تسمه‌ها یا پولی سر موتور فرسوده یا شل شده باشند، حتی با یک سروو موتور دستگاه چاپ سالم هم دقت چاپ افت می‌کند؛ چون خطای مکانیکی قبل از رسیدن حرکت به کریج ایجاد می‌شود.

این نکته در عمل خیلی مهم است: بسیاری از تماس‌های تکنسین‌ها با شکایت «سروو موتور دستگاه چاپ خراب شده» شروع می‌شود، اما پس از بررسی مشخص می‌شود مشکل از تسمه شل، پولی فرسوده یا لقی یاتاقان‌ها بوده، نه خود موتور یا درایور. به همین دلیل، پیش از تعویض موتور، همیشه باید سلامت مکانیک انتقال حرکت هم بررسی شود.

در کنار موتور، یک چشمی انکدر روی خود کریج نصب است. این چشمی، نوار انکدر (یا نوار رستر) نصب‌شده روی بدنه دستگاه را می‌خواند و موقعیت لحظه‌ای کریج را تشخیص می‌دهد. این اطلاعات از طریق CarriageBoard یا HeadBoard، با کابل‌های تخصصی مانند فلت FFC، فیبر نوری یا کابل اسکازی، به مادربرد منتقل می‌شود. مادربرد این داده را پردازش کرده و فرمان اصلاحی را به درایور می‌فرستد؛ درایور نیز جریان موتور را تنظیم می‌کند. برای کارکرد صحیح این زنجیره، سلامت نوار انکودر یا نوار رستر و سنسور یا چشمی انکدر اهمیت زیادی دارد؛ خش یا آلودگی روی نوار انکدر می‌تواند باعث خطای موقعیت‌یابی شود.

تفاوت سروو موتورهای AC و DC در دستگاه‌های چاپ

در بازار قطعات چاپ لارج‌فرمت، هر دو نوع سروو موتور دستگاه چاپ AC و DC دیده می‌شود. سروو موتورهای مدرن‌تر مانند سری ACM1S از نوع AC هستند و معمولاً دقت و پایداری بالاتری در سرعت‌های متغیر دارند. در مقابل، مدل‌هایی مانند سروو موتور DCM یا حتی سروو موتور لیدشاین ISV5718V36T (۱۸۰ وات) از نوع DC (جریان مستقیم) هستند.

تفاوت اصلی این دو نوع در ساختار داخلی و نحوه کموتاسیون جریان است؛ اما از دید کاربر نهایی، مهم‌ترین نکته سازگاری موتور با درایور و مادربرد دستگاه است. یک سروو موتور DC هرگز نباید با درایور طراحی‌شده برای AC جایگزین شود، حتی اگر توان نامی مشابه داشته باشند؛ چون پروتکل کنترل و مدار قدرت داخلی این دو نوع کاملاً متفاوت است.

مدیریت محور فید مدیا (محور Y)

مدیریت محور فید مدیا (محور Y)

در محور Y، وظیفه اصلی حرکت‌دادن مدیای چاپ به جلو یا عقب است. در اکثر قریب‌به‌اتفاق دستگاه‌های چاپ، از ایزی سروو موتورهای کم‌توان برای این محور استفاده می‌شود؛ معمولاً در توان‌های ۹۰ وات، ۱۳۰ وات و گاهی ۱۸۰ وات. نمونه‌هایی مانند سروو موتور لیدشاین ISV5709V36T (۹۰ وات)، ISV5713V36T (۱۳۰ وات) و ISV5718V36T (۱۸۰ وات) از پرکاربردترین گزینه‌ها در این محور هستند.

در دستگاه‌های کوچک‌تر و اقتصادی‌تر، مانند برخی مدل‌های ۱.۸ متری یا ۳.۲ متری با بدنه سبک، معمولاً به‌جای سروو موتور دستگاه چاپ، از استپر موتور یا نهایتاً ایزی سروو ۹۰ واتی استفاده می‌شود؛ چراکه نیاز به دقت و گشتاور در این محور نسبت به محور X کمتر است.

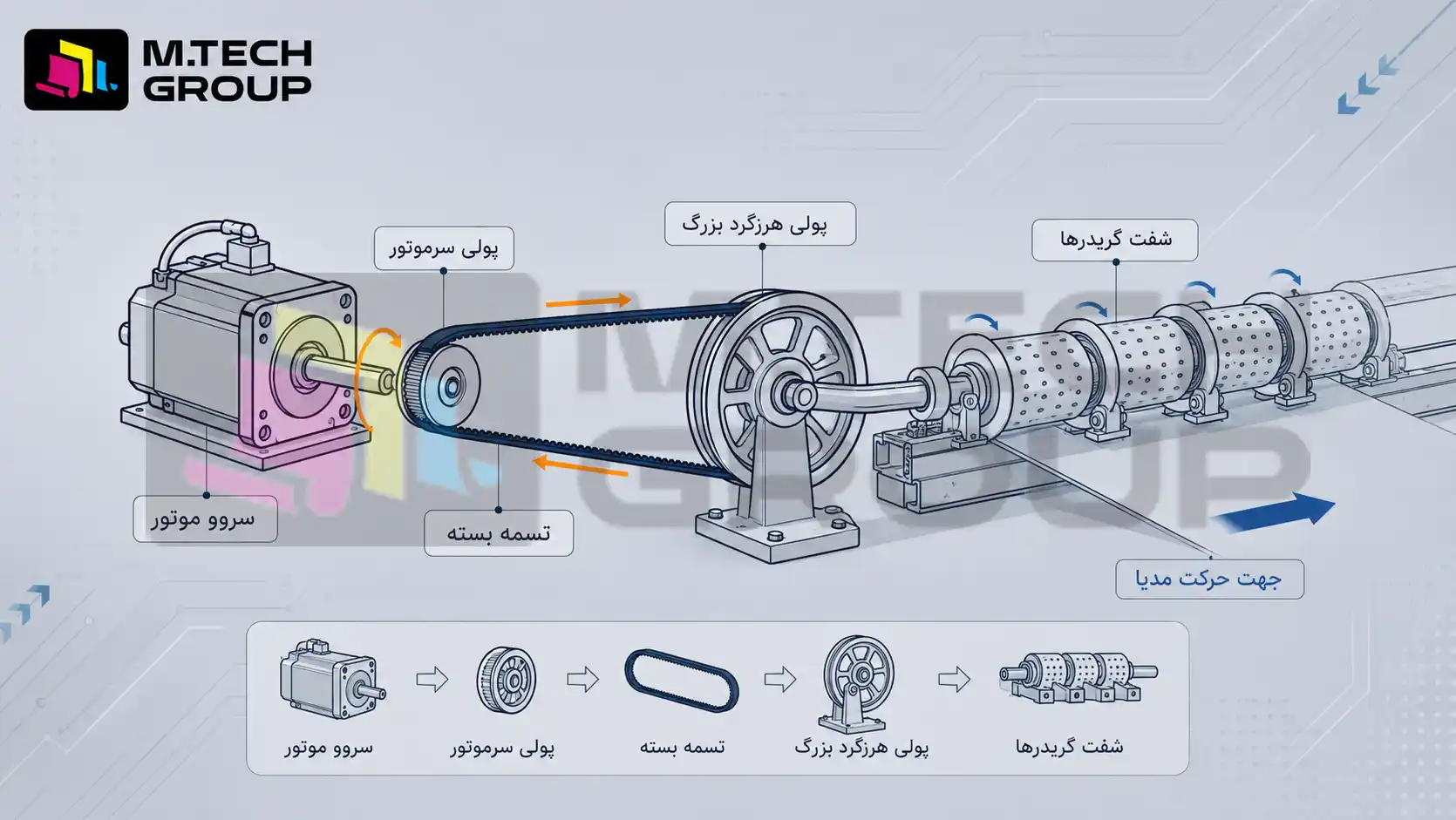

مکانیزم انتقال حرکت در محور Y ساده‌تر از محور X است: سروو موتور دستگاه چاپ چرخش خود را از طریق پولی سرموتوربه یک تسمه بسته، و نهایتاً به یک پولی هرزگرد بزرگ منتقل می‌کند. این پولی هرزگرد مستقیماً به شفت گریدرها قفل شده است. با چرخش گریدرها، مدیای چاپ به‌صورت کنترل‌شده به جلو یا عقب حرکت می‌کند. دقت همین چرخش است که تعیین می‌کند فاصله بین پاس‌های چاپ یکنواخت باشد یا نوار (بندینگ) روی طرح ایجاد شود.

سیستم رول‌بازکن و رول‌جمع‌کن؛ چرا سروو موتور نیستند؟

برخلاف تصور رایج، سیستم‌های رول‌بازکن (Feeding) و رول‌جمع‌کن (Takeup) معمولاً با سروو موتور کار نمی‌کنند. در اغلب دستگاه‌های ۳.۲ متری، این سیستم‌ها از موتورهای معمولی AC سه‌سیم دو‌دور استفاده می‌کنند. در دستگاه‌های اکوسالونت کوچک‌تر نیز عموماً از سیستم‌های آماده رول‌بازکن و رول‌جمع‌کن با موتور سنکرون بهره گرفته می‌شود.

به عبارت دیگر، موتورهای این بخش نه سروو موتور هستند، نه حتی ایزی سروو یا استپ موتور؛ و به همین دلیل نیازی به فرآیند حلقه بسته یا فیدبک انکودر ندارند. برای این منظور، محصولاتی مانند رول جمع‌کن موتور دار و موتور رول جمع‌کن در دسته‌بندی جداگانه‌ای از قطعات دستگاه قرار می‌گیرند.

انواع موتورهای مورد استفاده در سیستم رول‌بازکن و رول‌جمع‌کن

برخلاف محور X و Y که تقریباً همیشه با سروو موتور دستگاه چاپ یا ایزی سروو کار می‌کنند، سیستم رول‌بازکن و رول‌جمع‌کن معمولاً به موتورهای ساده‌تری مجهز است. دلیل این تفاوت، نوع کار این محورهاست؛ اینجا نیازی به موقعیت‌یابی دقیق میکرونی نیست، بلکه هدف اصلی حفظ کشش یکنواخت رول مدیا در طول فرآیند چاپ است.

در ساده‌ترین حالت، برخی دستگاه‌ها از یک رول بازکن بدون موتور استفاده می‌کنند؛ یعنی رول مدیا صرفاً بر اثر کشش دستگاه و بدون نیروی محرکه فعال باز می‌شود. این روش در دستگاه‌های سبک‌تر یا مدیاهای سبک مثل بنر رایج است.

در سمت مقابل، برای رول‌جمع‌کن، اغلب دستگاه‌های ۳.۲ متری از موتورهای AC سه‌سیم دو‌دور معمولی بهره می‌برند؛ همان موتورهای سنکرونی که سرعت ثابتی دارند و بدون فیدبک انکودر کار می‌کنند. این موتورها ارزان، ساده و به‌اندازه کافی برای جمع‌کردن یکنواخت رول کارآمد هستند. برای این منظور، محصولی مانند موتور رول جمع‌کن از گزینه‌های رایج بازار است.

در دستگاه‌های حرفه‌ای‌تر یا اکوسالونت‌های با کیفیت بالاتر، به‌جای موتور تکی، از سیستم‌های آماده و کامل‌تری مانند رول جمع‌کن دو موتوره استفاده می‌شود. در این طراحی، دو موتور به‌صورت هم‌زمان کشش رول را در دو نقطه کنترل می‌کنند تا افتادگی یا چروک‌شدن مدیای سنگین‌تر (مانند فلکس یا وینیل ضخیم) در حین جمع‌شدن رخ ندهد.

نکته مهم برای تکنسین‌ها این است که هیچ‌کدام از این موتورها را نباید با سروو موتور دستگاه چاپ یا حتی استپر موتور اشتباه گرفت؛ چون نه انکودر دارند، نه به سروو درایور نیاز دارند، و تعویض یا تعمیرشان فرآیند کاملاً متفاوتی نسبت به سیستم حرکتی محور X و Y دارد.

ایزی سروو چیست و چه تفاوتی با سروو موتور دارد؟

پیش از ورود به بحث عیب‌یابی، لازم است تفاوت ایزی سروو و سروو موتور دستگاه چاپ استاندارد را روشن کنیم؛ چون این دو اصطلاح در بازار قطعات چاپ اغلب به‌جای هم استفاده می‌شوند، در حالی که از نظر ساختار داخلی و نحوه کنترل، تفاوت مهمی با هم دارند. ایزی سروو (Easy Servo) در واقع نوعی موتور استپر هیبریدی است که یک انکودر به آن اضافه شده تا مانند سروو موتور واقعی، حلقه بسته و فیدبک موقعیت داشته باشد.

در یک موتور استپر معمولی و بدون فیدبک، درایور صرفاً پالس‌های فرمان را ارسال می‌کند و هیچ اطلاعاتی از موقعیت واقعی شفت موتور دریافت نمی‌کند. اگر بار مکانیکی ناگهانی افزایش یابد یا موتور با مانعی مواجه شود، ممکن است «گم‌شدن پالس» رخ دهد؛ یعنی موتور دقیقاً به اندازه فرمان‌داده‌شده حرکت نکند، بدون آنکه درایور متوجه این خطا شود. این خطا در دستگاه چاپ به‌صورت جابه‌جایی طرح یا بندینگ ظاهر می‌شود.

ایزی سروو دقیقاً همین ضعف را برطرف می‌کند. ساختار مکانیکی و مغناطیسی آن مشابه موتور استپر است، اما یک انکودر روی شفت موتور نصب شده که موقعیت واقعی را به‌طور پیوسته به درایور گزارش می‌دهد. درایور این موقعیت را با فرمان صادرشده مقایسه می‌کند و در صورت وجود اختلاف، جریان موتور را اصلاح می‌کند تا از گم‌شدن پالس جلوگیری شود. به این ترتیب، ایزی سروو از نظر رفتار عملکردی به سروو موتور واقعی نزدیک می‌شود، بدون آنکه هزینه و پیچیدگی یک سروو موتور AC صنعتی را داشته باشد.

لازم است تفاوت ایزی سروو و سروو موتور دستگاه چاپ استاندارد را روشن کنیم

یک تفاوت فنی مهم بین ایزی سروو و سروو موتور واقعی، در نحوه اجرای حلقه بسته است. در سروو موتور استاندارد (مانند سری ACM یا مدل‌های AC صنعتی)، حلقه کنترل به‌طور پیوسته و در تمام لحظات فعال است و درایور دائماً موقعیت، سرعت و جریان را تنظیم می‌کند. اما در بسیاری از ایزی سرووها، اصلاح موقعیت عمدتاً زمانی وارد عمل می‌شود که اختلاف بین موقعیت واقعی و فرمان از حد مشخصی بیشتر شود؛ یعنی رفتار کنترلی سبک‌تر و ساده‌تری نسبت به یک سروو موتور تمام‌عیار دارد. همین سادگی نسبی، هم تنظیم آن را برای تکنسین‌ها راحت‌تر می‌کند و هم هزینه تولید و قیمت نهایی محصول را پایین‌تر نگه می‌دارد.

به همین دلایل، در عمل بیشترین حجم سروو موتور دستگاه چاپ مورد استفاده در بنر، اکوسالونت و یووی، از نوع ایزی سروو است؛ نه سروو موتور AC صنعتی. تولیدکنندگان دستگاه ترجیح می‌دهند در محور X و محور Y هر دو، از ایزی سروو استفاده کنند، چون نسبت قیمت به عملکرد آن برای نیازهای معمول چاپ لارج‌فرمت کاملاً کافی است. سروو موتورهای واقعی و قوی‌تر، مانند رده ۴۰۰ وات، معمولاً فقط در دستگاه‌های نیمه‌صنعتی و صنعتی به کار می‌روند؛ جایی که بار مکانیکی، سرعت چاپ یا وزن کریج به‌طور محسوسی بالاتر از حالت استاندارد است.

برای کاربر یا تکنسین، نکته عملی مهم این است: وقتی صحبت از تعویض قطعه می‌شود، باید مشخص شود موتور نصب‌شده روی دستگاه، ایزی سروو است یا سروو موتور AC واقعی؛ چون این دو نوع معمولاً با درایورهای متفاوتی کار می‌کنند و قابل جایگزینی مستقیم با یکدیگر نیستند، حتی اگر توان نامی مشابهی داشته باشند.

عیب‌یابی تخصصی سروو سیستم‌ها در چاپ

چرا سروو موتور باید هنگام روشن‌شدن دستگاه کاملاً قفل (Hold) شود؟

یکی از رایج‌ترین مشکلاتی که تکنسین‌ها با آن مواجه می‌شوند، قفل‌نشدن سروو موتور دستگاه چاپ در لحظه روشن‌شدن دستگاه است. به‌محض فعال‌شدن سروو درایور، باید موتور بلافاصله در موقعیت فعلی خود قفل (Lock) شود؛ یعنی هیچ حرکت آزادانه‌ای نداشته باشد.

اگر این قفل انجام نشود، کریج یا محور Y ممکن است با کوچک‌ترین نیرو یا حتی وزن خودش جابه‌جا شود. این وضعیت معمولاً نشانه یکی از این موارد است: عدم فعال‌سازی صحیح سیگنال Enable از مادربرد به درایور، تنظیم نادرست پارامتر Servo On در درایور، یا خرابی داخلی درایور. در چنین حالتی، پیش از هر اقدام دیگر باید اتصال سیگنال Enable و تنظیمات پایه درایور بررسی شود.

پدیده «کله‌زدن» یا پرش ناگهانی موتور در استارت و استاپ

«کله‌زدن» اصطلاحی است که تکنسین‌ها برای توصیف پرش، لرزش یا نوسان ناگهانی سروو موتور دستگاه چاپ در لحظه شروع حرکت یا توقف به کار می‌برند. این پدیده معمولاً در همان لحظاتی رخ می‌دهد که موتور از حالت سکون شروع به حرکت می‌کند یا ناگهان متوقف می‌شود.

سه علت اصلی این مشکل عبارت‌اند از: نویز الکتریکی در مسیر سیگنال (که می‌تواند از منبع تغذیه یا کابل‌کشی نامناسب ناشی شود)، تنظیم نادرست پارامترهای Gain یا PID در درایور (که باعث واکنش بیش‌ازحد تند یا کند موتور به فرمان می‌شود)، و خرابی یا اتصال شل کابل انکودر. در عمل، بیشتر مواقع این مشکل با تنظیم مجدد Gain درایور یا بازبینی و تعویض کابل انکودر برطرف می‌شود.

روند عملی تنظیم Gain معمولاً به این شکل است: تکنسین ابتدا مقدار Gain را از پیش‌فرض کارخانه کمی کاهش می‌دهد تا واکنش موتور نرم‌تر شود، سپس به‌تدریج آن را افزایش می‌دهد تا جایی که موتور بدون لرزش، سریع‌ترین پاسخ ممکن را به فرمان بدهد. این کار باید مرحله‌به‌مرحله و با آزمایش عملی حرکت کریج یا محور Y انجام شود؛ تغییر ناگهانی و زیاد Gain می‌تواند باعث نوسان شدیدتر یا حتی خطای Overcurrent شود.

خطاهای رایج انکودر، کابل و جریان در سروو سیستم‌ها

جدول زیر رایج‌ترین خطاهایی که ممکن است در سروو درایورهای دستگاه‌های چاپ (مانند سروو درایور ACS606 یا سروو درایو DCS810) نمایش داده شود را همراه با علت محتمل و راه‌حل اولیه نشان می‌دهد:

تأثیر محیط کارگاه و نگهداری پیشگیرانه

دمای بالا، گردوغبار و رطوبت محیط چاپخانه از عوامل مؤثر بر عملکرد سروو درایور هستند. تجمع گردوغبار روی هیت‌سینک درایور می‌تواند باعث افزایش دمای داخلی و در نتیجه خطاهای Overheat یا کاهش عمر قطعات الکترونیکی شود. توصیه می‌شود فن خنک‌کننده درایور و کابینت الکترونیک دستگاه به‌صورت دوره‌ای تمیز و بازرسی شود.

در نگهداری پیشگیرانه سروو موتور دستگاه چاپ، بازرسی دوره‌ای تسمه‌ها، روان‌کاری ریل‌های حرکتی و بررسی سلامت کابل‌های انکودر، از رایج‌ترین اقداماتی است که می‌تواند از بروز خطاهای ناگهانی و توقف تولید جلوگیری کند.

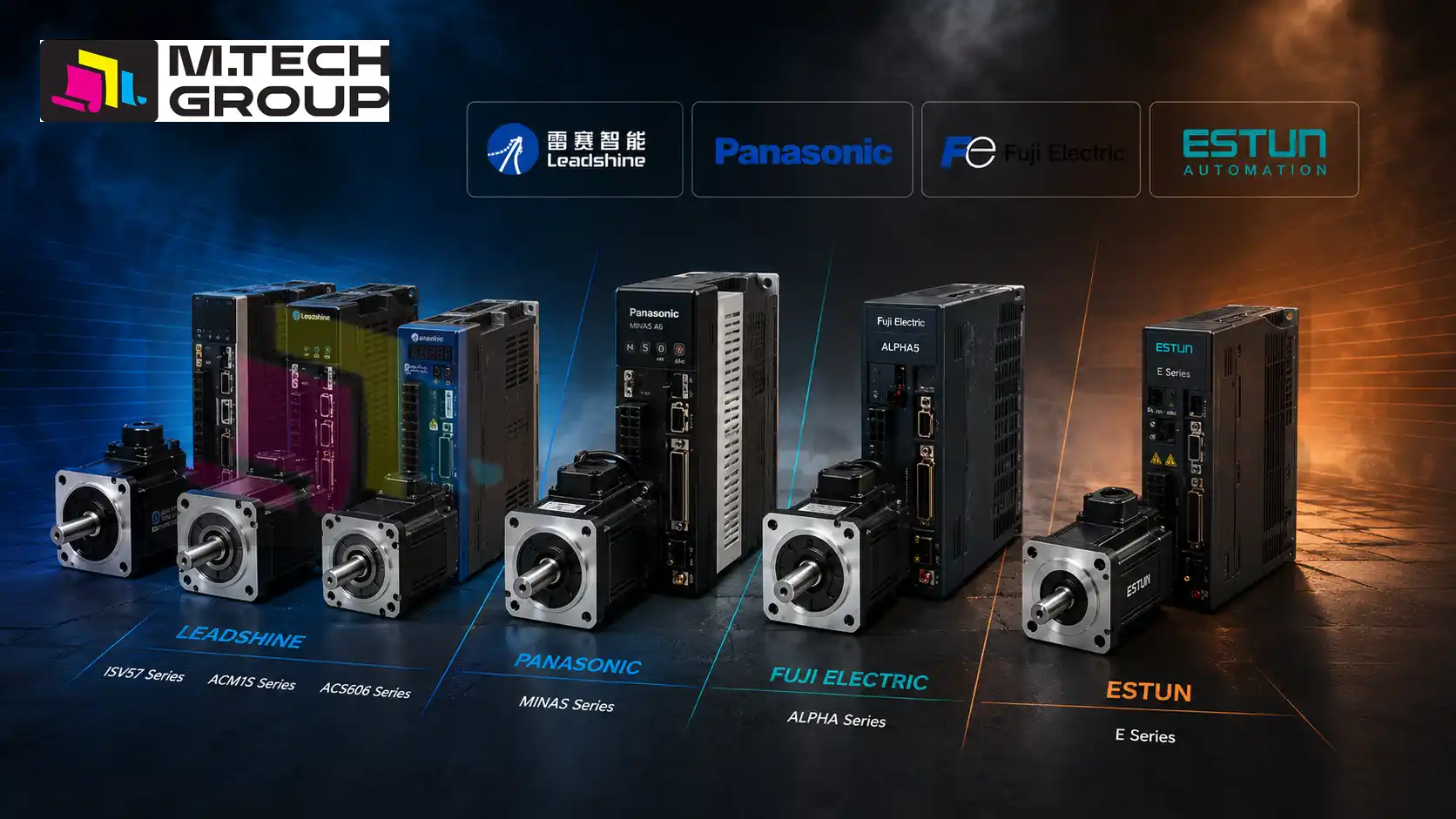

بررسی تخصصی برندهای سروو موتور دستگاه چاپ و سروو درایور در بازار ایران

انتخاب برند مناسب برای سروو موتور دستگاه چاپ تأثیر مستقیمی روی طول عمر دستگاه، هزینه تعمیرات و کیفیت نهایی چاپ دارد. در این بخش، برندهای اصلی موجود در بازار قطعات چاپ لارج‌فرمت را از نظر پایداری، کیفیت و کاربرد بررسی می‌کنیم.

انتخاب برند مناسب برای سروو موتور دستگاه چاپ تأثیر مستقیمی روی طول عمر دستگاه، هزینه تعمیرات و کیفیت نهایی چاپ دارد.

لیدشاین (Leadshine): محبوب‌ترین و پرکاربردترین برند چینی

لیدشاین بدون شک شناخته‌شده‌ترین برند چینی در حوزه سروو موتور دستگاه چاپ و سروو درایور دستگاه‌های چاپ لارج‌فرمت است(مشاهده صفحه رسمی لیدشاین). دلیل اصلی محبوبیت این برند، ترکیب قیمت مناسب، در دسترس‌بودن قطعات یدکی و سازگاری بالا با اکثر مادربردهای رایج بازار (مانند بردهای Xuli، Flora و مشابه آن‌ها) است.

بخش قابل‌توجهی از محبوبیت لیدشاین، مربوط به رده ایزی سروو موتورهای این برند است. ایزی سروو موتورهای لیدشاین، به‌دلیل ترکیب سادگی نصب موتور استپر با دقت حلقه بسته، به گزینه پیش‌فرض اکثر تولیدکنندگان دستگاه‌های چاپ لارج‌فرمت تبدیل شده‌اند. سری ISV57 لیدشاین، شامل مدل‌های ISV5709V36T با توان ۹۰ وات، ISV5713V36T با توان ۱۳۰ وات و ISV5718V36T با توان ۱۸۰ وات، عمدتاً برای محور Y و کاربردهای سبک‌تر استفاده می‌شود. این مدل‌ها انکودر داخلی دارند و بدون نیاز به تنظیمات پیچیده، دقت مناسبی برای فید مدیا فراهم می‌کنند؛ به همین دلیل اکثر تکنسین‌ها ترجیح می‌دهند در تعویض قطعه، دقیقاً مدل ایزی سرووی نصب‌شده روی دستگاه را جایگزین کنند.

برای محور X که بار مکانیکی و سرعت بیشتری دارد، سروو موتور لیدشاین ACM1S-06004H2 همراه با سروو درایور لیدشاین L6RS-400 یکی از پرکاربردترین ترکیب‌ها در دستگاه‌های نیمه‌صنعتی است. همچنین مدل سروو موتور 57BL و سروو موتور DCM به همراه درایورهایی نظیر ACS606 و DCS810، در نسل قدیمی‌تر و برخی مدل‌های خاص دستگاه‌های اینفینیتی، فلورا و فایتون همچنان کاربرد دارند.

لیدشاین در کنار سروو موتورها، در حوزه استپر هم فعالیت گسترده‌ای دارد. برای دستگاه‌های سبک‌تر که در محور Y از استپر استفاده می‌کنند، استپ موتور لیدشاین 57HS همراه با استپ درایور لیدشاین DM542 گزینه‌ای اقتصادی و قابل‌اعتماد است. مجموعه این تنوع محصولات، دلیل اصلی است که چرا هنگام صحبت از سروو موتور دستگاه چاپ، نام لیدشاین بیشتر از هر برند دیگری شنیده می‌شود.

پاناسونیک (Panasonic): دقت و پایداری صنعتی ژاپنی

سروو موتور پاناسونیک عمدتاً در دستگاه‌های صنعتی‌تر یا برندهای درجه‌یک چاپ به کار می‌رود.این برند با سری MINAS شناخته می‌شود که در صنعت اتوماسیون و رباتیک هم کاربرد گسترده‌ای دارد (مشاهده صفحه رسمی محصولات سروو پاناسونیک). مزیت اصلی سروو موتورهای پاناسونیک، دقت بالای انکودر (معمولاً با رزولوشن بسیار بالاتر از مدل‌های اقتصادی چینی) و ثبات عملکرد در کارکرد مداوم و طولانی‌مدت است.

در دستگاه‌های چاپ لارج‌فرمت، سروو موتور پاناسونیک بیشتر در محور X مدل‌های صنعتی دیده می‌شود؛ جایی که دقت میکرونی و پایداری حرارتی در ساعات طولانی چاپ اهمیت بیشتری نسبت به قیمت پیدا می‌کند. نگهداری و تعمیر این برند معمولاً نیازمند دانش فنی تخصصی‌تر است، چون تنظیمات درایور پاناسونیک نسبت به لیدشاین پیچیده‌تر است.

فوجی (Fuji): گزینه صنعتی با کاربرد محدودتر

سروو موتور فوجی نیز مانند پاناسونیک از برندهای ژاپنی معتبر در حوزه اتوماسیون صنعتی است، و با سری ALPHA شناخته می‌شود (مشاهده صفحه رسمی سیستم‌های سروو فوجی الکتریک)، کاربرد این برند در دستگاه‌های چاپ لارج‌فرمت نسبت به لیدشاین محدودتر است و بیشتر در تجهیزات صنعتی سنگین یا برخی دستگاه‌های وارداتی خاص دیده می‌شود.

از نظر کیفیت ساخت، فوجی در همان رده پاناسونیک قرار می‌گیرد؛ اما به‌دلیل محدودیت در دسترسی به قطعات یدکی در بازار ایران، تعمیر و نگهداری آن نسبت به لیدشاین یا حتی پاناسونیک با تأخیر و هزینه بیشتری همراه است. به همین دلیل، معمولاً فقط در صورتی که دستگاه از کارخانه با این برند تجهیز شده باشد، کاربران به‌جای تعویض کامل سیستم، به دنبال قطعه اورجینال فوجی می‌گردند.

استون (Estun): گزینه میانی چینی با کیفیت صنعتی

استون (Estun) برند چینی است، اما در رده‌بندی کیفی بالاتر از اکثر برندهای اقتصادی چینی مانند لیدشاین قرار می‌گیرد.این برند بیشتر در تجهیزات صنعتی و رباتیک کاربرد دارد (مشاهده صفحه رسمی محصولات سروو موتور استون) و طراحی داخلی آن به برندهای ژاپنی نزدیک‌تر است.

در دستگاه‌های چاپ لارج‌فرمت، استون عمدتاً در مدل‌های صنعتی‌تر(مانند برخی مدل‌های دستگاه کریستال جت) یا به‌عنوان جایگزین برای سروو موتورهای ژاپنی با بودجه محدودتر انتخاب می‌شود. قیمت این برند معمولاً بین لیدشاین و برندهای ژاپنی قرار دارد و برای کاربرانی که به دنبال تعادل بین قیمت و کیفیت هستند، گزینه قابل‌توجهی محسوب می‌شود.

معرفی اجمالی سایر برندها: میتسوبیشی، دورنا و دلتا

در کنار برندهای اصلی بالا، چند برند دیگر سروو موتور دستگاه چاپ نیز در بازار قطعات دستگاه‌های چاپ لارج‌فرمت دیده می‌شوند، هرچند با سهم کمتر:

• میتسوبیشی (Mitsubishi): برند ژاپنی با سابقه طولانی در اتوماسیون صنعتی؛ سروو موتورهای این برند معمولاً در تجهیزات صنعتی سنگین‌تر استفاده می‌شوند و کاربرد آن در دستگاه‌های چاپ لارج‌فرمت محدودتر از پاناسونیک و فوجی است.
• دورنا (Dorna): برند ایرانی تولیدکننده سروو موتور و درایور که در برخی تجهیزات صنعتی داخلی به کار می‌رود؛ در دستگاه‌های چاپ لارج‌فرمت وارداتی کاربرد رایجی ندارد.
• دلتا (Delta): برند تایوانی که در حوزه اتوماسیون صنعتی و درایوهای فرکانس متغیر شناخته‌شده است؛ در برخی دستگاه‌های چاپ به‌عنوان جایگزین اقتصادی‌تر برای برندهای ژاپنی به کار می‌رود.

در مجموع، انتخاب برند مناسب باید بر اساس نوع دستگاه، بودجه و سطح کارکرد (سبک، نیمه‌صنعتی یا صنعتی) صورت گیرد. برای اکثر کاربران دستگاه‌های چاپ بنر، اکوسالونت و یووی، ترکیب سروو موتور دستگاه چاپ لیدشاین همچنان بهترین نسبت قیمت به کیفیت را ارائه می‌دهد.

راهنمای انتخاب و خرید سروو سیستم مناسب از گروه تکنسین‌های مشهد

راهنمای انتخاب و خرید سروو سیستم مناسب از گروه تکنسین‌های مشهد

در عمل، اکثر خریداران سروو موتور دستگاه چاپ نیازی به انتخاب بین برندها یا مدل‌های مختلف ندارند. این قطعات از قبل روی دستگاه شما نصب شده‌اند و معمولاً تنها زمانی به تعویض نیاز پیدا می‌کنید که موتور، درایور یا سیستم انکودر دچار خرابی شود. در چنین شرایطی، مهم‌ترین اصل، تهیه دقیقاً همان مدل نصب‌شده روی دستگاه است تا سازگاری کامل با مادربرد و مکانیزم انتقال حرکت حفظ شود.

پیش از سفارش قطعه، بهتر است این موارد را بررسی و یادداشت کنید: برند و مدل دقیق موتور یا درایور (روی بدنه قطعه یا برچسب آن درج شده است)، محور مورد نظر (X یا Y)، و نوع دستگاه (بنر، اکوسالونت یا یووی). این اطلاعات کمک می‌کند تیم فنی سریع‌تر و دقیق‌تر گزینه مناسب را شناسایی کند.

اگر مدل موتور یا درایور شما تولید نمی‌شود یا در بازار موجود نیست، پیشنهاد ما مشورت با تکنسین‌های مجرب گروه تکنسین‌های مشهد است. تیم فنی ما می‌تواند بهترین جایگزین سازگار را با توجه به مشخصات مادربرد و نوع دستگاه شما پیشنهاد دهد؛ بدون نیاز به تغییرات پیچیده در سیم‌کشی یا تنظیمات درایور. این موضوع به‌خصوص برای مدل‌های قدیمی‌تر که دیگر تولید نمی‌شوند اهمیت دارد، چون جایگزینی نادرست می‌تواند باعث ناسازگاری با مادربرد یا حتی آسیب به سایر قطعات دستگاه شود.

در کنار سروو موتور و درایور، سلامت قطعات جانبی مانند نوار انکودر یا نوار رستر و سنسور یا چشمی انکدر نقش تعیین‌کننده‌ای در دقت نهایی چاپ دارد؛ حتی اگر سروو موتور دستگاه چاپ شما کاملاً سالم باشد. برای سیستم رول‌بازکن و رول‌جمع‌کن نیز، محصولاتی مانند رول جمع‌کن موتور دار و موتور رول جمع‌کن در دسترس تیم فنی ما است.

خرید قطعه اصلی و سازگار، تنها یک سرمایه‌گذاری کوتاه‌مدت نیست؛ مستقیماً روی طول عمر دستگاه، کاهش توقفات تولید و کیفیت پایدار چاپ اثر می‌گذارد. برای اطمینان از تهیه سروو موتور دستگاه چاپ اصلی و متناسب با تجهیزات خود، پیش از خرید با کارشناسان گروه تکنسین‌های مشهد تماس بگیرید تا مشخصات دقیق دستگاه شما بررسی و بهترین گزینه معرفی شود.
