فن وکیوم کانال‌دار

معرفی فن وکیوم کانال‌دار دستگاه‌های چاپ لارج‌فرمت

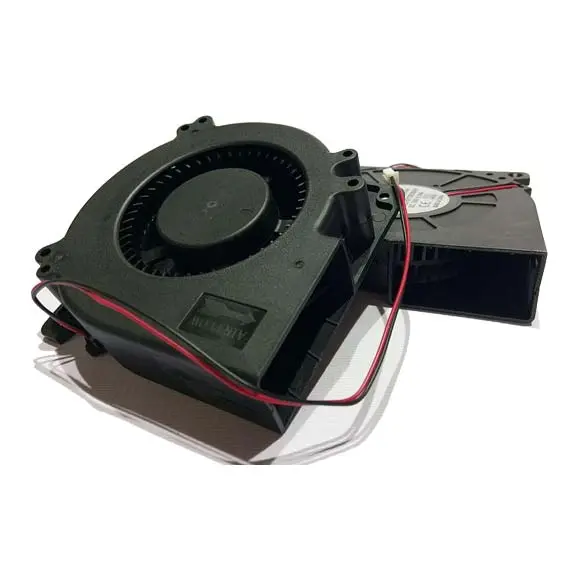

فن وکیوم کانال‌دار که در منابع فنی با نام Centrifugal Blower Fan شناخته می‌شود، یک فن گریز از مرکز با موتور براشلس ۲۴ ولت DC است. هوا از دهانهٔ گرد مرکزی وارد پروانهٔ قفس‌سنجابی می‌شود، نود درجه تغییر مسیر می‌دهد و از کانال مستطیلی کناری بیرون می‌رود. این مسیر باعث ایجاد فشار استاتیک بسیار بالاتر از فن‌های آکسیال می‌شود. به همین دلیل در میز وکیوم پلاترها و دستگاه‌های چاپ لارج‌فرمت، همین نوع فن به‌کار می‌رود.

در عمل، چند عدد از این فن‌ها به‌صورت آرایه‌ای زیر صفحهٔ سوراخ‌دار میز چاپ نصب می‌شوند و هوای زیر مدیا را به بیرون تخلیه می‌کنند. اختلاف فشار ایجادشده، بنر یا کاغذ را روی میز نگه می‌دارد و از جابه‌جایی مدیا هنگام حرکت کالسکه جلوگیری می‌کند. گروه تکنسین‌های مشهد این قطعه را در دو سایز رایج بازار عرضه می‌کند.

ویژگی‌ها و مزایای فن وکیوم کانال‌دار ۲۴ ولت

مهم‌ترین مزیت این فن نسبت به فن‌های معمولی، توانایی غلبه بر افت فشار ناشی از سوراخ‌های ریز میز است. فن آکسیال در چنین شرایطی عملاً دبی خود را از دست می‌دهد، اما ساختار حلزونی فن وکیوم کانال‌دار مکش را حتی با پوشش ناقص میز حفظ می‌کند. بدنه و پروانه از پلاستیک مهندسی PBT با استاندارد اشتعال UL94V-0 ساخته شده و موتور براشلس، جرقه و ساییدگی جاروبک ندارد.

• موتور DC براشلس با ولتاژ نامی ۲۴ ولت
• یاتاقان بلبرینگ دوبل با عمر مفید بالا در نصب افقی
• فشار استاتیک بالا و مکش یکنواخت در سطح میز
• بدنه و پروانهٔ PBT مقاوم در برابر حرارت و شعله
• سیم‌کشی ساده دو سیمه (قرمز مثبت، مشکی منفی)
• عرضه در دو سایز ۱۲۰ و ۹۷ میلی‌متری برای سازگاری با اغلب دستگاه‌ها

کاربردهای فن وکیوم کانال‌دار در خط چاپ

اصلی‌ترین کاربرد این قطعه در سیستم مکش میز چاپ دستگاه‌های اکوسالونت، سابلیمیشن، UV و پلاترهای بنر است. در دستگاه‌های سابلیمیشن که کاغذ نازک و سبک است، نقش فن وکیوم کانال‌دار پررنگ‌تر می‌شود، زیرا کوچک‌ترین بالازدگی کاغذ به برخورد با هد و آسیب جدی منجر می‌شود. در دستگاه‌های بنر نیز از جمع‌شدگی و موج‌دار شدن مدیا جلوگیری می‌کند.

این فن در سیستم‌های خنک‌کاری موضعی برد و منبع تغذیه، تخلیهٔ بخار حلال و تهویهٔ محفظه‌های بسته نیز کاربرد دارد؛ اما در دستگاه‌های ما صرفاً به‌عنوان فن وکیوم زیر میز چاپ استفاده می‌شود.

مشخصات فنی فن وکیوم ۱۲ سانت و ۹ سانت

جدول زیر مشخصات دو سایز موجود را مقایسه می‌کند. مقادیر ابعاد، ولتاژ و جریان بر اساس برچسب خود محصول است و اعداد دبی هوا و دور موتور، مقادیر معمول این کلاس از فن‌ها به‌شمار می‌رود.

نکات نصب، استفاده و نگهداری فن وکیوم کانال‌دار

جهت نصب اهمیت حیاتی دارد. دهانهٔ گرد مکش باید رو به صفحهٔ سوراخ‌دار میز و کانال مستطیلی رو به بیرون باشد. فلش AIR FLOW روی بدنه، جهت خروج هوا را نشان می‌دهد. نصب معکوس باعث می‌شود فن به‌جای مکیدن، هوا را به زیر مدیا بدمد و کاغذ بالا بزند.

پیش از تعویض چند فن به‌صورت همزمان، مجموع جریان مصرفی را با ظرفیت منبع تغذیه بسنجید؛ برای نمونه ده عدد فن ۱۲ سانت حدود ۵ آمپر در ۲۴ ولت مصرف می‌کند. شایع‌ترین عامل خرابی، رسوب غبار جوهر و پرز بنر روی پروانه است که موجب نامتعادلی، لرزش و صدای سوت می‌شود. تمیزکاری دوره‌ای پروانه با هوای فشرده، عمر فن وکیوم کانال‌دار را به‌شکل محسوسی افزایش می‌دهد.

سوالات متداول دربارهٔ فن وکیوم کانال‌دار

آیا فن ۱۲ سانت و ۹ سانت با هم قابل تعویض هستند؟

خیر. الگوی سوراخ‌های نصب، قطر دهانهٔ مکش و ابعاد کانال خروجی این دو سایز متفاوت است. جایگزینی بدون تغییر شاسی زیر میز امکان‌پذیر نیست. باید دقیقاً همان سایزی را سفارش دهید که هم‌اکنون روی دستگاه شما نصب است. در صورت تردید، ابعاد قاب و فاصلهٔ سوراخ‌ها را اندازه بگیرید.

آیا می‌توان این فن را به ۱۲ ولت وصل کرد؟

خیر. این مدل ۲۴ ولت DC است. اتصال به ۱۲ ولت باعث افت شدید دور و مکش ناکافی می‌شود و اتصال به ولتاژ بالاتر، سیم‌پیچ موتور را در مدت کوتاهی می‌سوزاند. همیشه ولتاژ درج‌شده روی برچسب فن قدیمی را با فن جایگزین مطابقت دهید.

نشانه‌های خرابی فن وکیوم چیست؟

افت مکش در یک ناحیهٔ مشخص از میز معمولاً به از کار افتادن یک فن اشاره دارد. صدای سوت یا غرش نشانهٔ خشک شدن بلبرینگ است. اگر بدنه بیش از حد گرم شود یا فن تنها با هل دادن دستی راه بیفتد، موتور یا درایور آن آسیب دیده و باید تعویض شود.

آیا امکان کنترل شدت مکش وجود دارد؟

این مدل دو سیمه است و ورودی PWM داخلی ندارد. برای تنظیم شدت مکش باید از یک برد کنترل دور PWM مخصوص ۲۴ ولت در سمت تغذیه استفاده کنید. استفاده از پتانسیومتر ساده به‌صورت سری توصیه نمی‌شود، زیرا موجب گرم شدن و عملکرد ناپایدار موتور می‌شود.

عمر مفید این فن چقدر است؟

نمونه‌های بلبرینگی در شرایط استاندارد و دمای حدود ۴۰ درجه، عمر مفیدی در محدودهٔ ده‌ها هزار ساعت دارند. در محیط چاپ، غبار جوهر و پرز مدیا عامل اصلی کاهش عمر است. تمیزکاری دوره‌ای و نصب صحیح افقی، تفاوت چشمگیری در طول عمر ایجاد می‌کند.

جمع‌بندی و راهنمای خرید

انتخاب درست فن وکیوم کانال‌دار به پنج پارامتر بستگی دارد: ابعاد قاب، فاصلهٔ سوراخ‌های نصب، ولتاژ نامی، نوع کانکتور و جهت جریان هوا. با رعایت این موارد، مکش میز چاپ به وضعیت کارخانه‌ای بازمی‌گردد و کیفیت چاپ و ایمنی هد تضمین می‌شود. اگر از تشخیص سایز مطمئن نیستید، تصویر فن نصب‌شده روی دستگاه خود را برای کارشناسان گروه تکنسین‌های مشهد ارسال کنید تا مدل دقیق را پیشنهاد دهند. برای ثبت سفارش یا دریافت مشاوره تخصصی با ما تماس بگیرید.
