پولی هرزگرد دوقلو 45-109
22,960,000 تومان

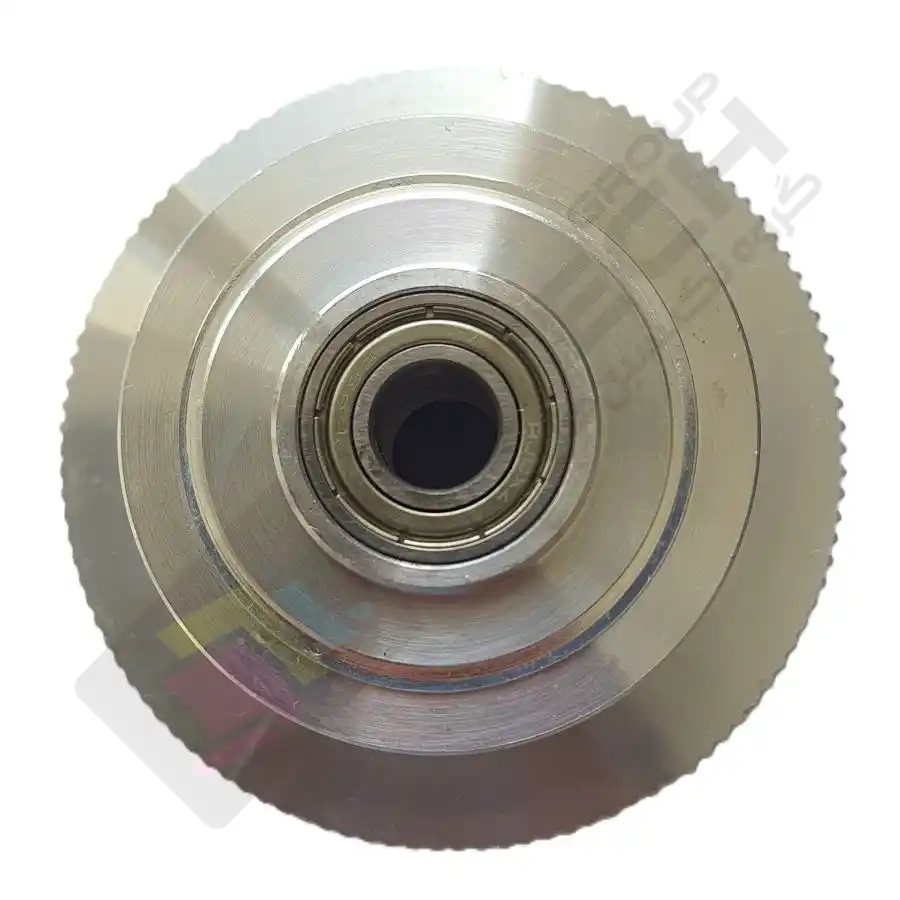

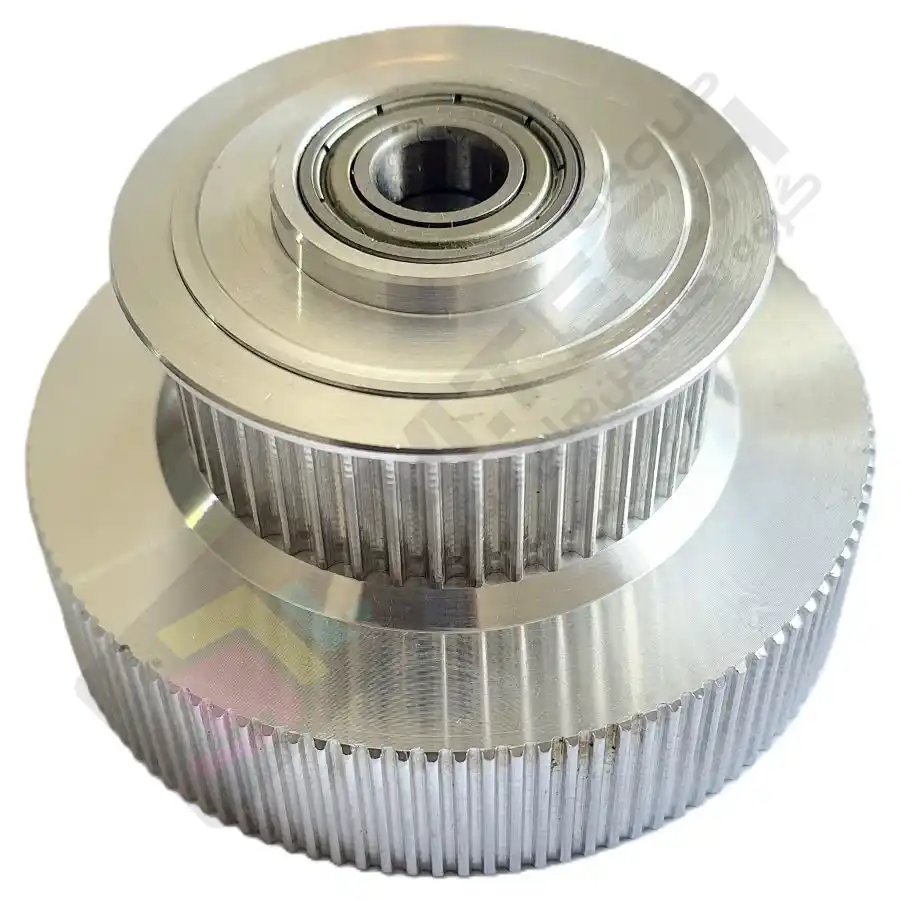

پولی هرزگرد دوقلو 45-109 یا فولی هرزگرد دوقلو، قطعه‌ای دوبخشی برای مسیر انتقال حرکت دستگاه‌های چاپ لارج‌فرمت است. بخش بزرگ آن 109 دنده با گام 2M و بخش کوچک آن 45 دنده با گام 3M دارد و هر دو روی یک بدنه آلومینیوم سخت قرار گرفته‌اند. این پولی روی بلبرینگ Z699 با قطر داخلی 9 میلی‌متر می‌چرخد و با خار بالا و پایین محور، بدون نیاز به پیچ، ثابت می‌شود.
کاربرد اصلی پولی هرزگرد دوقلو 45-109 دریافت حرکت از پولی سر موتور از طریق تسمه کوتاه و انتقال آن به تسمه بلند 3M و در نهایت کرئیج است. به این ترتیب علاوه بر انتقال نیرو، یک مرحله کاهش دور در مسیر حرکت ایجاد می‌شود که به نرمی و دقت جابه‌جایی کمک می‌کند. قطر فلنج سمت کوچک 46 میلی‌متر است و تسمه‌های رایج 15 میلی‌متری روی آن قرار می‌گیرند.
برای اطمینان از سازگاری، پیش از سفارش گام و تعداد دنده پولی فعلی و تسمه‌های دستگاه را بررسی کنید. اگر مدل دقیق را نمی‌دانید، عکس قطعه قبلی را بفرستید. کارشناسان گروه تکنسینهای مشهد برای انتخاب و استعلام قیمت در کنار شما هستند.
پولی هرزگرد دوقلو 45-109 چیست؟
پولی هرزگرد دوقلو 45-109 یک پولی دندانه‌دار دوبخشی است که دو ردیف دنده با تعداد و گام متفاوت را روی یک بدنه دارد: بخش بزرگ‌تر با 109 دنده و گام 2M و بخش کوچک‌تر با 45 دنده و گام 3M. این قطعه که در بازار با نام فولی هرزگرد دوقلو هم شناخته می‌شود، روی بلبرینگ و یک محور ثابت آزادانه می‌چرخد و در مسیر انتقال حرکت دستگاه‌های چاپ لارج‌فرمت قرار می‌گیرد.
برخلاف پولی سر موتور که مستقیماً روی شفت موتور نصب می‌شود، این پولی حلقه واسط میان تسمه کوتاه و تسمه بلند است. با یک طرف، حرکت را از تسمه کوتاه می‌گیرد و با طرف دیگر تسمه بلند را می‌راند. مدل‌های دیگر این خانواده را در صفحه انواع پولی هرزگرد ببینید.
ویژگی‌ها و مزایای پولی هرزگرد دوقلو 45-109
ساختار این پولی برای یک نیاز مشخص طراحی شده است: اتصال دو تسمه با گام‌های متفاوت روی یک محور مشترک. مهم‌ترین ویژگی‌های آن:
- دو گام روی یک بدنه: بخش 109 دنده با گام 2M و بخش 45 دنده با گام 3M، برای درگیری همزمان با دو تسمه مختلف.
- مرحله کاهش دور: نسبت دنده‌ها همراه با پولی سر موتور، نسبت تبدیل حرکت کرئیج را تعیین می‌کند.
- بلبرینگ Z699: چرخش روان روی محور با قطر داخلی 9 میلی‌متر.
- آلومینیوم سخت: بدنه‌ای مقاوم و سبک برای قطعه‌ای که دائم در حال چرخش است.
- نصب بدون پیچ: قفل شدن روی محور با خار در بالا و پایین.
- فلنج سمت کوچک: قطر 46 میلی‌متر که تسمه را در جای خود نگه می‌دارد.
کاربرد پولی هرزگرد دوقلو 45-109 در دستگاه چاپ لارج‌فرمت
در سیستم حرکتی کرئیج، این پولی بین پولی سر موتور و تسمه بلند قرار می‌گیرد. مسیر انتقال نیرو به‌ترتیب زیر است:
- موتور و پولی سر موتور
- تسمه کوتاه
- بخش 109 دنده (گام 2M) پولی هرزگرد دوقلو
- بخش 45 دنده (گام 3M) همان پولی
- تسمه بلند 3M و در نهایت کرئیج
نسبت تبدیل این مرحله به تعداد دنده پولی سر موتور بستگی دارد. اگر پولی سر موتور 2M با N دنده باشد، نسبت کاهش دور برابر 109 تقسیم بر N است. برای مثال با پولی 20 دنده، نسبت حدود 5.45 به 1 و جابه‌جایی نظری کرئیج به‌ازای هر دور موتور حدود 24.8 میلی‌متر است؛ با پولی 42 دنده این مقدار حدود 52 میلی‌متر می‌شود. این اعداد نظری‌اند.
مشخصات فنی پولی هرزگرد دوقلو 45-109
جدول زیر مشخصات این مدل را نشان می‌دهد. پیش از سفارش، آن را با قطعه فعلی دستگاه مقایسه کنید.
| ویژگی | مقدار |
|---|---|
| نام قطعه | پولی هرزگرد دوقلو 45-109 (فولی هرزگرد دوقلو) |
| ساختار | دو ردیف دنده روی یک بدنه |
| بخش بزرگ | 109 دنده، گام 2M، قطر خارجی حدود 69 میلی‌متر، عرض حدود 17 میلی‌متر |
| بخش کوچک | 45 دنده، گام 3M، قطر خارجی دنده‌ها 42.2 میلی‌متر، عرض حدود 16.5 میلی‌متر |
| قطر فلنج (سمت کوچک) | 46 میلی‌متر |
| نشیمن | بلبرینگ Z699، قطر داخلی 9 میلی‌متر |
| جنس | آلومینیوم سخت |
| نحوه نصب | بدون پیچ؛ قفل با خار در بالا و پایین محور |
| تسمه‌های سازگار | تسمه کوتاه 2M و تسمه بلند 3M (عرض رایج 15 میلی‌متر) |
| محل کاربرد | مسیر انتقال حرکت کرئیج در دستگاه‌های چاپ لارج‌فرمت |
نکات نصب، استفاده و نگهداری
- تطابق تسمه‌ها: تسمه کوتاه 2M باید روی بخش 109 دنده و تسمه بلند 3M روی بخش 45 دنده قرار بگیرد.
- جای‌گذاری خارها: هر دو خار باید کاملاً در شیار محور بنشینند؛ پس از نصب دوباره آن‌ها را وارسی کنید.
- هم‌راستایی محور: محور نصب باید موازی با شفت موتور باشد تا تسمه‌ها به فلنج فشار نیاورند یا یک‌طرفه ساییده نشوند.
- تنش تسمه‌ها: تسمه شل باعث لغزش و صدا می‌شود و تسمه بیش‌ازحد سفت به بلبرینگ فشار می‌آورد.
- بازرسی دوره‌ای: پولی را با دست بچرخانید؛ حرکت باید روان و بی‌صدا باشد. دنده‌ها را از نظر سایش و آلودگی هم بررسی کنید.
سؤالات متداول درباره پولی هرزگرد دوقلو 45-109
آیا پولی هرزگرد دوقلو 45-109 با دستگاه من سازگار است؟
سازگاری به برند دستگاه بستگی ندارد، به مشخصات بستگی دارد: 109 دنده 2M، 45 دنده 3M، سوراخ بلبرینگ 9 میلی‌متر و تسمه‌های 2M و 3M. اگر پولی فعلی شما همین مشخصات را دارد، جایگزین مناسبی است. در غیر این صورت، عکس قطعه قبلی را برای کارشناسان ما بفرستید.
تفاوت این پولی با پولی سر موتور چیست؟
پولی سر موتور روی شفت موتور نصب می‌شود و حرکت را وارد مسیر می‌کند. پولی هرزگرد دوقلو روی محور ثابت و با بلبرینگ می‌چرخد و بین تسمه کوتاه و بلند قرار دارد؛ یعنی حرکت را منتقل و متناسب می‌کند، نه اینکه تولیدش کند.
کدام تسمه روی کدام بخش قرار می‌گیرد؟
تسمه کوتاه 2M روی بخش بزرگ‌تر با 109 دنده و تسمه بلند 3M روی بخش کوچک‌تر با 45 دنده نصب می‌شود. جابه‌جا کردن آن‌ها ممکن نیست، چون گام هر بخش با تسمه دیگر یکی نیست.
آیا با تغییر پولی سر موتور، نسبت حرکت تغییر می‌کند؟
بله. نسبت کاهش دور برابر 109 تقسیم بر تعداد دنده پولی سر موتور است، پس با تعویض آن حرکت کرئیج تغییر می‌کند. به همین دلیل تعداد دنده پولی سر موتور باید مطابق مشخصات دستگاه انتخاب شود.
نشانه‌های خرابی این پولی چیست؟
صدای غیرعادی یا زبری هنگام چرخاندن با دست معمولاً به سایش بلبرینگ برمی‌گردد. سایش دنده‌ها، لق بودن روی محور یا سایش نامتقارن تسمه هم نشانه‌های بررسی هستند. در این حالت پولی و تسمه‌ها را با هم کنترل کنید.
خرید پولی هرزگرد دوقلو 45-109 از گروه تکنسینهای مشهد
پولی هرزگرد دوقلو 45-109 با دو بخش 109 دنده 2M و 45 دنده 3M، بلبرینگ Z699 و بدنه آلومینیوم سخت، حلقه اتصال تسمه کوتاه و بلند است. انتخاب درست آن در کنار پولی سر موتور، تسمه‌ها و سروو موتورهای دستگاه چاپ به روانی و دقت حرکت کرئیج کمک می‌کند. برای مدل‌های تک‌قلو مثل پولی هرزگرد تک‌قلو 46 دنده 3M هم می‌توانید سری بزنید.
برای استعلام قیمت، موجودی و راهنمایی انتخاب، با کارشناسان گروه تکنسینهای مشهد تماس بگیرید.
