سنسور فوتوالکتریک چاپ (سنسور گرد رول بازکن)
4,400,000 تومان

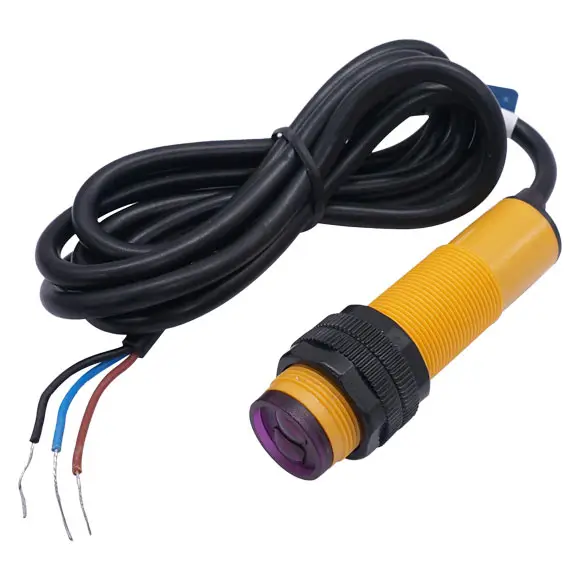

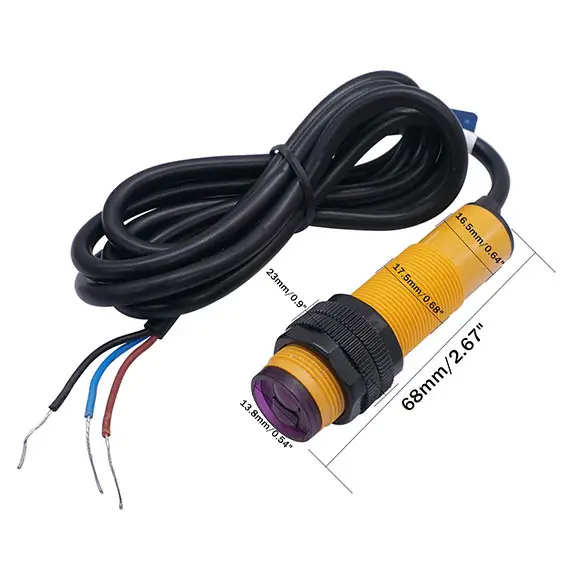

سنسور فوتوالکتریک چاپ مدل E3F
سنسور فوتوالکتریک چاپ مدل E3F یکی از قطعات کاربردی در دستگاه‌های چاپ سالونت ، اکوسالونت و سابلیمیشن است. این سنسورها برای کنترل رول بازکن، تشخیص مدیا و توقف خودکار دستگاه استفاده میشوند. با قابلیت تشخیص از فاصله ۱۰ تا ۳۰ سانتی‌متر و خروجی‌های NPN-NO یا NPN-NC، به‌راحتی با بیشتر بردهای کنترل دستگاه چاپ سازگارند.
| مدل | نوع خروجی | فاصله تشخیص |
|---|---|---|
| E3F-DS30C2 | NPN-NC | 10~30cm |
| E3F-DS30C4 | NPN-NO | 10~30cm |
4 عدد در انبار
🧩 معرفی سنسور فوتوالکتریک چاپ مدل E3F مخصوص تشخیص مدیا و رول بازکن دستگاه چاپ بنر
سنسور فوتوالکتریک چاپ مدل E3F یکی از پرکاربردترین قطعات در اتوماسیون سیستم های رول بازکن و رول جمع کن دستگاه‌های چاپ سالونت ، اکوسالونت و سابلیمیشن است. این سنسورها در کاربردهایی مانند کنترل رول بازکن و رول جمع کن ، تشخیص پایان مدیا و توقف اتوماتیک دستگاه پس از اتمام رول، نقش کلیدی ایفا می‌کنند.

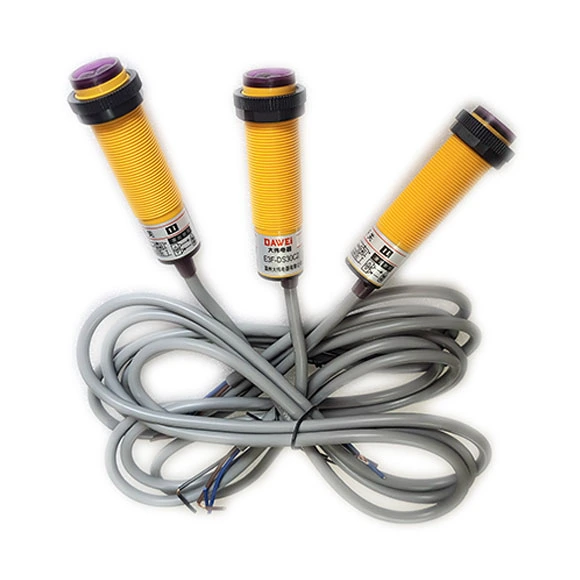

مدل‌های پرکاربرد این سری شامل:
- E3F-DS30C2 (NPN-NC)
- E3F-DS30C4 (NPN-NO)
- E3F-DS30B2 (NPN-NC)
این سنسورها با برد تشخیص 10 تا 30 سانتی‌متر، در چاپخانه‌های صنعتی برای هماهنگ‌سازی دقیق بین حرکت مدیا و فرمان‌دهی به مین‌بورد یا رول بازکن استفاده میشوند.
✅ جدول مقایسه سنسورهای فوتوالکتریک سری E3F (ویژه کاربرد چاپ)
| مدل | نوع خروجی | عملکرد خروجی | فاصله تشخیص | ولتاژ کاری | جریان خروجی | نوع تشخیص | نوع سنسور |
|---|---|---|---|---|---|---|---|
| E3F-DS30C2 | NPN | Normally Closed | 10 ~ 30 cm | 6-36V DC | حداکثر 200 mA | بازتاب پراکنده (Diffuse) | فوتوالکتریک |
| E3F-DS30C4 | NPN | Normally Open | 10 ~ 30 cm | 6-36V DC | حداکثر 200 mA | بازتاب پراکنده (Diffuse) | فوتوالکتریک |
| E3F-DS30B2 | NPN | Normally Closed | 10 ~ 30 cm | 6-36V DC | حداکثر 200 mA | بازتاب پراکنده (Diffuse) | فوتوالکتریک |
⚙️ توضیح نوع سیگنال‌ها: تفاوت NPN / PNP و NO / NC
NPN vs. PNP:
- خروجی NPN: هنگام تشخیص شیء، خروجی به GND متصل شده و سیگنال صفر ولت ارسال می‌شود. این نوع در دستگاه‌های چاپ رایج‌تر است.
- خروجی PNP: هنگام تشخیص، خروجی به +V متصل شده و سیگنال مثبت می‌فرستد. استفاده کمتری در صنعت چاپ دارد.
NO vs. NC:
- Normally Open (NO): در حالت عادی خروجی قطع است، و تنها هنگام تشخیص فعال می‌شود. مناسب تشخیص حضور مدیا.
- Normally Closed (NC): در حالت عادی خروجی وصل است، و هنگام تشخیص قطع می‌شود. مناسب کاربردهای Fail-Safe.
📌 کاربرد سنسورهای سری E3F در چاپ لارج فرمت
- سیستم رول بازکن: برای همگام‌سازی حرکت رول با سرعت چاپ.
- تشخیص شروع/پایان مدیا: جلوگیری از چاپ در صورت نبود مدیا.
- کنترل توقف اتوماتیک: فعال‌سازی توقف دستگاه پس از پایان رول.
🧪 مزایای استفاده از مدل‌های NPN-NO / NC
- نصب آسان با سیم‌کشی سه‌سیمه استاندارد
- قابلیت تنظیم حساسیت و برد تشخیص
- سازگاری کامل با انواع برد کنترل دستگاه چاپ
- عملکرد پایدار در محیط‌های نویزی چاپخانه
با توجه به مشخصات، پایداری عملکرد و قیمت مناسب، سنسور فوتوالکتریک چاپ مدل E3F انتخابی مطمئن برای تعمیر یا ارتقاء دستگاه‌های چاپ سالونت ، اکوسالونت و سابلیمیشن است.
این سنسورها، سنسورهای گرد هست و سنسور رول بازکن از نوع سنسورهای مربعی 5 سیم هم نوع دیگری از سنسورهای رول بازکن محسوب میشوند.
منابع : یک و دو
