سنسور نوری کریستال جت

سنسور نوری کریستال جت چیست و چه وظیفه‌ای دارد؟

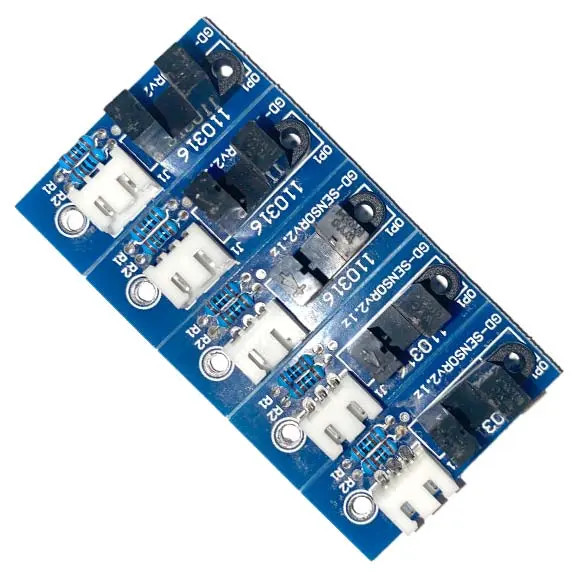

سنسور نوری کریستال جت یک لیمیت سنسور نوری (Optical Limit Sensor) است که در ابتدا و انتهای مسیر حرکت کرئیج در دستگاه‌های چاپ کریستال جت نصب می‌شود. این سنسور وظیفه مشخص کردن ابتدا و انتهای محدوده حرکتی  کرئیج دستگاه را بر عهده دارد تا از برخورد کرئیج با بدنه دستگاه جلوگیری شود و موقعیت صفر (Home Position) به‌صورت دقیق به مادربرد گزارش شود.

این سنسور با ولتاژ 5 ولت DC کار می‌کند و دارای سه سیم ورودی شامل مثبت 5V، منفی (GND) و یک سیم سیگنال خروجی است. در حالت عادی خروجی این سنسور باز است و هیچ سیگنالی به مادربرد ارسال نمی‌شود. اما زمانی که تیغه فلزی کرئیج از مقابل سنسور عبور می‌کند، پرتو مادون قرمز قطع شده و سنسور مدار را برای چند لحظه می‌بندد.

در این لحظه، پایه خروجی سنسور، منفی را به مادربرد ارسال می‌کند و مادربرد با دریافت این سیگنال، فرمان توقف حرکت کرئیج را صادر می‌کند. به این نوع عملکرد اصطلاحاً OPEN NPN گفته می‌شود؛ یعنی سنسور در حالت عادی مدار باز است و فقط هنگام تشخیص مانع، مدار بسته می‌شود.

نقش لیمیت سنسور در سیستم حرکتی دستگاه

لیمیت سنسور یکی از حیاتی‌ترین قطعات در سیستم حرکتی دستگاه‌های چاپ است. این سنسور:

• موقعیت آغاز و پایان مسیر حرکت کرئیج را تعیین می‌کند
• از برخورد کرئیج با بدنه جلوگیری می‌کند
• تنظیم صفر دستگاه (Home) را انجام می‌دهد

در صورت خرابی این سنسور، دستگاه معمولاً با خطاهای حرکتی، برخورد کرئیج، کوبش هد یا عدم تشخیص موقعیت صفر روبه‌رو می‌شود.

سازگاری با دستگاه‌های کریستال جت

این سنسور نوری در تمامی مدل‌های دستگاه‌های کریستال جت مورد استفاده قرار گرفته است، از جمله:

• Crystaljet 1000 (مدل‌های قدیمی 1.8 متری)
• Crystaljet 3000 و 3000 New
• Crystaljet 4000
• Crystaljet 5000 (مدل قدیمی)
• Crystaljet 6000

جدول مشخصات فنی سنسور نوری کریستال جت

جمع‌بندی نهایی

سنسور نوری کریستال جت یکی از حساس‌ترین و مهم‌ترین قطعات کنترلی در دستگاه‌های کریستال جت است که بدون عملکرد صحیح آن، سیستم حرکتی دستگاه عملاً دچار اختلال جدی می‌شود. این سنسور با دقت بالا، سرعت پاسخ مناسب و ساختار ساده، نقش حیاتی در ایمنی، دقت چاپ و سلامت هد ایفا می‌کند.
