معرفی هد ریکو GH2220 — مشخصات فنی

بررسی کامل هد ریکو GH2220 — کاربردها و مشخصات فنی

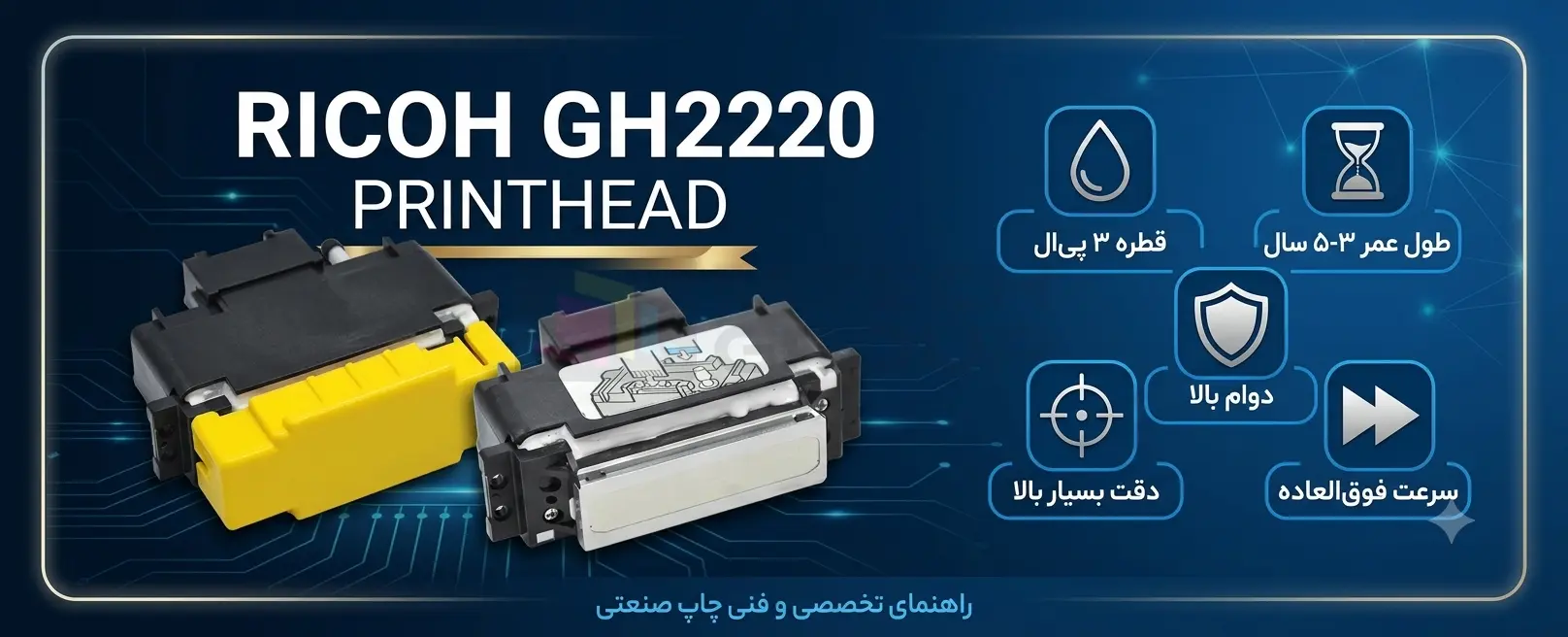

هد ریکو GH2220 یک هد پرینتر (Printhead) صنعتی با پایه سیلیکون است که ریکو آن را برای
بازارهای چاپ ساین گرافیک (Sign Graphics)، چاپ پارچه (Textile) و کدگذاری صنعتی (Coding & Marking)
طراحی کرده. این هد با ۳۸۴ نازل، حداقل حجم قطره ۳ پیکولیتر (Picoliter) و فرکانس شلیک ۳۰ کیلوهرتز (kHz)،
نقطه تلاقی دقت چاپ و استحکام صنعتی است — و مهم‌تر از همه، با قیمتی پایین‌تر از هدهای سری MH همان شرکت عرضه می‌شود.
در دستگاه‌های چاپ لارج فرمت (Large Format Printer) که در ایران موجود است، GH2220 بیشتر در پرینترهای یووی (UV)
و برخی مدل‌های DTG دیده می‌شود و به تدریج جای خود را در بازاری باز کرده که سال‌ها در اختیار هدهای Epson و Seiko بود.

تاریخچه کوتاه ریکو در هدهای صنعتی

ریکو (Ricoh) یکی از معدود شرکت‌هایی است که تکنولوژی هد پرینتر (Printhead) صنعتی
خود را از ابتدا تا انتها، در داخل ژاپن توسعه داده است. این شرکت که سابقه‌ای
بیش از ۵۰ سال در حوزه تکنولوژی جت‌جوهری (Inkjet Technology) دارد، خط تولید
هدهای صنعتی خود را با معماری کاملاً متفاوت از رقبا پایه‌ریزی کرده.

در دهه ۲۰۰۰، ریکو با عرضه سری MH (Metal Head) که بدنه‌ای از جنس فولاد ضدزنگ
داشت، جایگاه خود را در بازار چاپ صنعتی تثبیت کرد. هدهای MH5420، MH5440 و
بعدتر نسل‌های Gen5 و Gen6 از این خانواده، به استاندارد صنعتی در پرینترهای
لارج فرمت (Large Format Printer) تبدیل شدند. قیمت بالا اما عمر طولانی و
پایداری عملکرد، مشخصه اصلی این هدها بود.

هد ریکو GH2220 اما یک رویکرد متفاوت است. ریکو برای این مدل از تکنولوژی سیلیکون
(Silicon-based) به جای فولاد ضدزنگ استفاده کرده — نتیجه بیش از ۱۰ سال تحقیق
و توسعه (R&D) روی ساختار مدار داخلی هد. این انتخاب، ابعاد هد را کوچک‌تر،
وزن را سبک‌تر و قیمت تمام‌شده را پایین‌تر آورده، در حالی که دقت چاپ در
سطح صنعتی باقی مانده.

جایگاه هد ریکو GH2220در خانواده محصولات ریکو

خانواده هدهای صنعتی ریکو را می‌توان در دو دسته اصلی تقسیم‌بندی کرد:

سری MH (Metal Head): فولادی، مقاوم در برابر حلال‌های قوی،
عمر بسیار بالا، قیمت بالا. این سری شامل MH5220، MH5420، MH5440،
MH5320 (Gen6) و مدل‌های مشابه می‌شود.

سری GH (Glass/Silicon Head): پایه سیلیکون، قیمت رقابتی،
دقت چاپ بسیار بالا، سازگار با جوهرهای آبی و حلالی ملایم. فعلاً تنها مدل
فعال این سری، هد ریکو GH2220 است.

هد ریکو GH2220 در واقع پل ریکو بین بازار هدهای پرسرعت صنعتی سری MH و بازار
هدهای مصرفی‌تری مثل Epson است. کسی که می‌خواهد دقت ۳ پیکولیتر (Picoliter)
را با قیمت یک هد اقتصادی داشته باشد، این مدل گزینه‌ای است که باید جدی بگیرد.

تفاوت سری GH با سری Gen (نسل‌های MH)

یکی از سوالات رایج در بازار ایران این است که هد ریکو GH2220 با Gen5 یا Gen6 چه
تفاوتی دارد. این دو اساساً در دو دسته‌بندی متفاوت قرار می‌گیرند:

سری Gen (MH Series): Gen5 همان MH5420/MH5440 است و Gen6
همان MH5320/MH5340. بدنه فولادی، تعداد نازل بالاتر (۳۸۴ نازل در هر رنگ روی
هر هد، اما چندین هد می‌توان کنار هم گذاشت)، سرعت چاپ بالاتر در پیکربندی
چند هده، قیمت بالاتر.

سری GH: بدنه سیلیکون، فشرده‌تر، ارزان‌تر، دقت قطره برابر.
هد ریکو GH2220 با ۳۸۴ نازل روی یک عرض چاپ ۳۲.۴ میلیمتری، برای سیستم‌هایی که به
یک یا دو هد نیاز دارند (مثل دستگاه‌های DTG یا کدگذاری صنعتی) و همچنین
پیکربندی‌های چند هده اقتصادی مناسب‌تر است.

مشخصات فنی کامل هد ریکو GH2220

جدول کامل مشخصات

توضیح پارامترها به زبان ساده

عرض چاپ ۳۲.۴ میلیمتر یعنی هر هد به تنهایی یک نوار ۳۲.۴
میلیمتری از محیط چاپ را پوشش می‌دهد. این عدد نسبتاً کوچک است، اما در
دستگاه‌هایی که چندین هد ریکو GH2220 در کنار هم نصب می‌شوند (multi-head array)،
عرض چاپ موثر به‌صورت ضریبی افزایش می‌یابد.

۳۸۴ نازل روی یک عرض ۳۲.۴ میلیمتری، با فاصله 0.1693 میلیمتر
بین نازل‌ها، به یک تراکم نازل معادل تقریباً ۱۵۰ npi (Nozzles Per Inch)
می‌رسد. این عدد برای یک هد صنعتی قابل توجه است و به همین دلیل، GH2220
می‌تواند به صورت تئوریک رزولوشن ۱۵۰ × ۱۵۰ dpi را در یک پاس (Pass) تولید کند.

فرکانس ۳۰ kHz در حالت Binary به این معناست که هر نازل
می‌تواند در یک ثانیه ۳۰,۰۰۰ بار شلیک کند. وقتی این عدد را در سرعت حرکت
کریج (Carriage) ضرب کنید، سرعت چاپ واقعی به دست می‌آید. در پیکربندی‌های
استاندارد دستگاه‌هایی مثل WER R1808 یا مشابه، با ۴ پاس حدود ۱۶ متر مربع
در ساعت و با ۸ پاس حدود ۷ متر مربع در ساعت به دست می‌آید.

حجم قطره ۳ تا ۵ پیکولیتر در حالت Binary: این کوچکترین
قطره‌ای است که هد ریکو GH2220 می‌تواند تولید کند. برای مقایسه، هدهای صنعتی قدیمی
مثل سری Seiko 508GS حداقل قطره ۸ پیکولیتری داشتند. قطره ۳ پیکولیتری یعنی
جزئیات بسیار ریزتر، گرادیان‌های نرم‌تر در ناحیه‌های تراکم کم جوهر، و
امکان چاپ فونت‌های ریز تا اندازه 2pt.

حجم قطره ۲۱ پیکولیتر در حالت Greyscale: این قطره برای
پر کردن سریع سطوح بزرگ رنگی استفاده می‌شود. ریکو با ترکیب قطرات کوچک
و بزرگ (Multi-drop Technology) می‌تواند ۴ سطح مختلف گرادیان (Greyscale Level)
تولید کند — از قطره ۳pl برای ظریف‌کاری تا قطره ۲۱pl برای پوشش‌دهی سریع.

ویسکوزیته 8 ± 0.5 mPa·s در ۲۵ درجه: این محدوده نسبتاً
باریکی برای ویسکوزیته جوهر است. اگر جوهر غلیظ‌تر یا رقیق‌تر از این محدوده
باشد، کیفیت چاپ افت می‌کند یا نازل‌ها آسیب می‌بینند. این پارامتر برای
تکنسین‌ها اهمیت ویژه‌ای دارد چون جوهرهای غیراستاندارد اغلب در همین بازه
مشکل دارند.

کشش سطحی 25 ± 5 mN/m: کشش سطحی جوهر روی شکل‌گیری قطره
در دهانه نازل تاثیر مستقیم دارد. اگر کشش سطحی خیلی بالا باشد، قطره به
درستی از نازل جدا نمی‌شود. اگر خیلی پایین باشد، جوهر از نازل می‌چکد
(Drooling) حتی بدون دستور شلیک.

فقدان هیتر (No heater or thermistor): برخلاف هدهای Gen5
و Gen6 ریکو که سیستم گرمایش داخلی دارند، هد ریکو GH2220 هیچ المان گرمایشی ندارد.
این یعنی مدیریت دمای محیط کار مهم‌تر می‌شود. در محیط‌های سرد (زیر ۱۵ درجه)،
جوهر ممکن است غلیظ‌تر از محدوده تعریف‌شده شود و نیاز به گرم‌کردن جوهر
خارج از هد باشد.

مکانیزم Frame-abutting: این سیستم الاینمان به معنای تنظیم
موقعیت هد از طریق تماس فریم مکانیکی با بدنه کریج است. در دستگاه‌های
multi-head که چند هد ریکو GH2220 کنار هم نصب می‌شوند، این مکانیزم تضمین می‌کند
که هدها دقیقاً روبروی هم قرار بگیرند تا خطوط چاپ (Nozzle Lines) از یک هد
به هد بعدی بدون گپ یا اورلپ ادامه پیدا کنند.

پرینترهای سازگار با هد ریکو GH2220

هد ریکو GH2220 در طیف گسترده‌ای از دستگاه‌های چینی و بین‌المللی به کار رفته.
برخی از مدل‌های شناخته‌شده که از این هد استفاده می‌کنند عبارتند از:
WER R1808، WER R3208، WER RF1808، Winjet W2-GH2220، Oric TS1519-GH-6H،
Yuxunda SGH1013، Colorjet Verve Mini و Ricoh Ri 1000 (پرینتر DTG ریکو).
این تنوع نشان می‌دهد که GH2220 به یک هد پلتفرمی در بازار تبدیل شده —
هم در چاپ بنر و فلکس، هم در چاپ پارچه (Textile) و هم در سیستم‌های
کدگذاری صنعتی (Coding & Marking).

۳. تکنولوژی Piston Pusher با دیافراگم فلزی

وقتی مشخصات رسمی هد ریکو GH2220 می‌گوید «Piston pusher with metallic diaphragm plate»،
این یک توصیف ساده نیست — این تعریف معماری داخلی هد است و تفاوت اساسی آن
را با هدهای پیزوالکتریک سرامیک (Piezoelectric Ceramic) روشن می‌کند.
برای درک درست این تکنولوژی، ابتدا باید ساختار داخلی هد را ببینیم.

ساختار داخلی هد ریکو GH2220

یک هد پرینتر جت‌جوهری (Inkjet Printhead) در پایه‌ای‌ترین سطح از سه بخش
اصلی تشکیل شده: یک محفظه جوهر (Ink Chamber)، یک عنصر محرک (Actuator)
و یک دهانه نازل (Nozzle Orifice). عنصر محرک وظیفه ایجاد فشار ناگهانی در
محفظه جوهر را دارد تا قطره‌ای از جوهر از نازل خارج شود.

در هد ریکو GH2220 ، عنصر محرک یک عنصر پیزوالکتریک (Piezoelectric Element) است که
روی یک صفحه دیافراگم فلزی (Metallic Diaphragm Plate) نصب شده. وقتی ولتاژ
الکتریکی به عنصر پیزو اعمال می‌شود، آن عنصر تغییر شکل می‌دهد. این تغییر
شکل صفحه دیافراگم را خم می‌کند. خم شدن دیافراگم فشار ایجاد می‌کند.
فشار جوهر را از نازل بیرون می‌راند. این چرخه در GH2220 تا ۳۰,۰۰۰ بار
در ثانیه (۳۰ kHz) تکرار می‌شود.

کلمه «Piston» در نام این تکنولوژی اشاره به حرکت خطی دیافراگم دارد —
مثل یک پیستون که به سمت محفظه جوهر فشار می‌آورد، نه مثل یک تیر پیزو که
کنارها را خم می‌کند (Shear Mode یا Bend Mode). این حرکت پیستون‌گونه کنترل
دقیق‌تری روی حجم جوهر خروجی می‌دهد.

چرا دیافراگم فلزی؟ مقایسه با پیزو سرامیک معمولی

در هدهای پیزوسرامیک مرسوم (مثل بسیاری از هدهای Epson)، عنصر پیزو مستقیماً
دیواره محفظه جوهر را تشکیل می‌دهد یا به آن چسبیده. این ساختار ساده است
اما یک ضعف اساسی دارد: سرامیک در برابر حلال‌های قوی (Solvent)، اسیدها
و برخی جوهرهای UV آسیب‌پذیر است و در طول زمان ترک می‌خورد.

ریکو با قرار دادن یک صفحه فلزی (Metallic Diaphragm) بین عنصر پیزو و جوهر،
این مشکل را حل کرده. جوهر هیچ‌وقت مستقیماً با سرامیک تماس ندارد. نتیجه:

• مقاومت شیمیایی بیشتر: فلز در برابر حلال‌های ملایم
  (Mild Solvent) مقاوم‌تر از سرامیک است. به همین دلیل هد ریکو GH2220 هم با
  جوهر Aqueous و هم با Solvent سازگار است.
• یکنواختی عملکرد در طول عمر: سرامیک‌های پیزو با گذر زمان
  دچار خستگی (Fatigue) می‌شوند و ضریب پیزوالکتریک آن‌ها کاهش می‌یابد.
  دیافراگم فلزی این مشکل را به حداقل می‌رساند و عمر ۳۰ میلیارد شلیک را
  ممکن می‌کند.
• کنترل دقیق‌تر حجم قطره: صفحه دیافراگم یکپارچه فلزی
  رفتار مکانیکی یکنواخت‌تری نسبت به سرامیک دارد. این یعنی حجم قطره در
  همه ۳۸۴ نازل یکسان‌تر است — پارامتری که مستقیماً روی یکنواختی رنگ
  (Color Uniformity) در چاپ تأثیر می‌گذارد.

جدول مقایسه: Metallic Diaphragm در برابر Piezo Ceramic معمولی

مکانیزم Frame-abutting و دقت الاینمان

در دستگاه‌هایی که چند هد ریکو GH2220 در کنار هم روی یک کریج (Carriage) نصب
می‌شوند، دقت قرارگیری هدها نسبت به هم به اندازه دقت خود هد اهمیت دارد.
اگر دو هد کنار هم حتی ۰.۱ میلیمتر اشتباه قرار بگیرند، خط مرز بین
ناحیه چاپی دو هد (Stitch Line) در خروجی نهایی دیده می‌شود.

ریکو برای GH2220 مکانیزم الاینمان Frame-abutting را طراحی کرده. در این
روش، بدنه (Frame) هد دارای سطوح مرجع (Reference Surfaces) دقیق‌تراشی‌شده
است که مستقیماً با بدنه کریج یا هد مجاور تماس می‌گیرد. این تماس مکانیکی
مستقیم، بدون نیاز به پیچ‌های تنظیم دستی، موقعیت هد را با دقت زیر ۰.۰۵
میلیمتر تثبیت می‌کند.

نتیجه عملی این است که در دستگاه‌های multi-head مبتنی بر GH2220، فرآیند
Head Alignment (تنظیم هد) ساده‌تر از هدهایی است که به پیچ‌های میکرومتری
نیاز دارند. البته این به این معنا نیست که Stitch Calibration در نرم‌افزار
RIP لازم نیست — آن مرحله همچنان ضروری است.

۴. رفتار هد در دو حالت Binary و Greyscale

هد ریکو GH2220 مثل اکثر هدهای صنعتی مدرن در دو حالت عملیاتی متفاوت کار می‌کند.
انتخاب بین این دو حالت توسط درایور هد (Head Driver) و نرم‌افزار RIP کنترل
می‌شود و مستقیماً روی سرعت، کیفیت و نوع کاربرد چاپ تأثیر می‌گذارد.

حالت Binary — سرعت بالا، قطره کوچک

در حالت Binary (تک‌قطره‌ای)، هر نازل در هر چرخه شلیک فقط یک قطره
با حجم ۳ تا ۵ پیکولیتر تولید می‌کند. این حالت با فرکانس ۳۰ kHz کار
می‌کند — یعنی هر نازل در یک ثانیه ۳۰,۰۰۰ قطره شلیک می‌کند.

چرا حجم قطره بین ۳ تا ۵ pl متغیر است و نه یک عدد ثابت؟ چون حجم دقیق
قطره به ویسکوزیته و کشش سطحی جوهر در دمای محیط بستگی دارد. جوهر کمی
غلیظ‌تر یا سردتر، قطره کمی بزرگ‌تر تولید می‌کند. این بازه ۳-۵ pl
محدوده‌ای است که ریکو در شرایط عادی عملکرد تضمین می‌دهد.

حالت Binary برای این کاربردها بهینه است:

• چاپ متن‌های ریز و لبه‌های تیز (Sharp Edges)
• چاپ کدبار (Barcode) و QR Code با وضوح بالا
• خروجی با بیشترین سرعت ممکن هنگامی که جزئیات ظریف اولویت دارد
• پاس‌های کم (۲ تا ۴ پاس) در دستگاه‌های با سرعت بالا

حالت Greyscale — کیفیت بالا، گرادیان نرم

در حالت Greyscale (چندقطره‌ای)، هد می‌تواند در یک شلیک چندین قطره کوچک
را به هم بچسباند (Merge) و یک قطره بزرگ‌تر با حجم تا ۲۱ ± ۲ پیکولیتر
تشکیل دهد. GH2220 از ۴ سطح گرادیان (Greyscale Level) پشتیبانی می‌کند،
یعنی می‌تواند ۴ حجم قطره مختلف تولید کند: تقریباً ۳pl، ۷pl، ۱۴pl
و ۲۱pl (اعداد دقیق به جوهر بستگی دارند).

فرکانس در این حالت به ۲۴ kHz کاهش می‌یابد — چون ساختن یک قطره چندلایه
زمان بیشتری نیاز دارد. این کاهش فرکانس در عمل یعنی سرعت چاپ در حالت
Greyscale کمتر از Binary است، اما کیفیت بصری بهتر.

حالت Greyscale برای این کاربردها مناسب‌تر است:

• چاپ عکس و تصاویر با گرادیان‌های ظریف
• پوشش‌دهی یکنواخت سطوح رنگی بزرگ (Color Fill)
• پاس‌های زیاد (۶ تا ۸ پاس) برای خروجی کیفیت بالا
• چاپ بنر و فلکس با دقت تصویری بالا

تفاوت عملکردی در اعداد

تأثیر انتخاب حالت بر سرعت چاپ واقعی

سرعت‌های اعلامی برای هد ریکو GH2220 در نرم‌افزارهای RIP بر اساس تعداد پاس
(Pass Count) متفاوت است. اعداد زیر برای پیکربندی ۶ هده استاندارد (مثل
WER R1808 یا مدل‌های مشابه) در حالت Greyscale اندازه‌گیری شده:

• ۴ پاس: حدود ۱۶ متر مربع در ساعت — کیفیت اقتصادی
• ۶ پاس: حدود ۱۰ متر مربع در ساعت — کیفیت استاندارد
• ۸ پاس: حدود ۷ متر مربع در ساعت — کیفیت بالا

این اعداد بستگی زیادی به عرض چاپ، تعداد هدها و سرعت موتور کریج دارند
و از یک دستگاه به دستگاه دیگر می‌توانند تفاوت داشته باشند. همیشه
سرعت واقعی را روی دستگاه خودتان اندازه بگیرید.

۵. سازگاری جوهر — Aqueous و Solvent

یکی از مزیت‌های واقعی هد ریکو GH2220 نسبت به هدهای مصرفی مشابه، سازگاری رسمی
با هر دو نوع جوهر آبی (Aqueous) و جوهر حلالی (Solvent) است. اما این
سازگاری مشروط است — نه هر جوهری از هر برندی کار می‌کند. درک دقیق
محدوده‌های فیزیکی جوهر، برای هر تکنسینی که با این هد کار می‌کند
اجباری است.

محدوده ویسکوزیته: 8 ± 0.5 mPa·s در ۲۵ درجه

ویسکوزیته (Viscosity) مقاومت جوهر در برابر جاری شدن است. عدد ۸ mPa·s
تقریباً ۸ برابر ویسکوزیته آب خالص است — یعنی جوهر باید کمی غلیظ‌تر
از آب باشد اما نه خیلی. بازه ± 0.5 mPa·s یعنی ریکو تنها جوهرهایی با
ویسکوزیته بین ۷.۵ تا ۸.۵ mPa·s را در دمای ۲۵ درجه سانتیگراد تضمین
می‌کند.

چرا این بازه این قدر باریک است؟ چون هد ریکو GH2220 برخلاف برخی هدهای صنعتی
مثل Gen5 که سیستم هیتر داخلی دارند و ویسکوزیته جوهر را قبل از شلیک
تنظیم می‌کنند، هیچ هیتری ندارد. این یعنی مدیریت دما
کاملاً به عهده سیستم جوهررسانی خارجی یا محیط چاپخانه است.

اثر دما بر ویسکوزیته

ویسکوزیته بیشتر جوهرها با کاهش دما افزایش می‌یابد. اگر دمای محیط
از ۲۵ درجه به ۱۵ درجه کاهش پیدا کند، ویسکوزیته می‌تواند ۲۰ تا ۳۰
درصد بالا برود. این یعنی یک جوهر که در ۲۵ درجه ویسکوزیته ۸ mPa·s دارد،
در ۱۵ درجه ممکن است به ۱۰ تا ۱۱ mPa·s برسد — خارج از محدوده مجاز.

نتیجه عملی این موضوع برای تکنسین‌ها:

• در فصل زمستان یا محیط‌های سرد، قبل از چاپ اجازه دهید دستگاه و جوهر
  به دمای محیط برسند (حداقل ۳۰ دقیقه).
• اگر دمای چاپخانه زیر ۱۸ درجه است، از سیستم‌های گرمایش جوهر (Ink Heater)
  خارجی قبل از ورود به هد استفاده کنید.
• در گرمای بالای ۳۵ درجه هم جوهر ممکن است خیلی رقیق شود. در این حالت
  Drooling (چکیدن جوهر از نازل بدون دستور شلیک) می‌تواند رخ دهد.

محدوده کشش سطحی: 25 ± 5 mN/m در ۲۳ ± ۲ درجه

کشش سطحی (Surface Tension) نیروی مولکولی است که سطح مایع را در هم
نگه می‌دارد. در یک هد جت‌جوهری، کشش سطحی نقش دوگانه دارد:

• خیلی بالا (بالای ۳۰ mN/m): قطره جوهر به راحتی از
  نازل جدا نمی‌شود. نتیجه: قطرات دوتایی یا سه‌تایی (Satellite Drops)
  که دور نقطه اصلی چاپ می‌نشینند و لبه‌ها را کثیف می‌کنند.
• خیلی پایین (زیر ۲۰ mN/m): جوهر از دهانه نازل می‌چکد
  حتی بدون دستور شلیک (Nozzle Weeping). این مشکل باعث لکه‌های جوهری
  روی سطح چاپ و گرفتگی نازل می‌شود.

بازه ۲۰ تا ۳۰ mN/m که ریکو تعریف کرده، ناحیه‌ای است که در آن قطره
به درستی شکل می‌گیرد، از نازل جدا می‌شود و به طور مستقل روی سطح چاپ
می‌نشیند. برای مقایسه، آب خالص کشش سطحی ۷۲ mN/m دارد که برای جت‌جوهری
خیلی بالاست — به همین دلیل به جوهرهای آبی، مواد کاهنده کشش سطحی
(Surfactant) اضافه می‌شود.

چه جوهرهایی کار می‌کنند؟

هد ریکو GH2220 با دو دسته اصلی جوهر سازگار است:

جوهر Aqueous (آبی): جوهرهای پایه آب با رنگدانه (Pigment)
یا رنگ محلول (Dye). این جوهرها برای چاپ پارچه (DTG)، کاغذ، بنرهای
تبلیغاتی و خروجی‌هایی که نیاز به رنگ‌های روشن دارند مناسبند. نکته:
جوهرهای Aqueous UV-curable (که برای چاپ UV فرموله شده‌اند) در لیست
سازگاری رسمی ریکو برای هد ریکو GH2220 نیستند — با این جوهرها استفاده نکنید.

جوهر Solvent (حلالی): منظور جوهرهای Eco-Solvent است —
نه Hard Solvent. جوهرهای Eco-Solvent (مثل برندهای Kiian، Bordeaux،
InkTec و مشابه) با ویسکوزیته و کشش سطحی کنترل‌شده، در محدوده ریکو
قرار می‌گیرند. جوهرهای Hard Solvent (حلال قوی مثل برخی جوهرهای Aggressive
که برای هدهای فولادی Seiko یا Konica طراحی شده‌اند) برای GH2220
مناسب نیستند.

چه جوهرهایی آسیب می‌زنند؟

این فهرست برای هر تکنسینی که با هد ریکو GH2220 کار می‌کند مهم است:

• جوهر UV Curable: مونومرهای فتوپلیمری در این جوهرها
  با ساختار سیلیکون داخلی هد تعامل شیمیایی دارند. استفاده از جوهر UV
  در GH2220 می‌تواند در ظرف چند هفته به نازل‌ها آسیب دائمی بزند.
• جوهر Hard Solvent (حلال قوی): ترکیبات حلال قوی مثل
  MEK، استون یا تولوئن می‌توانند واشرها و اورینگ‌های داخلی هد را
  تخریب کنند. این نوع جوهر برای هدهای GH-series تایید نشده.
• جوهر با ذرات درشت (Particle Size بالای ۱ میکرون):
  برخی جوهرهای پیگمنت ارزان‌قیمت دارای ذرات رنگدانه‌ای هستند که
  نازل ۳pl را مسدود می‌کنند. برای هد ریکو GH2220 فقط از جوهرهایی استفاده کنید
  که اندازه ذره (Particle Size) آن‌ها زیر ۰.۵ میکرون باشد.
• جوهر غیراستاندارد با ویسکوزیته بالا: برخی
  سازندگان جوهر فارسی‌زبان یا چینی ارزان‌قیمت محصولاتی عرضه می‌کنند
  که مشخصات فیزیکی آن‌ها روی بسته‌بندی ذکر نمی‌شود. استفاده از
  این جوهرها ریسک بالایی برای هد ریکو GH2220 دارد.

نکات عملی برای تکنسین

چند نکته کاربردی که در میدان کار اهمیت دارند:

• قبل از نصب جوهر جدید: برگه مشخصات فنی (TDS — Technical
  Data Sheet) جوهر را از سازنده بخواهید. ویسکوزیته باید در ۲۵ درجه
  بین ۷.۵ تا ۸.۵ mPa·s باشد. اگر TDS موجود نیست، آن جوهر را امتحان
  نکنید.
• تغییر برند جوهر: وقتی از یک برند جوهر به برند دیگر
  تغییر می‌دهید، سیستم جوهررسانی را کاملاً فلاش (Flush) کنید. مخلوط
  شدن جوهرهای مختلف می‌تواند رسوب ایجاد کند و نازل‌ها را مسدود کند.
• نگهداری هد هنگام خاموش بودن: وقتی دستگاه برای
  مدت طولانی (بیش از ۴۸ ساعت) خاموش می‌ماند، Capping Station باید
  روی هد قرار داشته باشد و جوهر از مسیر خارج نشده باشد. خشک شدن
  جوهر در نازل‌های ۳pl به سرعت اتفاق می‌افتد.
• رقیق‌سازی جوهر: هیچ‌وقت جوهر هد ریکو GH2220 را با آب
  یا حلال‌های تجاری رقیق نکنید تا ویسکوزیته را تغییر دهید. اگر
  جوهر غلیظ است، با سازنده جوهر تماس بگیرید و از تینر تایید‌شده
  همان برند استفاده کنید.

مقایسه هد ریکو GH2220 با هد Gen5 نسخه دورنگ اقتصادی

در بازار ایران وقتی صحبت از هد ریکو می‌شود، معمولاً دو گزینه اصلی مطرح
است: هد ریکو GH2220و Gen5. اما Gen5 خودش در نسخه‌های متعددی عرضه می‌شود —
از نسخه چهاررنگه کامل (MH5420 Full) تا نسخه دورنگه اقتصادی که در
دستگاه‌های ارزان‌قیمت‌تر چینی به کار می‌رود. مقایسه‌ای که اینجا
انجام می‌دهیم، بین GH2220 و همین Gen5 دورنگ (MH5420 با
پیکربندی ۲ کانال) است — چون این دو مدل بیشترین رقابت
مستقیم را در یک رنج قیمتی نزدیک به هم دارند.

جدول مقایسه پارامتر به پارامتر

هد ریکو GH2220 کجا برتری دارد؟

کوچکترین قطره: حداقل قطره ۳ پیکولیتری هد ریکو GH2220 در برابر
۷ پیکولیتر Gen5، برتری آشکاری در چاپ جزئیات ظریف است. برای فونت‌های
ریز زیر ۵pt، خطوط باریک، و تصاویر با گرادیان‌های ظریف، هد ریکو هد ریکو GH2220 نتیجه
بهتری می‌دهد.

وزن و اندازه: با ۳۸ گرم در برابر ۱۵۵ گرم Gen5، هد ریکو GH2220
تقریباً یک‌چهارم سبک‌تر است. این در دستگاه‌هایی که کریج سبک‌تر به
سرعت بالاتر نیاز دارند یا فضای نصب محدود دارند، مزیت مکانیکی مهمی است.

قیمت پایین‌تر: هد ریکو GH2220 با قیمتی کمتر از Gen5 دورنگ عرضه
می‌شود. برای چاپخانه‌ای که بودجه محدود دارد اما نیاز به دقت چاپ
بالا دارد، این تفاوت قیمت با توجه به کیفیت قابل قبول است.

سادگی سیستم جوهررسانی: چون GH2220 هیتر ندارد، سیستم
الکتریکی آن ساده‌تر است. احتمال خرابی ناشی از اجزای گرمایشی یا
ترمیستور معیوب وجود ندارد.

Gen5 دورنگ کجا انتخاب بهتری است؟

سازگاری با جوهر UV: این مهم‌ترین تفاوت عملی است.
Gen5 با جوهرهای UV Curable سازگار است، هد ریکو GH2220 نیست. اگر دستگاه شما
از جوهر UV استفاده می‌کند، Gen5 تنها گزینه بین این دو است.

عمر طولانی‌تر: عمر ۱۰۰ میلیارد شلیک Gen5 در برابر
۳۰ میلیارد GH2220، عملاً سه برابر است. در چاپخانه‌ای که دستگاه
روزانه ۱۶ ساعت کار می‌کند و تعویض هد هزینه توقف تولید دارد،
این تفاوت عمر اهمیت پیدا می‌کند.

هیتر داخلی: Gen5 با سیستم گرمایش یکپارچه می‌تواند
ویسکوزیته جوهر را مستقل از دمای محیط در محدوده صحیح نگه دارد.
برای چاپخانه‌هایی در مناطق سرد یا بدون کنترل دما، این مزیت عملی
مهمی است.

سطوح Greyscale بیشتر: ۶ سطح گرادیان Gen5 در برابر
۴ سطح هد ریکو GH2220، در خروجی تصاویر عکس‌گونه با گرادیان‌های پیچیده
تفاوت ظریفی ایجاد می‌کند — گرچه این تفاوت در خروجی نهایی بنر یا
فلکس معمولاً با چشم غیرمسلح دیده نمی‌شود.

راهنمای انتخاب بر اساس بودجه و کاربرد

نصب، راه‌اندازی و تنظیمات اولیه هد ریکو GH2220

نصب هد ریکو GH2220 نسبت به هدهای بزرگ‌تر مثل Gen5 ساده‌تر است — اما همان
اشتباهات رایج در هر دو مدل پیش می‌آید. یک نصب اشتباه می‌تواند
هدی که چند میلیون تومان قیمت دارد را در چند دقیقه از کار بیندازد.
این بخش مراحل نصب را به ترتیب و با جزئیاتی می‌دهد که در دفترچه‌های
فارسی اغلب نادیده گرفته می‌شود.

پیش‌نیازهای نصب

قبل از هر کاری، این موارد باید آماده و تأیید شده باشند:

• جوهر سازگار: مشخصات فیزیکی جوهر (ویسکوزیته ۸ ± 0.5
  mPa·s، کشش سطحی ۲۵ ± ۵ mN/m) تأیید شده باشد. اگر TDS جوهر موجود
  نیست، نصب را انجام ندهید.
• دمای محیط: بین ۱۸ تا ۳۰ درجه سانتیگراد. در دمای
  پایین‌تر ویسکوزیته جوهر از محدوده خارج می‌شود.
• محیط ضدالکتریسیته ساکن (ESD-safe): هد ریکو GH2220 حاوی
  مدارهای حساس است. دستبند اتصال به زمین (ESD Wrist Strap) قبل از
  لمس هد الزامی است. کار روی میز فلزی بدون زمین کردن بدن، ریسک
  آسیب استاتیک دارد.
• ابزار: پیچ‌گوشتی متریک مناسب، دستمال بدون پرز
  (Lint-free Cloth)، محلول فلاش جوهر همان برند که قرار است استفاده
  شود، سرنگ ۵ میلی‌لیتری.
• فیلتر جوهر: قبل از نصب هد، فیلتر جوهر سیستم
  را بررسی کنید. یک ذره بزرگ‌تر از ۰.۵ میکرون کافی است تا نازل
  ۳ پیکولیتری را برای همیشه مسدود کند.

مراحل نصب فیزیکی

مرحله اول: آماده‌سازی هد جدید

هد ریکو GH2220 با محافظ پلاستیکی روی نازل‌ها (Nozzle Guard/Cap) و معمولاً
با مقداری مایع نگهداری (Storage Solution) در داخل ارسال می‌شود. این
مراحل را دنبال کنید:

• هد را از بسته‌بندی خارج کنید بدون اینکه به صفحه نازل (Nozzle Plate) یا کانکتور کابل دست بزنید.
• محافظ نازل را فقط در لحظه نصب بردارید — نه قبل از آن.
• اگر مایع نگهداری روی نازل‌ها دیده می‌شود، با دستمال بدون پرز آغشته به مایع فلاش به آرامی تمیز کنید. هیچ‌وقت نازل‌ها را با دستمال خشک پاک نکنید.

مرحله دوم: نصب روی کریج

• کریج را در موقعیت تعمیر (Maintenance Position) قرار دهید تا دسترسی راحت باشد.
• هد قبلی را با احتیاط خارج کنید. کابل هد را قبل از شل کردن پیچ‌های نگه‌دارنده جدا کنید.
• هد ریکو GH2220 را با مکانیزم Frame-abutting روی کریج بنشانید. این مکانیزم یک تماس مکانیکی مستقیم است — هد باید با یک کلیک ملایم در جای خود قرار بگیرد، نه با فشار.
• پیچ‌های نگه‌دارنده را با گشتاور یکسان (معمولاً ۰.۱ تا ۰.۲ N·m) ببندید. سفت کردن بیش از حد می‌تواند فریم هد را تغییر شکل دهد.
• کابل هد را وصل کنید. کانکتور GH2220 یک جهت مشخص دارد — با فشار وارد نکنید. اگر کانکتور به راحتی جا نمی‌رود، جهت را بررسی کنید.

مرحله سوم: اولین پر کردن جوهر (Initial Fill)

• مسیر جوهررسانی را با مایع فلاش از سمت ورودی هد پر کنید تا هوا کاملاً خارج شود. حباب هوا در مسیر جوهر، مهم‌ترین دلیل خرابی اولیه هد است.
• جوهر را با فشار ملایم (Gentle Purge) از سیستم عبور دهید تا از روی نازل‌ها خارج شود. فشار بیش از حد (بالای ۱ bar) می‌تواند دیافراگم داخلی هد را آسیب بزند.
• پس از پر شدن، Capping Station را روی هد قرار دهید و ۵ دقیقه صبر کنید تا جوهر در محفظه‌های نازل جا بیفتد.

تنظیمات درایور و نرم‌افزار RIP

هد ریکو GH2220 با نرم‌افزارهای RIP اصلی سازگار است: Maintop، Photoprint،
Wasatch و RasterLink. بعد از نصب فیزیکی، این تنظیمات اولیه را
انجام دهید:

• Head Profile: در RIP، پروفایل هد را روی هد ریکو GH2220
  یا «Ricoh GH Series» تنظیم کنید. استفاده از پروفایل Gen5 برای
  این هد، ولتاژ و تایمینگ نادرست اعمال می‌کند.
• Nozzle Check: اولین آزمون نازل (Nozzle Test Pattern)
  را چاپ کنید. باید تمام ۳۸۴ نازل فعال باشند. اگر بیش از ۵ نازل
  مسدود است، قبل از ادامه یک Head Cleaning انجام دهید.
• Bi-directional Alignment: تنظیم الاینمان دو‌طرفه
  (Bi-dir Calibration) را در کمترین سرعت ممکن انجام دهید. این
  تنظیم باید برای هر رزولوشن جداگانه ذخیره شود.
• Head Height: فاصله هد تا سطح رسانه (Media Gap)
  برای هد ریکو GH2220 بین ۱ تا ۲ میلیمتر توصیه می‌شود. فاصله بیشتر از
  ۳ میلیمتر باعث انحراف قطرات ۳pl در هوا می‌شود و لبه‌های چاپ
  را کثیف می‌کند.
• Ink Density و ICC Profile: پروفایل رنگی (ICC Profile)
  را برای ترکیب خاص جوهر و رسانه‌ای که استفاده می‌کنید کالیبره
  کنید. پروفایل‌های آماده که با دستگاه ارائه می‌شوند، نقطه شروع
  هستند نه نتیجه نهایی.

اشتباهات رایج هنگام نصب

این فهرست از رایج‌ترین دلایل خرابی هد در هفته اول پس از نصب است:

• لمس مستقیم صفحه نازل با دست: روغن پوست انگشت
  کشش سطحی منطقه اطراف نازل را تغییر می‌دهد. نتیجه: شلیک نامنظم
  یا مسدود شدن. همیشه از دستکش نیتریل استفاده کنید.
• حباب هوا در مسیر جوهر: بزرگ‌ترین دلیل مسدود شدن
  نازل‌ها در نصب اول است. قبل از نصب، مطمئن شوید مسیر کاملاً
  Purge شده.
• استفاده از جوهر قدیمی یا رسوب‌دار: اگر مخزن
  جوهر مدت طولانی استفاده نشده، ته‌نشین شدن پیگمنت ممکن است
  ذرات درشت ایجاد کرده باشد. همیشه جوهر را قبل از پر کردن تکان
  دهید و اگر رسوب می‌بینید از صافی ریز (۰.۲۲ میکرون) عبور دهید.
• نادیده گرفتن ESD: آسیب استاتیک اغلب بلافاصله
  هد را خراب نمی‌کند — ممکن است چند روز بعد به صورت خرابی
  تدریجی تعداد نازل‌های فعال ظاهر شود.
• تنگ کردن بیش از حد پیچ‌های نگه‌دارنده: فریم
  سیلیکونی GH2220 نسبت به Gen5 فولادی حساس‌تر است. گشتاور بیش از
  حد می‌تواند فریم را کج کند و الاینمان Frame-abutting را خراب کند.
• پاک کردن نازل با دستمال خشک: دستمال خشک می‌تواند
  رشته‌های ریز (Lint) در دهانه نازل ۳pl جا بگذارد. همیشه از
  دستمال آغشته به مایع فلاش استفاده کنید و در یک جهت پاک کنید،
  نه رفت و برگشت.

نگهداری و عمر مفید هد ریکو GH2220

عمر ۳۰ میلیارد شلیک — چه معنایی دارد؟

ریکو عمر مفید هد ریکو GH2220 را ۳۰ میلیارد شلیک به ازای هر نازل اعلام کرده.
این عدد انتزاعی به نظر می‌رسد، اما می‌توان آن را به زمان واقعی
تبدیل کرد. یک نازل در حالت Binary با فرکانس ۳۰ kHz، در یک ثانیه
۳۰,۰۰۰ بار شلیک می‌کند. اگر دستگاه روزانه ۸ ساعت کار کند و
نازل‌ها به‌طور متوسط ۵۰ درصد از زمان فعال باشند (نه همیشه رنگ تیره
چاپ می‌شود)، حساب تقریبی این‌طور می‌شود:

۳۰,۰۰۰ شلیک در ثانیه × ۰.۵ (ضریب فعالیت) × ۳,۶۰۰ ثانیه × ۸ ساعت
= تقریباً ۴۳۲ میلیون شلیک در روز. با ۳۰ میلیارد شلیک کل، این عدد
به حدود ۷۰ روز کاری پیوسته یا ۲ تا ۳ سال بهره‌برداری معمولی
تبدیل می‌شود — البته با فرض استفاده از جوهر استاندارد و نگهداری
منظم.

این عدد یک سقف تئوریک است، نه تضمین مطلق. شرایط واقعی مثل کیفیت
جوهر، دمای محیط، تناوب تمیزکاری و نحوه خاموش کردن دستگاه، عمر
واقعی هد را می‌سازند. یک تکنسین باتجربه می‌داند که همین هد با
جوهر بی‌کیفیت ممکن است در ۶ ماه خراب شود، یا با نگهداری درست
تا ۳ سال دوام بیاورد.

برنامه نگهداری پیشگیرانه

نگهداری هد ریکو GH2220 را می‌توان در سه بازه زمانی تقسیم کرد:

روزانه — قبل از شروع کار

• Nozzle Check Pattern: قبل از هر روز کاری یک تست
  نازل چاپ کنید. اگر بیش از ۳ نازل مسدود است، قبل از چاپ مشتری
  یک Head Cleaning انجام دهید. اجازه ندهید نازل‌های مسدود
  انباشته شوند.
• بررسی Capping Station: مطمئن شوید لبه‌های لاستیکی
  کپینگ استیشن سالم و تمیز است. یک کپ معیوب اجازه می‌دهد نازل‌ها
  در شب خشک شوند.
• بررسی سطح جوهر: مخزن جوهر زیر ۲۰ درصد نباشد.
  هد با ورود هوا به مسیر جوهر آسیب می‌بیند.

هفتگی

• تمیزکاری Wiper Blade: تیغه وایپر را با مایع فلاش
  تمیز کنید. تیغه کثیف به جای تمیز کردن نازل، جوهر خشک را روی
  صفحه نازل پخش می‌کند.
• پاکسازی Capping Station: ته کپ را از جوهر
  انباشته تمیز کنید. جوهر خشک‌شده در کپ می‌تواند نازل‌ها را
  هنگام Capping فشار دهد.
• بررسی فیلتر جوهر: فیلتر داخلی مسیر جوهررسانی
  را بررسی کنید. رنگ تیره یا کاهش فشار جوهر نشانه گرفتگی است.

ماهانه

• Head Soaking (خیساندن هد): اگر نازل‌هایی هستند
  که با Cleaning معمولی باز نمی‌شوند، یک جلسه Soaking با مایع
  فلاش مناسب انجام دهید. هد را با کپ پر از مایع فلاش به مدت
  ۳۰ دقیقه تا ۲ ساعت خیس کنید — نه بیشتر.
• بررسی کابل هد: کابل فلت (Flat Cable) هد را از
  نظر خمیدگی، ترک یا اکسیداسیون روی کانکتور بررسی کنید. کابل
  معیوب می‌تواند باعث شلیک نامنظم یا از دست دادن کامل یک کانال
  رنگ شود.
• Alignment Check: یک تست الاینمان دو‌طرفه انجام
  دهید. اگر از آخرین کالیبراسیون بیش از یک ماه گذشته یا
  دستگاه جابه‌جا شده، این تست ضروری است.

علائم فرسودگی هد ریکو GH2220

این علائم نشان می‌دهند که هد به پایان عمر مفید نزدیک می‌شود
و تعویض آن باید برنامه‌ریزی شود:

• نازل‌های مسدود مزمن: نازل‌هایی که بعد از
  Cleaning و Soaking هم باز نمی‌شوند و تعدادشان هر هفته بیشتر
  می‌شود. اگر بیش از ۵ درصد نازل‌ها (بیش از ۱۹ نازل از ۳۸۴)
  به‌طور دائم غیرفعال باشند، کیفیت چاپ در پاس‌های کم به وضوح
  افت می‌کند.
• Deflection (انحراف قطره): نازل‌هایی که شلیک
  می‌کنند اما قطره را کج می‌اندازند. در Nozzle Check Pattern به
  صورت خطوط کج یا نقطه‌های خارج از ردیف دیده می‌شود. این
  نشانه فرسودگی دهانه نازل یا آسیب صفحه نازل است.
• کاهش یکنواختی رنگ: اگر در سطوح رنگی یکدست،
  نوارهای روشن‌تر یا تیره‌تر (Banding) پدیدار می‌شود که با
  Cleaning برطرف نمی‌شود، احتمالاً ضریب پیزوالکتریک بعضی نازل‌ها
  افت کرده.
• Satellite Drops بیش از حد: نقاط ریز اطراف
  نقطه اصلی چاپ (Spray یا Mist) که در پاس‌های زیاد به صورت
  کدری پس‌زمینه دیده می‌شود، می‌تواند نشانه فرسودگی دیافراگم
  داخلی هد باشد.

عیب‌یابی و مشکلات رایج هد ریکو GH2220

بیشتر مشکلاتی که در میدان با هد ریکو GH2220پیش می‌آید، قابل تشخیص و
رفع است — اگر دلیل درست تشخیص داده شود. جدول زیر رایج‌ترین
مشکلات را با دلیل و راه‌حل عملی فهرست می‌کند.

جدول عیب‌یابی: مشکل — دلیل — راه‌حل

سوالات متداول درباره هد ریکو GH2220

۱۱. نتیجه‌گیری

هد ریکو GH2220 یک محصول با موضع‌گیری روشن در بازار است: دقت چاپ
صنعتی با قیمت نزدیک به هدهای مصرفی. قطره ۳ پیکولیتری، ساختار
دیافراگم فلزی، و مکانیزم Frame-abutting — هر سه نشانه‌هایی هستند
که ریکو برای این هد سرمایه‌گذاری فنی جدی کرده.

اما هد ریکو GH2220 محدودیت‌های واقعی هم دارد که نمی‌توان نادیده گرفت:
نبود هیتر داخلی، سازگار نبودن با جوهر UV، عمر ۳۰ میلیارد شلیک
که در برابر ۱۰۰ میلیارد Gen5 کوچک‌تر به نظر می‌رسد، و بازه باریک
ویسکوزیته که به کیفیت جوهر حساسیت بالایی می‌دهد.

برای چاپخانه‌ای که روی Eco-Solvent یا Aqueous کار می‌کند، بودجه
محدودی دارد و نیاز به دقت چاپ بالا در ساین گرافیک یا DTG دارد،
هد ریکو GH2220 یک انتخاب منطقی است — به شرط آنکه جوهر استاندارد، دمای
محیط کنترل‌شده و برنامه نگهداری منظم در کنارش باشد.

برای کارهای UV، محیط‌های سرد بدون کنترل دما، یا بهره‌برداری
۱۶ ساعته با اولویت عمر بلند هد، Gen5 سری MH5420 گزینه مطمئن‌تری
است — حتی اگر هزینه اولیه آن بیشتر باشد.

در نهایت، کیفیت خروجی یک دستگاه لارج فرمت فقط به هد برنمی‌گردد.
کیفیت جوهر، تنظیم دقیق RIP، وضعیت مکانیکی کریج و برنامه نگهداری
منظم — همه این‌ها با هم یک سیستم چاپ را می‌سازند. هد ریکو GH2220 یک
قطعه خوب در آن سیستم است، نه راه‌حل همه چیز به تنهایی.
