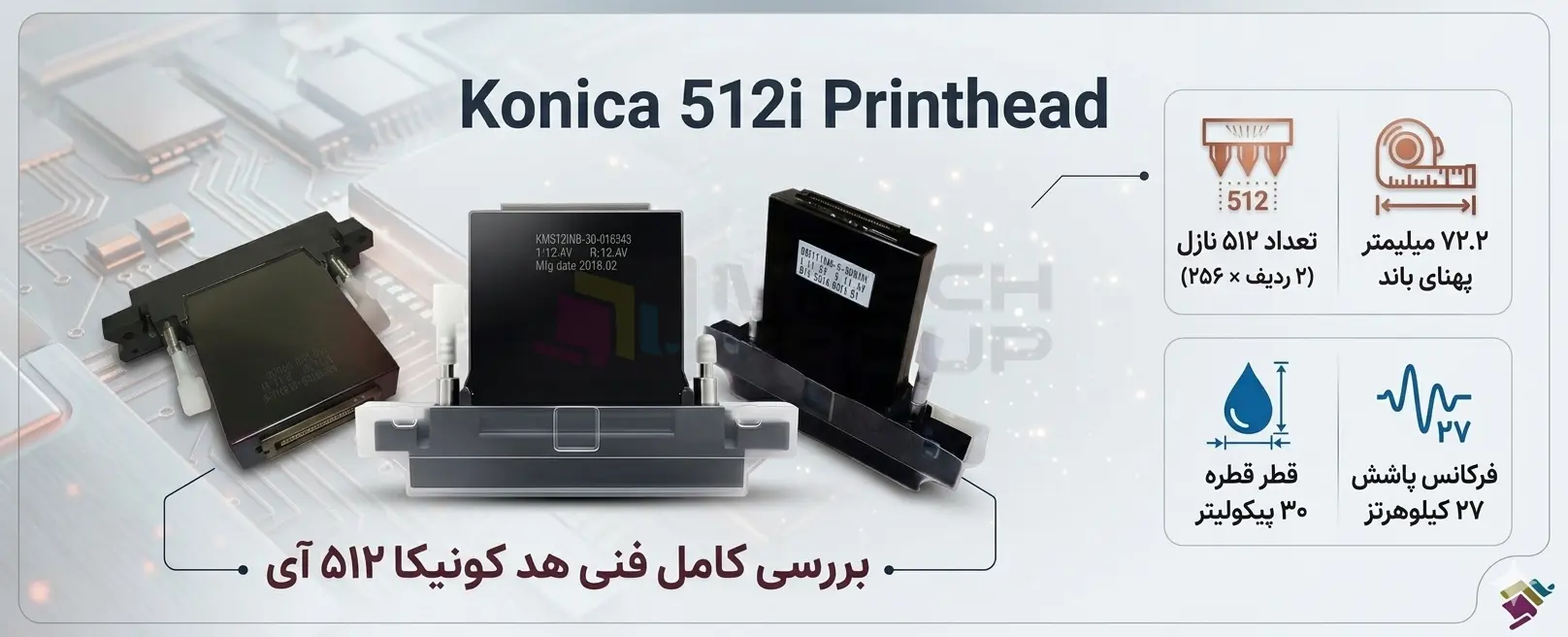

هد کونیکا 512i (Konica KM512i): راهنمای جامع فنی

هد کونیکا 512i (Konica KM512i): راهنمای جامع فنی برای چاپخانه‌داران و تکنسین‌ها

اگر در حوزه چاپ لارج‌فرمت (Large Format Printing) کار کرده باشید، احتمالاً اسم
هد کونیکا 512i را بارها شنیده‌اید. این هد پرینتر (Printhead) از شرکت کونیکا مینولتا (Konica Minolta)
یکی از پرکاربردترین هدهای صنعتی در دستگاه‌های چاپ بنر، فلکس و اکوسالونت در ایران و جهان است.
عمر بلند، سازگاری با جوهرهای متنوع و پشتیبانی گسترده از سوی سازندگان دستگاه،
این هد را به یک استاندارد صنعتی تبدیل کرده است.

در این مقاله تمام جنبه‌های فنی KM512i — از معماری داخلی و مشخصات دقیق گرفته تا
مقایسه مدل‌ها، نصب، نگهداری و عیب‌یابی — به‌صورت کامل بررسی می‌شود. تمرکز اصلی
روی مدل KM512i LNB — 30PL است که غالب دستگاه‌های موجود در بازار
ایران از همین نسخه استفاده می‌کنند.

کونیکا مینولتا و جایگاه آن در صنعت چاپ صنعتی

کونیکا مینولتا (Konica Minolta, Inc.) شرکت ژاپنی‌ای است که ریشه‌هایش به دو برند
مستقل «Konica» (تأسیس ۱۸۷۳) و «Minolta» (تأسیس ۱۹۲۸) برمی‌گردد. این دو در سال
۲۰۰۳ ادغام شدند. بخش صنعتی شرکت — که هدهای پرینتر را توسعه می‌دهد — از دهه ۱۹۹۰
روی تکنولوژی پیزوالکتریک (Piezoelectric) سرمایه‌گذاری کرد و خانواده KM512 را به
عنوان یکی از موفق‌ترین پلتفرم‌های هد صنعتی در دنیا معرفی کرد.

برخلاف هدهای حرارتی (Thermal Inkjet) که با گرما حباب ایجاد می‌کنند، هدهای کونیکا
از اصل پیزو (Piezo Drop-on-Demand) استفاده می‌کنند: کریستال‌های پیزوالکتریک با
اعمال ولتاژ تغییر شکل داده و فشار دقیقی برای پرتاب قطره جوهر ایجاد می‌کنند. این
روش عمر بالاتری دارد، با جوهرهای متنوع‌تری سازگار است و امکان کنترل دقیق‌تر اندازه
قطره را فراهم می‌کند.

از KM512 تا KM512i: چه تغییری رخ داد؟

نسل قدیمی‌تر یعنی KM512 (بدون پسوند «i») از یک سیستم رانش سه‌چرخه‌ای
(Triple-Cycle Driving) استفاده می‌کرد که در آن چند نازل به‌صورت گروهی کنترل
می‌شدند. نسل جدید هد کونیکا 512i یا KM512i با معرفی سیستم رانش مستقل
(Independent Driving System) این محدودیت را برطرف کرد: در هد کونیکا 512i هر کانال نازل
به‌صورت مستقل کنترل می‌شود. نتیجه عملی این تغییر معماری، افزایش سرعت رانش تا
سه برابر نسبت به مدل قبلی تحت شرایط مشابه است.

این بهبود در معماری باعث شد که هد کونیکا 512i در کاربردهای صنعتی سنگین — از چاپ بنر
تبلیغاتی گرفته تا چاپ روی کاشی سرامیک و سیستم‌های UV فلت‌بد (UV Flatbed) — جایگاه
محکمی پیدا کند.

خانواده هد کونیکا 512i — نسل‌بندی و مدل‌های مختلف

KM512i یک پلتفرم واحد نیست بلکه یک خانواده از هدهاست که هر مدل برای کاربرد
مشخصی بهینه شده است. مدل‌های اصلی این خانواده عبارتند از:

مدل LNB — نسخه استاندارد بازار ایران

هد کونیکا 512i LNB — 30PL رایج‌ترین مدل این خانواده در ایران است. حرف «L»
در LNB به جوهر سالونت (Solvent) اشاره دارد، «N» نشان‌دهنده عدم وجود هیتر
(Non-Heater) است و «B» به نسخه (Batch/Version) مربوط می‌شود. این مدل با قطره
۳۰ پیکولیتری (30 pL) در حالت باینری (Binary Mode) کار می‌کند و با اکثر دستگاه‌های
چاپ سالونت که در ایران رایج هستند — از برندهای Titanjet – EyeColor-Allwin-Sinocolor
، MeiTu و مشابه — سازگاری کامل دارد.

مدل SHB — فرکانس بالا برای بازارهای صنعتی

هد کونیکا 512i SHB با فرکانس رانش تا ۶۰ کیلوهرتز (kHz) برای سیستم‌های
صنعتی با نیاز به سرعت بسیار بالا طراحی شده است. این مدل عمدتاً در کاربردهای
چاپ برچسب صنعتی و سیستم‌های UV سرعت‌بالا استفاده می‌شود و در بازار ایران کمتر دیده می‌شود.

مدل MHB — سازگار با جوهرهای آبی‌پایه

هد کونیکا 512i MHB نسخه‌ای است که برای جوهرهای آبی‌پایه (Water-Based)
بهینه‌سازی شده است. این مدل نیز در دستگاه‌های رایج ایران استفاده نمی‌شود و
کاربردش بیشتر در صنایع بسته‌بندی و چاپ دوست دار محیط‌زیست‌ است.

مدل MAB-C — نسخه پایه آبی با امکانات افزوده

هد کونیکا 512i MAB-C نیز مانند MHB برای جوهرهای پایه آب طراحی شده
و در بازار ایران تقریباً مشاهده نمی‌شود. دستگاه‌هایی که از این مدل استفاده می‌کنند
معمولاً در اروپا یا ژاپن برای چاپ با استانداردهای زیست‌محیطی بالاتر به‌کار می‌روند.

نکته کاربردی: اگر در ایران دستگاه چاپ بنر یا فلکس سالونت دارید،
با احتمال بسیار بالا مدلی که روی آن نصب است همان KM512i LNB — 30PL
است. مدل‌های SHB، MHB و MAB-C هرچند فنی به‌اندازه کافی مستند هستند، اما در
تجربه عملی بازار ایران تقریباً غایبند.

مشخصات فنی کامل هد کونیکا 512i LNB — 30PL

جدول زیر پارامترهای دقیق هد کونیکا 512i LNB را نشان می‌دهد. این اعداد
از مشخصات رسمی سازنده استخراج شده‌اند:

پارامتر	مقدار	توضیح
تکنولوژی (Technology)	Piezo Drop-on-Demand (Shear Mode)	پیزو درخواستی — حالت برشی
تعداد نازل (Nozzle Count)	۵۱۲ نازل (۲ ردیف × ۲۵۶)	دو ردیف موازی، هر ردیف ۲۵۶ نازل
عرض چاپ (Print Width)	۷۲.۲ میلیمتر	عرض مؤثر یک هد در هر پاس
رزولوشن بومی (Native Resolution)	۳۶۰ dpi	بدون interpolation نرم‌افزاری
اندازه قطره (Droplet Size)	۳۰ پیکولیتر (pL)	قطره یکنواخت — حالت باینری
حالت چاپ (Print Mode)	Binary (دو سطحی)	نازل یا شلیک می‌کند یا نمی‌کند
فرکانس رانش (Firing Frequency)	۲۷ کیلوهرتز (kHz) — حداکثر	برخی منابع ۳۰.۴ kHz ذکر می‌کنند
سیستم رانش (Driving System)	Independent (مستقل)	هر نازل کانال مستقل دارد
سازگاری جوهر (Ink Compatibility)	Solvent / Eco-Solvent	جوهر اکوسالونت و سالونت قوی
هیتر (Heater)	ندارد (Non-Integrated)	گرمایش توسط سیستم دستگاه انجام می‌شود
ابعاد (Dimensions)	۱۳۱ × ۱۸ × ۹۴ میلیمتر	طول × عرض × ارتفاع
وزن (Weight)	حدود ۱۵۰ گرم	بدون کابل و کانکتور
داده ویوفرم (Waveform Data)	ضمیمه هد (همراه واحد تحویل داده می‌شود)	برای راه‌اندازی اولیه ضروری است

توضیح پارامترهای کلیدی جدول

رزولوشن ۳۶۰ dpi — چه معنایی دارد؟

رزولوشن بومی ۳۶۰ نقطه در اینچ (DPI — Dots Per Inch) مربوط به تراکم نازل‌های
فیزیکی روی هد است. در عمل، نرم‌افزار RIP با تکنیک‌های Over-printing و
Multi-pass می‌تواند خروجی مؤثر ۷۲۰ یا ۱۴۴۰ DPI تولید کند؛ هرچند این اعداد با
عبور چندباره کرئیج (Multi-Pass) حاصل می‌شوند و سرعت چاپ را کاهش می‌دهند.
برای چاپ بنر فضای باز که از فاصله دیده می‌شود، رزولوشن ۳۶۰ تا ۷۲۰ DPI کاملاً کافی است.

قطره ۳۰ پیکولیتر — بزرگ یا کوچک؟

در مقیاس هدهای صنعتی، ۳۰ pL یک قطره نسبتاً بزرگ محسوب می‌شود. برای مقایسه،
هدهای عکاسی باکیفیت مانند Epson i3200 با قطره‌های ۳ تا ۱۰ pL کار می‌کنند.
قطره بزرگ‌تر یعنی پوشش‌دهی (Coverage) قوی‌تر روی بنرهای تیره، سرعت بالاتر و
مصرف پایین‌تر پاس. در عوض، ظرافت جزئیات ریز در مقایسه با هدهای ریزقطره کمتر
است — که برای چاپ بنر و فلکس کاملاً قابل قبول است.

حالت باینری (Binary Mode) چیست؟

KM512i LNB در حالت باینری کار می‌کند: هر نازل فقط می‌تواند یک قطره ۳۰ pL شلیک
کند یا اصلاً شلیک نکند. این در برابر هدهای گرادیانتی (Greyscale) است که
می‌توانند قطرات با اندازه‌های متفاوت تولید کنند. در حالت باینری، تدرج رنگ از
طریق چیدمان هندسی نقاط (Dithering) توسط نرم‌افزار RIP شبیه‌سازی می‌شود.

فرکانس ۲۷ کیلوهرتز — محدودیت یا مزیت؟

۲۷ kHz به معنای ۲۷,۰۰۰ بار شلیک در ثانیه برای هر نازل است. در یک هد ۵۱۲ نازله،
این عدد توان تولید بسیار بالایی فراهم می‌کند. مدل SHB با ۶۰ kHz سریع‌تر است
اما در کاربردهای چاپ بنر که دستگاه معمولاً ۴ تا ۸ هد دارد، ۲۷ kHz ترکیب بهتری
از سرعت و پایداری بلندمدت ارائه می‌دهد.

چرا هد کونیکا 512i مدل LNB در بازار ایران غالب شد؟

از اوایل دهه ۱۳۹۰ که دستگاه‌های چاپ چینی لارج‌فرمت با هد کونیکا وارد بازار
ایران شدند، چند عامل باعث شد KM512i LNB به انتخاب اصلی تبدیل شود:

سازگاری گسترده با جوهر سالونت

جوهرسالونت (Solvent Ink) ترکیبی از ویسکوزیته (Viscosity)، سطح
تبخیر و خاصیت خورندگی دارد که نه برای همه هدها مناسب است. KM512i LNB از
ابتدا برای این نوع جوهر طراحی شده و با برندهای مختلف جوهر موجود در بازار
ایران — از مارک‌های ارزان‌تر چینی گرفته تا برندهای کره‌ای و اروپایی —
سازگاری قابل قبولی نشان داده است.

اکوسیستم گسترده دستگاه‌ها

سازندگان بزرگ دستگاه چاپ چین — از جمله Titanjet – EyeColor-Allwin-Sinocolor – Flora و MeiTu —
همگی دستگاه‌هایی با پشتیبانی از KM512i LNB تولید کردند. این یعنی برد
(Board)، کابل‌های هد (Printhead Cable)، درایور (Driver) و نرم‌افزار RIP
مخصوص این هد در بازار ایران به‌راحتی پیدا می‌شود.

موجودی قطعات و قیمت مناسب

به دلیل تیراژ بالای تولید و بازار گسترده جهانی، قیمت هد کونیکا 512i در مقایسه
با هدهای رقیب در همان رده عملکردی — مانند Seiko SPT-510 یا Xaar 1003 — معقول‌تر
است. همچنین قطعات جانبی مثل کانکتور (Connector)، کاپینگ (Capping Station) و
کابل (Cable) مخصوص این هد در بازار ایران انبوه است.

عمر و پایداری اثبات‌شده

در شرایط نگهداری معقول، هد کونیکا 512i عمر عملیاتی قابل قبولی دارد. چاپخانه‌داران
ایرانی که با این هد کار کرده‌اند تجربه عملی گسترده‌ای دارند و شبکه تعمیرکاران
و تکنسین‌های آشنا با این هد در کشور وجود دارد — که این خود یک مزیت اکوسیستمی مهم است.

کاربردهای اصلی هد کونیکا 512i در دستگاه‌های مختلف

دستگاه‌های چاپ بنر و فلکس (Roll-to-Roll)

رایج‌ترین کاربرد این هد در دستگاه‌های رول‌تورول (Roll-to-Roll) است که روی
بنر (Frontlit Banner)، بک‌لیت (Backlit Banner) و ماده فلکس
(Flex) کار می‌کنند. پیکربندی معمول این دستگاه‌ها در ایران ۴ تا ۸ هد
هد کونیکا 512i LNB است که در چهار رنگ CMYK یا شش رنگ CMYKLcLm چیده می‌شوند.
دستگاه‌های ۴ هده عرض چاپ مؤثری حدود 240 میلیمتر (در حالت 3 پاس) تا 360 میلیمتر (در حالت 2 پاس) در هر پاس دارند.

دستگاه‌های اکوسالونت روی وینیل و PVC

چاپ روی وینیل خودچسب (Self-Adhesive Vinyl)، PVC از
دیگر کاربردهای رایج این هد است. سازگاری KM512i LNB با جوهرهای سالونتی
که روی این مواد چسبندگی خوبی دارند، آن را برای چاپ استیکر، بنر وسیله نقلیه
(Vehicle Wrap) و تابلوهای فضای باز مناسب می‌کند.

دستگاه‌های UV فلت‌بد

اگرچه نسخه UV-specific این هد در بازار ایران کمتر دیده می‌شود، اما برخی
دستگاه‌های UV فلت‌بد (UV Flatbed) که جوهر یووی‌کیور (UV-Cure Ink) استفاده
می‌کنند نیز از هد کونیکا 512i LNB در پیکربندی خاص بهره می‌برند.

تحلیل فنی عمیق — چگونه هد کونیکا 512i کار می‌کند؟

برای درک دقیق رفتار هد کونیکا 512i LNB در شرایط عملی، باید ساختار داخلی و مکانیزم
شلیک جوهر را بشناسیم. این دانش هم برای تکنسین‌هایی که باید هد را تنظیم کنند
و هم برای چاپخانه‌دارانی که می‌خواهند از هد درست نگهداری کنند ضروری است.

معماری داخلی: اتاقک‌های فشار و کریستال‌های پیزو

هد کونیکا 512i از تکنولوژی Shear Mode Piezoelectric
(پیزو برشی درخواستی) استفاده می‌کند. در این روش، هر نازل یک اتاقک
(Ink Chamber) دارد که دیواره‌های آن از مواد پیزوالکتریک ساخته شده‌اند.
وقتی ولتاژ اعمال می‌شود، این دیواره‌ها به شکل برشی (Shear) تغییر شکل
می‌دهند — نه خم می‌شوند — و این حرکت برشی موجی فشار ایجاد می‌کند که
جوهر را از دهانه نازل (Nozzle Orifice) به بیرون می‌راند.

در KM512i دو ردیف نازل موازی داریم، هر ردیف ۲۵۶ نازل، که مجموعاً
۵۱۲ نازل فعال روی یک عرض چاپی ۷۲.۲ میلیمتری تشکیل می‌دهند. فاصله
بین نازل‌ها (Nozzle Spacing) در این آرایش حدود ۷۰.۵ میکرون است که با
رزولوشن بومی ۳۶۰ نقطه در اینچ تناسب دارد.

سیستم رانش مستقل (Independent Driving) — چرا اهمیت دارد؟

مهم‌ترین تفاوت معماری KM512i نسبت به نسل قبلی KM512، سیستم رانش مستقل
(Independent Driving System) است. در نسل قبلی، یک چرخه رانش سه‌مرحله‌ای
(Three-Cycle Driving) روی گروهی از نازل‌ها به‌صورت مشترک عمل می‌کرد.
این معماری گروهی یعنی اگر یک نازل در یک چرخه زمانی نیاز به شلیک نداشت،
کل گروه باید منتظر می‌ماند.

در هد کونیکا 512i ، هر نازل کانال الکترونیکی مستقل خود را دارد. این یعنی:

• زمان‌بندی دقیق‌تر: هر نازل می‌تواند دقیقاً در لحظه
  مناسب شلیک کند، بدون اینکه منتظر چرخه گروهی بماند.
• فرکانس مؤثر بالاتر: زیر همان بار الکتریکی، KM512i
  می‌تواند تا سه برابر سریع‌تر از KM512 قدیمی رانش داشته باشد.
• تنظیم ویوفرم (Waveform) دقیق‌تر: چون هر کانال مستقل
  است، می‌توان شکل موج ولتاژ را برای هر نازل به‌طور مجزا بهینه کرد —
  مشروط به اینکه برد درایور (Driver Board) از این قابلیت پشتیبانی کند.

حالت باینری (Binary Mode) و نقش آن در کیفیت چاپ

هد کونیکا 512i LNB در حالت باینری کار می‌کند: هر نازل در هر چرخه فقط یک قطره ۳۰ پیکولیتری
شلیک می‌کند یا اصلاً شلیک نمی‌کند. این مدل چاپ با مدل Greyscale (گرادیانتی)
که در نسخه‌های SHB و MAB-C وجود دارد تفاوت اساسی دارد.

در سیستم گرادیانتی، هر نازل می‌تواند با انرژی‌های مختلف شلیک کند و
قطره‌هایی با اندازه‌های متفاوت تولید کند — مثلاً ۶، ۱۲ یا ۱۸ پیکولیتر
در یک هد ۸ سطحی. این انعطاف امکان رندر دقیق‌تر گرادیانت رنگ را بدون
نیاز به چندین پاس فراهم می‌کند.

اما در هد کونیکا 512i LNB با حالت باینری، کیفیت تدرج رنگ از طریق الگوریتم‌های
Dithering و Error Diffusion در نرم‌افزار
RIP شبیه‌سازی می‌شود. برای چاپ بنر تبلیغاتی که معمولاً از فاصله بیش از 3 متر
دیده می‌شود، این روش کاملاً کافی است و در عمل محدودیت قابل توجهی ایجاد نمی‌کند.

مسیر جوهر (Ink Path) و سیستم فشار منفی

جوهر از مخزن اصلی (Main Tank) از طریق پمپ جوهر (Ink Pump) به ساب‌تانک
(Sub Tank) منتقل می‌شود. در ساب‌تانک، سیستم فشار منفی (Negative Pressure
System) — که اغلب با یک مکانیزم تنظیم سطح یا پمپ وکیوم کنترل می‌شود —
فشار جوهر را در بازه مناسب نگه می‌دارد. از ساب‌تانک، جوهر از طریق
دمپر (Damper) و فیلتر (Ink Filter) وارد هد می‌شود.

تنظیم دقیق فشار منفی برای هد کونیکا 512i LNB بسیار حیاتی است. فشار منفی
بیش از حد باعث می‌شود جوهر از نازل چکه کند (Ink Drip)؛ فشار منفی
کمتر از حد باعث می‌شود هوا وارد نازل شود و بلاکینگ (Nozzle Blocking)
ایجاد گردد. بازه فشار منفی مناسب برای این هد معمولاً بین منفی ۲ تا منفی ۵ میلی بار (mbar) است
عدد دقیق بسته به ویسکوزیته جوهر و دمای محیط متفاوت است.

ویوفرم (Waveform) و اهمیت آن در راه‌اندازی

هر واحد هد کونیکا 512i LNB همراه با داده ویوفرم (Waveform Data)
تحویل داده می‌شود. ویوفرم در واقع یک سری دستورالعمل‌های الکتریکی است
که دقیقاً مشخص می‌کند برد درایور چه شکل موج ولتاژی را، با چه دامنه و مدتی، به کریستال‌های پیزو اعمال کند
تا قطره ۳۰ pL با شکل و سرعت صحیح خارج شود.

ویوفرم به فاکتورهایی مثل دمای هد، نوع جوهر (ویسکوزیته)، و خصوصیات
الکتریکی هر واحد خاص بستگی دارد. به همین دلیل است که کارشناسان توصیه
می‌کنند از ویوفرم اختصاصی همان هد استفاده شود، نه اینکه ویوفرم یک هد
دیگر را کپی کنند — حتی اگر هر دو از همان مدل باشند.

هیتر یا بدون هیتر؟ — تأثیر دما بر عملکرد KM512i LNB

هد کونیکا 512i LNB هیتر یکپارچه (Integrated Heater) ندارد. این موضوع در شرایط
آب‌وهوایی ایران — به‌ویژه در ماه‌های سرد — اهمیت عملی دارد.

ویسکوزیته (Viscosity) جوهر اکوسالونت به دما حساس است. در دمای پایین‌تر،
جوهر غلیظ‌تر می‌شود و جریان آن از نازل‌ها کُندتر. برای جبران این موضوع،
اکثر دستگاه‌های مجهز به هد کونیکا 512i LNB یک سیستم گرمایش خارجی دارند که
معمولاً جوهر یا پلیت هد را تا دمای ۳۵ تا ۴۵ درجه سلسیوس گرم می‌کند.
تکنسین باید مطمئن شود این سیستم گرمایش خارجی قبل از شروع چاپ به دمای
کارکرد رسیده باشد — در غیر این صورت ممکن است نازل‌های ضعیف (Weak Nozzle)
یا گمشده (Missing Nozzle) مشاهده شود.

مدل SHB که در برخی دستگاه‌های صنعتی استفاده می‌شود، هیتر یکپارچه دارد
و این وابستگی به گرمایش خارجی را کاهش می‌دهد — اما همین هیتر داخلی در
مدیریت گرمای تولیدشده در فرکانس بالا هم نقش دارد.

مقایسه مدل‌های خانواده هد کونیکا 512i — پارامتر به پارامتر

قبل از جدول مقایسه، یک نکته مهم: در برخی منابع آنلاین، مشخصات
هد کونیکا 512i SHB با مدل KM1024 SHB اشتباه گرفته می‌شود.
صفحه محصول برخی تأمین‌کنندگان برای KM512i SHB عدد ۱۰۲۴ نازل و ۶ pL
را نمایش می‌دهد که در واقع مشخصات مدل ۱۰۲۴ است نه ۵۱۲i. مقایسه زیر
بر اساس مستندات رسمی و منابع معتبر تهیه شده است.

پارامتر	KM512i LNB	KM512i SHB	KM512i MHB	KM512i MAB-C
تعداد نازل	۵۱۲ (۲×۲۵۶)	۵۱۲	۵۱۲	۵۱۲
رزولوشن بومی	۳۶۰ dpi	۳۶۰ dpi	۳۶۰ dpi	۳۶۰ dpi
اندازه قطره	۳۰ pL (ثابت)	~۶–۱۰ pL	~۲۰–۳۵ pL	۱۳–۱۸ pL (متغیر)
حالت چاپ	Binary (باینری)	Greyscale 8 سطح	Binary / Greyscale	Greyscale 8 سطح
فرکانس حداکثر	۲۷ kHz	۶۰ kHz	~۲۷ kHz	۲۷ kHz
سیستم رانش	مستقل (Independent)	Shared Wall / مستقل	مستقل	مستقل
هیتر یکپارچه	ندارد	دارد	ندارد	ندارد
سازگاری جوهر	Solvent / Eco-Solvent	UV / Solvent	Solvent / پایه آب	پایه آب (Aqueous)
عرض چاپ	۷۲.۲ mm	۷۲ mm	۷۲ mm	۷۲.۲ mm
کاربرد اصلی	بنر / فلکس / وینیل	UV صنعتی / سرعت‌بالا	صنعتی متنوع	چاپ آبی صنعتی
حضور در بازار ایران	✓ غالب	✗ نادر	✗ نادر	✗ تقریباً صفر

تفسیر جدول: در چه شرایطی کدام مدل بهتر است؟

هد کونیکا 512i LNB : چاپ بنر و فلکس با جوهر سالونت

LNB با قطره ۳۰ pL انتخاب بهینه برای چاپ‌هایی است که پوشش‌دهی
رنگ (Ink Coverage) اولویت دارد، نه ریزبینی جزئیات. بنرهای
فضای باز، اعلان‌های تجاری بزرگ، پارچه‌های فلکس — همه این کاربردها
با LNB به‌خوبی جواب می‌دهند. در ایران این مدل بدون رقیب عملی است.

هد کونیکا 512i SHB: سرعت بالا با کیفیت Greyscale برای UV صنعتی

SHB با فرکانس ۶۰ kHz و قطره کوچک‌تر (حدود ۶ تا ۱۰ pL) در ۸ سطح
Greyscale، برای سیستم‌هایی مناسب است که هم سرعت بالا می‌خواهند هم
جزئیات ظریف‌تر. هیتر یکپارچه آن را برای جوهرهای UV-Cure که برای
جاری شدن نیاز به گرما دارند ایده‌آل می‌کند. این مدل در سیستم‌های
چاپ سرامیک با سرعت بالا یا برچسب صنعتی UV استفاده می‌شود و در
ایران تقریباً دیده نمی‌شود.

هد کونیکا 512i MAB-C: جوهر پایه آب با قطره متغیر

MAB-C با قطره ۱۳ تا ۱۸ pL متغیر در ۸ سطح Greyscale برای کاربردهایی
مثل چاپ روی کاغذ با جوهر پایه آب طراحی شده است. فرکانس ۲۷ kHz آن
همان LNB است اما قطره‌های کوچک‌تر و متغیر، کیفیت رنگ‌گذاری ظریف‌تری
ارائه می‌دهد. این مدل عملاً در بازار ایران غایب است چون اکوسیستم
دستگاه‌های پایه آب با هد کونیکا 512i در کشور توسعه‌نیافته است.

هد کونیکا 512i MHB: بین دو دنیا

MHB از نظر مشخصات بین LNB و MAB-C قرار می‌گیرد و سازگاری با
طیف گسترده‌تری از جوهرها دارد، اما این تنوع باعث شده نه در
کاربردهای سالونت به‌خوبی LNB عمل کند و نه در پایه آب به‌خوبی
MAB-C. در نتیجه در بازار جهانی هم کمتر از دو مدل دیگر استفاده می‌شود.

مقایسه هد کونیکا 512i LNB با رقبای اصلی در همان رده

در بازار جهانی، هد کونیکا 512i LNB در رقابت با چند هد صنعتی هم‌رده قرار
می‌گیرد. آشنایی با این مقایسه به تکنسین‌ها کمک می‌کند تعمیم‌پذیری
دانش خود را بسنجند و به چاپخانه‌داران کمک می‌کند هنگام تصمیم‌گیری
برای خرید دستگاه جدید دیدگاه بهتری داشته باشند.

پارامتر	KM512i LNB	Seiko SPT-510 35PL	Xaar 1003	KM512 LNX (نسل قبل)
تعداد نازل	۵۱۲	۵۱۰	۱۰۰۱	۵۱۲
اندازه قطره	۳۰ pL	۳۵ pL	~۶–۷۰ pL (متغیر)	۴۲ pL
حالت گرادیانت	ندارد (Binary)	ندارد (Binary)	دارد (TF Technology)	ندارد (Binary)
فرکانس حداکثر	۲۷ kHz	~۱۳ kHz	~۳۰ kHz	~۱۴.۴ kHz
سازگاری جوهر	Solvent / Eco-Solvent	Solvent	UV / Solvent	Solvent
هیتر	ندارد	ندارد	دارد (اختیاری)	ندارد
نسبت قیمت	پایه (مرجع)	مشابه	بالاتر	کمتر (قدیمی‌تر)
پشتیبانی در ایران	✓ گسترده	✓ بالا	✗ خیلی محدود	✓ گسترده (ولی قدیمی)

هد کونیکا 512i LNB در برابر Seiko SPT-510 35PL

این دو هد رقبای مستقیم هم هستند و هر دو در چاپ بنر سالونت کاربرد
دارند. Seiko SPT-510 با قطره ۳۵ pL کمی بزرگ‌تر از LNB است که معنایش
پوشش‌دهی بیشتر در هر شلیک ولی رزولوشن مؤثر پایین‌تر است. نقطه
قوت هد کونیکا 512i LNB فرکانس بالاتر (۲۷ kHz در برابر حدود ۱۳ kHz) است که
امکان سرعت چاپ بالاتر را در پیکربندی‌های چند هده فراهم می‌کند.
نقطه قوت Seiko پایداری تاریخی در محیط‌های با جوهر غلیظ است. در بازار
ایران هر دو حضور دارند، اما هد کونیکا 512i LNB به دلیل اکوسیستم گسترده‌تر
قطعات و درایورها دست بالا را دارد.

KM512i LNB در برابر KM512 LNX (نسل قبلی)

هنوز دستگاه‌های بسیار زیادی در بازار ایران وجود دارند که از نسل قدیمی‌تر KM512 LNX
استفاده می‌کنند. این مدل با قطر قطره ۴۲ pL بزرگ‌تر و فرکانس حدود ۱۴.۴ kHz
پایین‌تر، سرعت و دقت کمتری نسبت به LNB دارد. تکنسین‌هایی که با LNX
کار کرده‌اند و حالا با LNB روبرو می‌شوند باید توجه داشته باشند که
تنظیمات ویوفرم و فشار جوهر کاملاً متفاوت است — نمی‌توان تنظیمات
یک هد را مستقیماً روی دیگری اعمال کرد.

نکات کاربردی در انتخاب پیکربندی هد برای دستگاه‌های رایج ایران

در بازار ایران، دستگاه‌های چاپ لارج‌فرمت مجهز به هد کونیکا 512i LNB اغلب
در پیکربندی‌های زیر یافت می‌شوند:

پیکربندی ۴ هده (4-Head Configuration)

رایج‌ترین پیکربندی. ۴ هد در یک ردیف چیده می‌شوند ، همه هدها با فاصله‌ای تنظیم شده که با عرض چاپی ۷۲.۲ میلیمتری
هر هد، عرض چاپ کلی دستگاه در هر پاس تشکیل می‌شود. این پیکربندی معمولاً
برای ۴ رنگ CMYK استفاده می‌شود که در این حالت دستگاه معمولاً در بالاترین سرعت کرئیج در حالت 2 پاس با
سرعت 120 مترمریع در حالت 3 پاس 90 مترمربع و در حالت 4 پاس 60 مترمریع در ساعت امکان چاپ دارد.

پیکربندی ۸ هده (8-Head Configuration)

برای دستگاه‌های پرکار، هنگامی که سرعت بالاتری نیاز هست. در این حالت
هد معمولاً در دو ردیف ۴تایی چیده می‌شوند. افزایش تعداد هد نیاز به
برد (Board) هشت هد قوی‌تر و مدیریت دقیق‌تر فشار جوهر را ضروری می‌کند، چون
تمام هدها باید جوهر با فشار یکسان دریافت کنند، که در این حالت دستگاه معمولاً در بالاترین سرعت کرئیج در حالت 2 پاس با
سرعت 240 مترمریع در حالت 3 پاس 180 مترمربع و در حالت 4 پاس 120 مترمریع در ساعت امکان چاپ دارد.

تنظیم تراز هد (Head Alignment) در پیکربندی چند هده

یکی از چالش‌های اصلی در دستگاه‌های چند هده، تراز دقیق هدها نسبت
به هم (Bi-directional Alignment و Head Gap) است. با KM512i LNB،
این تراز باید با دقت ۲ تا ۳ نقطه (در رزولوشن ۳۶۰ dpi) انجام شود
— یعنی خطای قابل قبول حدود ۱۴ تا ۲۱ میکرون است. هر انحراف بیشتر
باعث بندینگ (Banding) مشهود در خروجی می‌شود.

پیش‌نیازهای نصب KM512i LNB

نصب هد کونیکا 512i LNB یک عملیات ظریف است. اشتباه در هر مرحله می‌تواند
به هد آسیب برساند یا عمر آن را به‌طور جدی کاهش دهد. قبل از لمس هد، این پیش‌نیازها باید تأمین شده باشند:

تجهیزات و محیط

محیط نصب باید از گردوغبار تا حد امکان عاری باشد. الکتریسیته ساکن
(Static Electricity) یکی از آسیب‌رسان‌های اصلی به مدارهای هد کونیکا 512i
است — تکنسین باید از دستبند اتصال به زمین (ESD Wrist Strap) استفاده
کند و هد را هرگز از طرف پلیت مدار (PCB Side) لمس نکند. دستکش لاتکس
یا نیتریل و دستمال بدون پرز (Lint-Free Cloth) هم ضروری است.

بررسی سازگاری برد و درایور

قبل از نصب هد، باید مطمئن شوید مادربرد و هدبرد (Mother Board and Head Board) دستگاه با
هد کونیکا 512i سازگار است. دستگاه‌هایی که برای KM512 قدیمی طراحی شده‌اند
ممکن است با هد کونیکا 512i سازگار نباشند — حتی اگر ابعاد فیزیکی شبیه هم
باشند — چون پروتکل الکتریکی و ویوفرم متفاوت است. این را با سازنده
دستگاه یا مستندات تکنیکال تأیید کنید.

آماده‌سازی جوهر و سیستم سرویس

جوهر باید با مشخصات هد سازگار باشد: ویسکوزیته معمولاً بین ۸ تا ۱۲
سانتی‌پوآز (cP) در دمای ۲۵ درجه سلسیوس، و فیلتر جوهر (Ink Filter)
با مش حداقل ۵ تا ۱۰ میکرون قبل از هد الزامی است. کاپینگ استیشن
(Capping Station)  باید تمیز یا جدید باشند — نصب هد روی یک سیستم سرویس فرسوده
یکی از دلایل اصلی آسیب زودهنگام به هد جدید است.

مراحل نصب هد کونیکا 512i — گام به گام

گام ۱ — خاموش‌کردن کامل دستگاه و تخلیه جوهر

دستگاه را کاملاً خاموش کنید و قبل از باز کردن هد قدیمی، جوهر داخل
سیستم تغذیه را با پمپ تخلیه کنید. هیچ‌وقت هد را در حالی که سیستم
جوهر تحت فشار است باز نکنید — جوهر خارج‌شده می‌تواند وارد مدار هد شود.

گام ۲ — خارج‌کردن هد قدیمی

کانکتور کابل (FFC Cable / Flat Flex Cable) را با احتیاط جدا کنید.
این کانکتورها در هد کونیکا 512i LNB از نوع ۵۰ پین هستند و قفل آن‌ها باید
با یک ابزار پلاستیکی باز شود — نه با ناخن یا آچار فلزی. پیچ‌های
نگهدارنده هد را باز کنید و هد را به‌آرامی و عمودی بیرون بکشید.

گام ۳ — تمیزکردن محفظه و چک ضمانت

قبل از نصب هد جدید، محفظه هد (Head Carriage) را با دستمال بدون پرز
آغشته به محلول تمیزکننده مناسب پاک کنید. هد جدید را از بسته‌بندی خارج کنید و بررسی کنید
که از لحاظ ظاهری آسیبی ندیده باشد و مدل هد و ولتاژهای هد بر روی هد هک شده و نوشته شده باشد.

گام ۴ — نصب هد جدید و اتصال کابل

هد را در محفظه قرار دهید و پیچ‌ها را با گشتاور یکنواخت (نه بیش از
حد محکم) ببندید. کانکتور FFC را وارد کنید و مطمئن شوید قفل آن کاملاً
درگیر شده. هر گونه اتصال شل در این مرحله می‌تواند بعداً باعث آسیب
(Skew) در خطوط چاپ یا اختلال در سیگنال رانش شود.

گام ۵ — وارد کردن ویوفرم و تنظیم اولیه

داده ویوفرم را طبق دستورالعمل سازنده دستگاه در نرم‌افزار یا برد
کنترل وارد کنید. سپس سیستم تغذیه جوهر را راه‌اندازی کنید و منتظر
بمانید تا جوهر به‌آرامی وارد مسیر هد شود — این فرآیند را
Ink Filling می‌گویند. عجله در این مرحله و اعمال
فشار بیش از حد می‌تواند حباب هوا (Air Bubble) در داخل هد ایجاد کند.

گام ۶ — تست نازل اول (Initial Nozzle Check)

بعد از پرشدن جوهر، یک تست نازل (Nozzle Check Pattern) چاپ کنید.
در این مرحله طبیعی است که تعدادی نازل ضعیف یا گمشده داشته باشید
— معمولاً بعد از ۲ تا ۳ سیکل کلین (Cleaning Cycle) اولیه، الگو
کامل می‌شود. اگر بعد از ۵ سیکل کلین هنوز بیش از ۵٪ نازل‌ها مشکل
داشتند، مشکل احتمالاً در ویوفرم، فشار جوهر یا خود هد است.

روتین نگهداری هد کونیکا 512i — روزانه، هفتگی، ماهانه

بیشتر خرابی‌های هد کونیکا 512i LNB از نگهداری نادرست ناشی می‌شوند،
نه از نقص ذاتی هد. یک برنامه نگهداری منظم عمر هد را به‌طور قابل
توجهی افزایش می‌دهد.

نگهداری روزانه

تست نازل صبح: قبل از شروع هر روز کاری، یک الگوی
تست نازل چاپ کنید و نتیجه را بررسی کنید. اگر تعداد نازل‌های گمشده
از آستانه قابل قبول (معمولاً بیشتر از ۵ تا ۱۰ نازل متوالی) بیشتر
بود، قبل از چاپ تجاری یک سیکل کلین اجرا کنید.

بررسی فشار منفی: اگر دستگاه گیج فشار دارد، مقدار
فشار منفی را بخوانید. خروج از بازه تنظیم‌شده (معمولاً منفی ۲ تا
منفی ۵ mbar) نشانه مشکل در پمپ وکیوم، شیلنگ یا واشرها است.

کاپینگ هنگام توقف: هر بار که دستگاه متوقف می‌شود —
حتی برای مدت کوتاه — هد باید روی کاپینگ استیشن (Capping Station) قرار
بگیرد. نازل‌های باز در هوای محیط خشک می‌شوند و در کمتر از ۳۰ دقیقه
در هوای خشک می‌توانند مسدود شوند.

نگهداری هفتگی

بررسی و تمیزکردن کاپینگ: رسوب جوهر خشک‌شده در
محفظه کاپینگ را با دستمال بدون پرز آغشته به محلول تمیزکننده پاک
کنید. اگر کاپینگ به‌درستی مهر نکند (Poor Seal)، هد در حالت توقف خشک می‌شود.

بررسی فیلتر جوهر: فیلتر‌های خط جوهر را از نظر تغییر رنگ یا انسداد بررسی کنید.
فیلتر کثیف به‌تدریج جریان جوهر را محدود می‌کند و فشار تغذیه هد را کاهش می‌دهد.
که خود باعث نازل‌های ضعیف می‌شود.

نگهداری ماهانه

بررسی کابل‌های FFC: کابل‌های فلت فلکس (FFC Cable)
را از نظر خمیدگی، ترک یا اتصالات شل بررسی کنید. این کابل‌ها در
اثر حرکت مداوم کارتریج به‌تدریج فرسوده می‌شوند و یکی از دلایل
رایج نازل‌های متناوب گمشده (Intermittent Missing Nozzle) هستند.

چک تراز هد (Alignment Check): تراز عمودی و افقی
هدها را بررسی کنید. ارتعاش مداوم دستگاه می‌تواند به‌تدریج تراز
هد را تغییر دهد — حتی اگر محسوس نباشد، در خروجی‌های با رزولوشن
بالا یا چاپ دو طرفه (Bidirectional) قابل تشخیص می‌شود.

مشکلات رایج هد کونیکا 512i — تشخیص و راه‌حل عملی

مشکل ۱ — نازل گمشده (Missing Nozzle)

علائم: خطوط افقی سفید (White Lines / Banding) در
خروجی چاپ. در الگوی تست نازل، یک یا چند خط کاملاً غایب است.

دلایل احتمالی به ترتیب شیوع: جوهر خشک‌شده داخل نازل (Clogged Nozzle)،
حباب هوا در مسیر تغذیه،فشار منفی خارج از بازه، کابل FFC شل یا آسیب‌دیده، یا آسیب فیزیکی به نازل.

روش تشخیص و رفع: ابتدا ۲ تا ۳ سیکل کلین اجرا کنید. اگر برطرف نشد، فشار منفی را بررسی کنید.
اگر فشار مناسب بود، کابل FFC را از نظر اتصال بررسی کنید. اگر مشکل ادامه داشت و فقط
یک گروه مشخص از نازل‌ها درگیر است، احتمال انسداد سخت یا هدگرفتگی شدید (Hard Clog)
وجود دارد — در این صورت می‌توان با سرنگ و محلول تمیزکننده مخصوص
(Head Cleaning Solution) به‌آرامی از ورودی جوهر هد کشش (Suction)
اعمال کرد. این کار باید با احتیاط انجام شود تا به دیافراگم داخلی هد آسیب نرسد.

مشکل ۲ — نازل ضعیف (Weak / Deflected Nozzle)

علائم: در الگوی تست، نازل وجود دارد اما خط آن
نازک‌تر از بقیه یا کج است. در خروجی واقعی، رنگ روشن‌تر یا خط
کمرنگ در جهت غیرمنتظره ایجاد می‌کند.

دلایل احتمالی: انسداد جزئی نازل، ویسکوزیته بالای
جوهر (دمای پایین محیط)، ویوفرم نادرست یا جوهر با کیفیت پایین.

راه‌حل: ابتدا دما را بررسی کنید — اگر دمای
دستگاه زیر ۲۵ درجه است، سیستم گرمایش را روشن کنید و ۱۵ دقیقه
صبر کنید. سپس یک سیکل کلین اجرا کنید. اگر مشکل ادامه داشت، جوهر
را از نظر تاریخ انقضا و ویسکوزیته بررسی کنید.

مشکل ۳ — بندینگ (Banding) با الگوی منظم

علائم: نوارهای روشن‌تر یا تیره‌تر با فاصله
یکنواخت در جهت عرض چاپ. تمام نازل‌ها در تست نازل کامل هستند.

دلایل احتمالی: خطای تراز هد (Alignment Error)،
فرکانس رانش خارج از بازه، یا مشکل در موتور حرکت کارتریج.

راه‌حل: ابتدا تراز هد را چک کنید. اگر بندینگ
فقط در چاپ دوطرفه (Bidirectional Printing) رخ می‌دهد، تنظیم
Bidirectional Calibration را دوباره انجام دهید. اگر در چاپ
یک‌طرفه هم باشد، مشکل احتمالاً در موتور یا انکودر استریپ
(Encoder Strip) است.

مشکل ۴ — چکیدن جوهر از نازل (Ink Dripping)

علائم: لکه‌های جوهر روی مدیوم، قطرات بزرگ
جوهر در ابتدا یا انتهای پاس چاپ، آلودگی در ناحیه کارتریج.

دلایل احتمالی: فشار منفی خیلی کم (فشار مثبت
یا صفر)، جوهر با ویسکوزیته خیلی پایین، دمای خیلی بالا، یا
نشتی در سیستم تغذیه.

راه‌حل: فشار منفی را بررسی و تنظیم کنید.
اگر سیستم فشار درست کار می‌کند، دمای محیط را بررسی کنید —
در دماهای بالای ۳۵ درجه، ویسکوزیته جوهر کاهش می‌یابد و
ممکن است از آستانه عملکرد هد پایین‌تر بیاید.

مشکل ۵ — هد خاموش یا بدون پاسخ (Dead Head / No Fire)

علائم: هیچ جوهری از هد خارج نمی‌شود. الگوی
تست نازل کاملاً خالی است. ممکن است خطای برد در نرم‌افزار دستگاه
نمایش داده شود.

دلایل احتمالی: کابل FFC قطع یا شل، برد درایور
آسیب‌دیده، ویوفرم بارگذاری‌نشده یا نادرست، برق‌گرفتگی ناشی از
الکتریسیته ساکن هنگام نصب، یا آسیب فیزیکی داخلی به هد.

راه‌حل: ابتدا کابل FFC را جدا و دوباره وصل
کنید. ویوفرم را مجدداً بارگذاری کنید. اگر مشکل ادامه داشت،
هد را روی یک دستگاه دیگر با همان مدل تست کنید تا مشخص شود
مشکل از هد است یا از برد دستگاه.

مشکل ۶ — ریزش رنگ (Color Bleeding) یا کثیفی بین رنگ‌ها

علائم: لبه‌های تصویر کثیف، رنگ‌ها روی هم
می‌ریزند، به‌ویژه در کنار مناطق جوهر سنگین.

دلایل احتمالی: سرعت چاپ بالا در رزولوشن بالا
(جوهر فرصت خشک‌شدن ندارد)، فاصله هد از مدیوم (Head Gap) خیلی
زیاد، یا جوهر با دوام خشک‌شدن پایین.

راه‌حل: سرعت چاپ را کاهش دهید یا تعداد پاس
را افزایش دهید. Head Gap را بررسی کنید — برای KM512i LNB در
چاپ روی بنر، فاصله ایده‌آل معمولاً بین ۱.۵ تا ۳ میلیمتر است.

نگهداری هد کونیکا 512i LNB در زمان عدم استفاده طولانی‌مدت

اگر دستگاه قرار است بیش از ۴۸ ساعت خاموش بماند، یک پروتکل خاص
برای هد لازم است:

توقف کوتاه‌مدت (۲ تا ۷۲ ساعت): هد را روی کاپینگ
استیشن قرار دهید. پیش از خاموش‌کردن، یک سیکل کلین اجرا کنید تا
جوهر تازه در نازل‌ها باشد. اگر دستگاه از محلول مرطوب‌کننده
(Moisturizing Solution) پشتیبانی می‌کند، آن را در کاپینگ بریزید.

توقف بلندمدت (بیش از ۷۲ ساعت): بهترین روش این
است که جوهر را از مسیر هد تخلیه کنید و با محلول نگهداری
(Storage / Maintenance Solution) مسیر را پر کنید. این کار از
خشک‌شدن جوهر در داخل اتاقک‌های پیزو جلوگیری می‌کند. محلول
نگهداری را از تأمین‌کننده‌ای تهیه کنید که با مارک جوهر مورد
استفاده شما سازگار باشد.

بازگشت به کار بعد از توقف بلندمدت: ابتدا
محلول نگهداری را با جوهر اصلی فلاش کنید، سپس ۳ تا ۵ سیکل
کلین اجرا کنید و بعد الگوی تست نازل را چاپ کنید. عجله نکنید
— اگر ۲۴ ساعت به هد فرصت دهید تا با دمای محیط یکسان شود
(به‌ویژه در فصل زمستان)، نتیجه بهتری خواهید داشت.

تشخیص هد کونیکا 512i اصل از تقلبی

با توجه به قیمت قابل توجه هد کونیکا 512i LNB، در بازار هدهای تقلبی یا
دست‌دوم بازسازی‌شده (Refurbished) وجود دارند که با نام اصل فروخته
می‌شوند. چند نکته برای تشخیص:

شماره سریال و کد QR: هر هد اصل کونیکا یک
شماره سریال منحصربه‌فرد و در مدل‌های اخیر یک کد QR رهگیری دارد.
این اطلاعات باید روی برچسب بدنه هد قابل خواندن باشند و با اطلاعات
کارت ویوفرم همراه هد مطابقت داشته باشند.

بسته‌بندی و ظاهر: هد اصل در جعبه محکم با
فوم محافظ و کیسه ضد‌الکتریسیته ساکن (Anti-Static Bag) بسته‌بندی
می‌شود. اگر بسته‌بندی آسیب‌دیده، بدون برچسب یا با اثر باز‌شدن
قبلی بود، با احتیاط بیشتری بررسی کنید.

وجود داده ویوفرم: هد اصل همیشه با داده ویوفرم
مخصوص خود تحویل داده می‌شود. هد بدون ویوفرم یا با ویوفرم
عمومی (Generic Waveform) که برای تمام هدها یکسان است، احتمالاً
هد اصل جدید نیست.

تست اولیه: هد اصل جدید بعد از ۲ تا ۳ سیکل
کلین باید ۹۵٪ یا بیشتر نازل فعال داشته باشد. هدی که از ابتدا
بیش از ۱۰٪ نازل معیوب دارد، یا دست‌دوم است یا از کیفیت پایین.

سوالات متداول درباره هد کونیکا 512i

هد کونیکا 512i LNB با چه جوهرهایی سازگار است؟

هد کونیکا 512i LNB برای جوهرهای اکوسالونت (Eco-Solvent Ink) و سالونت
(Solvent Ink) طراحی شده است. پارامتر کلیدی سازگاری، ویسکوزیته جوهر
است که باید در دمای ۲۵ درجه سلسیوس بین ۸ تا ۱۲ سانتی‌پوآز (cP)
باشد. جوهرهای آبی‌پایه (Water-Based) و UV-Cure با این مدل سازگار
نیستند — برای این کاربردها به ترتیب مدل‌های MAB-C و SHB استفاده
می‌شود. در انتخاب جوهر، مطمئن شوید که سازنده جوهر سازگاری
آن را با هد کونیکا 512i LNB تأیید کرده باشد، نه فقط «جوهر اکوسالونت عمومی».

تفاوت KM512i LNB با KM512i SHB چیست و کدام بهتر است؟

این دو مدل برای کاربردهای متفاوت طراحی شده‌اند. LNB با قطره ۳۰ pL
در حالت باینری و فرکانس ۲۷ kHz برای چاپ بنر و فلکس اکوسالونت
بهینه است. SHB با فرکانس ۶۰ kHz، قطره‌های کوچک‌تر در ۸ سطح
Greyscale و هیتر یکپارچه، برای سیستم‌های UV صنعتی سرعت‌بالا
طراحی شده است. برای بازار ایران، LNB انتخاب عملی‌تر است — قطعات،
درایور و جوهر سازگار به‌راحتی در دسترس هستند در حالی که SHB
در ایران تقریباً پشتیبانی ندارد.

عمر مفید هد کونیکا 512i LNB چقدر است؟

کونیکا مینولتا عدد دقیقی برای عمر مفید رسماً اعلام نکرده است، اما
تجربه عملی بازار نشان می‌دهد که با نگهداری مناسب — جوهر با کیفیت،
تمیزکاری منظم، جلوگیری از خشک‌شدن نازل‌ها و فشار منفی صحیح — این
هد می‌تواند چندین سال در سرویس باقی بماند. برعکس، با جوهر بی‌کیفیت،
نگهداری نادرست یا خشک‌شدن مکرر، ممکن است در کمتر از چند ماه
تعداد قابل توجهی نازل از دست برود. عمر هد بیشتر از هر چیز به
کیفیت نگهداری بستگی دارد، نه به ساعت‌های چاپ به‌تنهایی.

چرا بعد از تعویض هد، نازل‌ها کامل نیستند؟

این مشکل در اکثر موارد یکی از سه علت دارد: اول، ویوفرم (Waveform
Data) بارگذاری نشده یا با هد مطابقت ندارد — هر هد باید با ویوفرم
اختصاصی خود راه‌اندازی شود. دوم، در مرحله Ink Filling حباب هوا
وارد مسیر شده — معمولاً ۲ تا ۳ سیکل کلین بعد از پرشدن کامل جوهر
این حباب‌ها را برطرف می‌کند. سوم، فشار منفی خارج از بازه ۲– تا ۵–
mbar است. اگر بعد از ۵ سیکل کلین و تنظیم فشار هنوز بیش از ۵٪
نازل‌ها مشکل داشتند، احتمال نقص در خود هد را بررسی کنید.

آیا می‌توان هد KM512i LNB را تعمیر کرد؟

تعمیر فیزیکی داخلی هد (مثل تعویض کریستال پیزو یا بازسازی اتاقک
نازل) نیازمند تجهیزات آزمایشگاهی تخصصی و کلاس‌روم تمیز (Clean Room)
دارد که در ایران در دسترس عموم نیست. آنچه در بازار ایران به‌عنوان
«تعمیر هد» ارائه می‌شود معمولاً تمیزکاری اولتراسونیک (Ultrasonic
Cleaning) است که برای انسدادهای جزئی کمک می‌کند اما برای نازل‌های
آسیب‌دیده فیزیکی یا کریستال‌های معیوب کارایی ندارد. اگر هد پس از
کلین‌کاری و تنظیم پارامترها بهبود نیافت، تعویض هد اقتصادی‌تر از
تلاش برای «تعمیر» آن است.

چه فرقی بین هد کونیکا 512i LNB — 30PL و مدل‌های با پیکولیتر متفاوت وجود دارد؟

در خانواده KM512i LNB، عدد ۳۰PL اندازه ثابت قطره جوهر در حالت
باینری را مشخص می‌کند. برخی منابع به مدل‌هایی با ۴۲ یا ۱۴ pL اشاره
می‌کنند که عمدتاً به نسل‌های قدیمی‌تر (مثل KM512 LNX با ۴۲ pL)
یا مدل‌های دیگر خانواده (مثل MAB-C با ۱۳–۱۸ pL) مربوط هستند، نه
به LNB. مدل استاندارد موجود در بازار ایران همان ۳۰PL است. قطره بزرگ‌تر
پوشش رنگ بیشتر، مصرف پاس کمتر و سرعت بالاتر دارد اما ظرافت
جزئیات ریز کمتری نسبت به قطرات کوچک‌تر ارائه می‌دهد.

رزولوشن واقعی دستگاه با هد KM512i LNB چقدر است؟

رزولوشن بومی (Native Resolution) هد ۳۶۰ dpi است. اما نرم‌افزار RIP
با استفاده از Multi-Pass Printing می‌تواند خروجی مؤثر ۷۲۰ dpi (دو
پاس) یا ۱۴۴۰ dpi (چهار پاس) تولید کند. در عمل، برای چاپ بنر
فضای باز که از فاصله دیده می‌شود، ۳۶۰ تا ۷۲۰ dpi کافی است. رزولوشن
۱۴۴۰ dpi با این هد برای چاپ‌هایی مثل بک‌لیت ظریف یا اکسپوزر
داخلی استفاده می‌شود که سرعت چاپ را به‌طور قابل توجهی کاهش می‌دهد.

چرا دستگاه با هد کونیکا 512i بندینگ (Banding) دارد در حالی که الگوی نازل کامل است؟

اگر تمام نازل‌ها در تست الگو فعال هستند اما بندینگ وجود دارد، دلایل
احتمالی به این ترتیب هستند: خطای تراز دوطرفه (Bidirectional Alignment
Error) که با اجرای مجدد کالیبراسیون برطرف می‌شود؛ لرزش مکانیکی در
موتور یا ریل کارتریج که باعث می‌شود موقعیت هد در هر پاس کمی متفاوت
باشد؛ مشکل در انکودر استریپ (Encoder Strip) که دستگاه موقعیت دقیق
کارتریج را گم می‌کند؛ یا تنظیم نادرست فاصله هد از مدیوم (Head Gap)
که باعث می‌شود قطرات جوهر از مسیر محاسبه‌شده منحرف شوند.

بهترین روش نگهداری هد در زمستان یا محیط‌های سرد چیست؟

هد کونیکا 512i LNB هیتر یکپارچه ندارد، پس در دماهای پایین ویسکوزیته جوهر
افزایش می‌یابد و ممکن است نازل‌های ضعیف یا گمشده بیشتر شوند. قبل از
شروع چاپ در محیط سرد (زیر ۲۰ درجه)، سیستم گرمایش دستگاه را روشن
کنید و حداقل ۲۰ تا ۳۰ دقیقه صبر کنید تا جوهر و هد به دمای کار
برسند. یک سیکل کلین ملایم قبل از شروع کار روزانه توصیه می‌شود.
از خاموش‌کردن سیستم گرمایش در طول روز کاری حتی در زمان توقف‌های
کوتاه اجتناب کنید.

آیا می‌توان از جوهر چینی ارزان با هد KM512i LNB استفاده کرد؟

استفاده از جوهرهای ارزان بدون تضمین کیفیت یکی از رایج‌ترین دلایل
کاهش عمر هد کونیکا 512i LNB در بازار ایران است. مشکل اصلی اینجاست که برخی
جوهرهای بی‌کیفیت ذرات معلق (Particulate) دارند که فیلتر و نازل را
مسدود می‌کنند، یا ترکیبات شیمیایی دارند که با مواد داخل اتاقک‌های
پیزو واکنش می‌دهند. اگر می‌خواهید از جوهر ارزان‌تر استفاده کنید،
حتماً گزارش آزمایش ویسکوزیته و مش فیلتراسیون آن را از فروشنده
بخواهید و ابتدا روی یک دستگاه آزمایشی تست کنید، نه روی دستگاه اصلی.

نتیجه‌گیری

هد کونیکا 512i LNB — 30PL یک پلتفرم فنی بالغ و اثبات‌شده است.
معماری رانش مستقل، سازگاری با جوهرهای اکوسالونت متنوع و اکوسیستم
گسترده‌ای از دستگاه‌ها، قطعات جانبی و تکنسین‌های آشنا، این هد را
به انتخاب غالب بازار چاپ لارج‌فرمت ایران تبدیل کرده است.

از دید فنی، حالت باینری با قطره ۳۰ pL و رزولوشن بومی ۳۶۰ dpi
برای کاربردهای چاپ بنر و فلکس که محصول اصلی اغلب چاپخانه‌های ایران
هستند کاملاً مناسب است. محدودیت‌های این هد — نبود حالت Greyscale،
نداشتن هیتر یکپارچه، و اندازه قطره بزرگ نسبت به هدهای عکاسی —
در کاربرد هدف آن (چاپ بنر و فلکس اکوسالونت) چندان محسوس نیستند.

مهم‌ترین درسی که تجربه بازار ایران از این هد نشان می‌دهد این است:
کیفیت و عمر هد کونیکا 512i LNB بیشتر از آنکه به خود هد وابسته باشد، به
کیفیت جوهر مصرفی، منظم‌بودن نگهداری و صحیح‌بودن تنظیمات فشار و
ویوفرم بستگی دارد. هدی که با جوهر مناسب و روتین نگهداری درست کار
کند، عملکردی قابل اتکا خواهد داشت؛ و هدی که در معرض جوهر بی‌کیفیت
یا غفلت از نگهداری باشد، صرف‌نظر از کیفیت ساخت، عمر کوتاهی خواهد داشت.

برای تکنسین‌هایی که با مدل‌های دیگر خانواده هد کونیکا 512i کار می‌کنند،
آشنایی با تفاوت‌های معماری SHB، MHB و MAB-C — به‌ویژه در پارامترهای
ویوفرم، فرکانس رانش و نوع جوهر — ضروری است؛ چون انتقال مستقیم
تنظیمات یک مدل به مدل دیگر می‌تواند به هد آسیب برساند.
