کارتریج جوهر شناوردار

کارتریج جوهر شناوردار 220 میلی‌لیتری مخصوص دستگاه‌های اپسون

کارتریج جوهر شناوردار یکی از اجزای کلیدی سیستم تأمین مرکب در دستگاه‌های چاپ لارج فرمت اکوسالونت و سابلیمیشن مبتنی بر هدهای اپسون است. این نوع کارتریج به‌عنوان یک مخزن واسط بین باک جوهر (Bulk Ink System) و مسیر تغذیه هد عمل می‌کند و نقش بسیار مهمی در تثبیت فشار جوهر، جلوگیری از هواگرفتن سیستم و تأمین یکنواخت مرکب دارد.

این کارتریج‌ها با ظرفیت اسمی 220 میلی‌لیتر طراحی شده‌اند و در دو مدل دو سوراخ و چهار سوراخ عرضه می‌شوند که تمامی ورودی‌ها و خروجی‌های آن‌ها در بخش بالایی کارتریج قرار دارد. این طراحی باعث می‌شود نصب شلنگ‌ها ساده‌تر شده و احتمال نشتی یا مکش ناخواسته هوا به حداقل برسد.

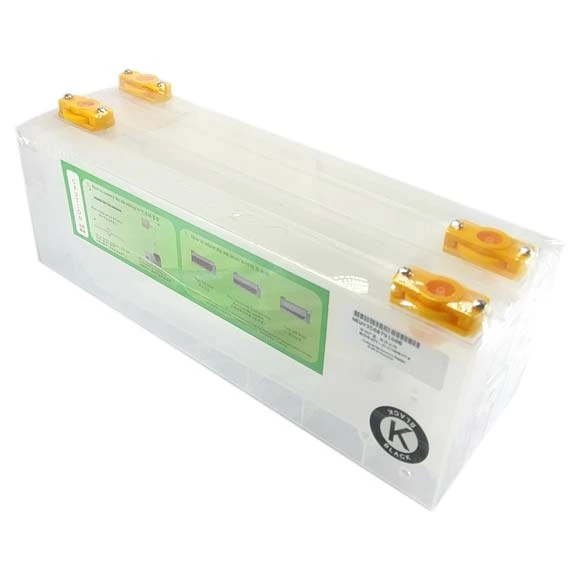

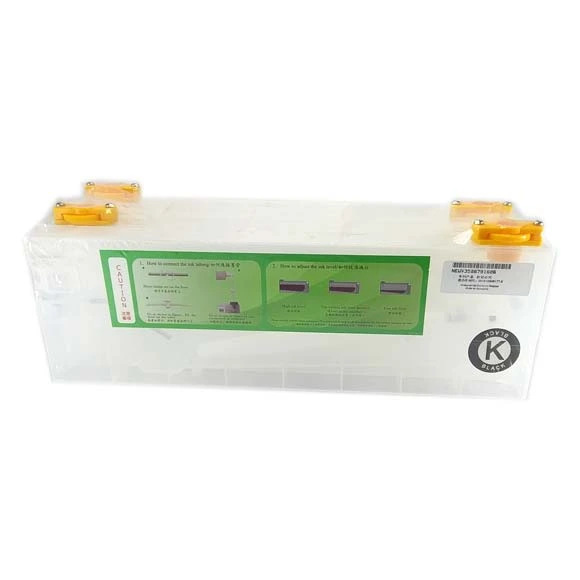

بدنه شفاف کارتریج جوهر شناوردار امکان مشاهده لحظه‌ای سطح جوهر یا مرکب داخل مخزن را فراهم می‌کند. ساختار داخلی شامل یک شناور مکانیکی قابل تنظیم است که سطح جوهر را در محدوده‌ای مشخص نگه می‌دارد. زمانی که حجم جوهر به حد تعیین‌شده برسد، شناور مسیر ورودی را قطع کرده و از سرریز یا افزایش فشار ناخواسته جلوگیری می‌کند.

ابعاد فیزیکی این کارتریج شامل طول 300 میلی‌متر، ارتفاع 98 میلی‌متر و ضخامت 25 میلی‌متر است. اگرچه حجم هندسی این ابعاد بیش از 700 میلی‌لیتر محاسبه می‌شود، اما به دلیل وجود شناور، دیواره‌های داخلی و محفظه استخر پایینی، حجم مؤثر کاری کارتریج عمداً در حدود 220 میلی‌لیتر محدود شده است تا فشار جوهر در بازه‌ای ایمن باقی بماند.

یکی از ویژگی‌های مهم این کارتریج مرکب شناوردار، قابلیت تنظیم ارتفاع عملکرد شناور است. تکنسین می‌تواند با توجه به وضعیت هد، نوع دمپر و شرایط مکش، میزان جوهر ذخیره‌شده داخل کارتریج را کم یا زیاد کند. این موضوع مستقیماً بر فشار جوهر پشت دمپر تأثیر می‌گذارد و نقش مهمی در جلوگیری از چکه کردن هد یا گرسنگی جوهر دارد.

در بخش پایینی کارتریج اصطلاحاً یک استخر جوهر طراحی شده است. این بخش کمک می‌کند حتی در شرایط نوسان فشار یا تغییر سرعت چاپ، تغذیه جوهر به‌صورت پیوسته انجام شود. همچنین امکان اتصال کانکتور یا شلنگ از بالای کارتریج وجود دارد تا جوهر به‌صورت کامل از پایین‌ترین نقطه مخزن مکش شود.

در پشت بدنه کارتریج، شیار مخصوص نصب چیپ جوهر تعبیه شده است. این ویژگی باعث می‌شود کارتریج برای دستگاه‌هایی که از سیستم شناسایی چیپ استفاده می‌کنند نیز کاملاً سازگار باشد. از نظر کاربرد، این کارتریج با طیف وسیعی از دستگاه‌های اپسون با برندهای مختلف و هدهای Epson DX5، DX7، XP600، i1600، i3200 و مدل‌های مشابه سازگاری دارد.

در مجموع، کارتریج جوهر شناوردار 220ml یک انتخاب حرفه‌ای برای سیستم‌های CISS در چاپخانه‌هاست که به پایداری فشار، افزایش عمر هد و کیفیت یکنواخت چاپ کمک می‌کند و نسبت به کارتریج‌های ساده، کنترل بسیار دقیق‌تری روی رفتار مرکب در سیستم ایجاد می‌نماید.

جدول مشخصات فنی کارتریج جوهر شناوردار

چک‌لیست عیب‌یابی کارتریج جوهر شناوردار

• هوا گرفتن مسیر جوهر:
  بررسی کنید شناور در موقعیت درست تنظیم شده باشد و سطح جوهر بیش از حد پایین نیامده باشد. وجود هوا در شلنگ یا دمپر معمولاً به تنظیم نادرست شناور یا نشتی اتصالات مربوط است.
• چکه کردن هد یا خیس شدن زیر هد:
  این مشکل معمولاً ناشی از بالا بودن بیش از حد سطح جوهر داخل کارتریج است. ارتفاع شناور را کاهش دهید تا فشار هیدرواستاتیک پشت دمپر کم شود.
• ضعف مکش جوهر:
  بررسی کنید خروجی پایینی (استخر جوهر) مسدود نباشد و شلنگ بدون تاخوردگی یا گرفتگی به دمپر متصل شده باشد.
• پر نشدن کارتریج از سمت باک:
  مسیر ورودی جوهر از بالای کارتریج را بررسی کنید. در صورت گیر کردن شناور یا آلودگی داخلی، ورود جوهر قطع می‌شود.
• قطع و وصل شدن جوهر در چاپ‌های طولانی:
  این مورد معمولاً به نوسان فشار جوهر برمی‌گردد. تنظیم شناور و هماهنگی آن با نوع هد و دمپر ضروری است.
• خط افتادن یا نازل‌گیری متناوب:
  در صورتی که دمپر سالم است، فشار جوهر نامناسب از سمت کارتریج شناوردار می‌تواند عامل اصلی باشد.

نکات نصب و نگهداری کارتریج جوهر شناوردار

• قبل از نصب، کارتریج را کاملاً تمیز و عاری از گرد و غبار بررسی کنید.
• تنظیم اولیه شناور را متناسب با نوع هد، دمپر و ارتفاع نصب انجام دهید.
• شلنگ‌های ورودی و خروجی را بدون پیچ‌خوردگی و با بست مناسب نصب کنید.
• از محکم بودن اتصال کانکتور بالایی جهت مکش کامل جوهر از استخر پایینی اطمینان حاصل نمایید.
• در دستگاه‌های دارای چیپ جوهر، چیپ را به‌درستی در شیار پشت کارتریج نصب کنید.
• به‌صورت دوره‌ای سطح جوهر، عملکرد شناور و شفافیت بدنه را بررسی نمایید.
• از وارد شدن ضربه یا فشار جانبی به بدنه کارتریج جلوگیری کنید، زیرا تنظیم شناور به‌هم می‌ریزد.
• در زمان توقف طولانی دستگاه، سطح جوهر را در حد متوسط نگه دارید.

سؤالات پرتکرار درباره کارتریج جوهر شناوردار

کارتریج جوهر شناوردار چه تفاوتی با کارتریج ساده دارد؟
مدل شناوردار امکان کنترل دقیق فشار جوهر را فراهم می‌کند و از چکه کردن هد یا هوا گرفتن سیستم جلوگیری می‌نماید.

آیا این کارتریج برای همه هدهای اپسون قابل استفاده است؟
بله، این کارتریج با هدهای Epson DX5، DX7، XP600، i1600، i3200 و مدل‌های مشابه در دستگاه‌های اکوسالونت و سابلیمیشن سازگار است.

چرا ظرفیت اسمی 220ml است ولی همیشه کامل پر نمی‌شود؟
به دلیل وجود شناور و طراحی استخر داخلی، حجم مؤثر کاری عمداً کمتر نگه داشته می‌شود تا فشار جوهر کنترل شود.

آیا می‌توان فشار جوهر را تنظیم کرد؟
بله، با تنظیم ارتفاع شناور می‌توان سطح جوهر داخل کارتریج و در نتیجه فشار پشت دمپر را کم یا زیاد کرد.

مدل دو سوراخ و چهار سوراخ چه تفاوتی دارند؟
تفاوت در تعداد خروجی‌هاست و به طراحی سیستم تغذیه جوهر دستگاه و تعداد هد نصب شده بر روی دستگاه بستگی دارد؛ عملکرد کلی هر دو مشابه است.

آیا این کارتریج به‌صورت تکی فروخته می‌شود؟
بله، قیمت اعلام‌شده مربوط به یک عدد کارتریج است و برای ست کامل باید تعداد موردنیاز دستگاه خریداری شود.
