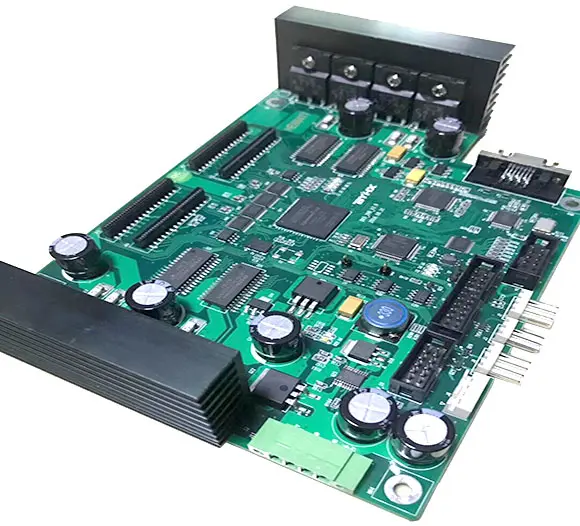

هدبرد DX5 BYHX

هدبرد DX5 BYHX چیست؟

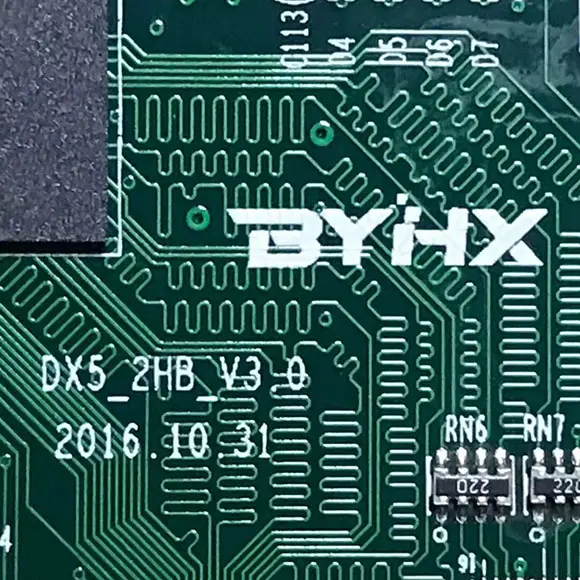

روی برد کریج بسیاری از دستگاه‌های چاپ چینی که از هد اپسون DX5 استفاده می‌کنند، عبارت DX5_2HB_V3.0 همراه با برند BYHX حک شده است. عدد «2HB» در این نام‌گذاری به معنای Two Head Board است؛ یعنی این هدبرد DX5 BYHX برخلاف بردهای تک‌کاناله، به‌طور هم‌زمان دو هد DX5 را راه‌اندازی، همگام‌سازی و کنترل می‌کند. این طراحی معمولاً در دستگاه‌هایی به کار می‌رود که برای افزایش سرعت چاپ یا پوشش عرض بیشتر، از چند هد در کنار هم استفاده می‌کنند. برای تکنسین‌هایی که با تعمیر و نگهداری دستگاه‌های لارج‌فرمت سروکار دارند، شناخت دقیق این نوع برد اهمیت زیادی دارد، چون اشتباه در تشخیص نوع برد (تک‌هد در برابر دوهد) می‌تواند منجر به خرید قطعه نامناسب و هدررفت هزینه شود.

تفاوت پرینت‌هد اصل اپسون DX5 و هدبرد کنترلی BYHX

هد DX5 محصول اصلی شرکت اپسون ژاپن است و بدون هیچ تغییری در بسته‌بندی اصلی اپسون عرضه می‌شود. اما این هد به‌تنهایی قابل استفاده در دستگاه‌های چاپ چینی نیست، مگر آنکه توسط یک برد واسط کنترل شود. هدبرد DX5 BYHX دقیقاً همین نقش را ایفا می‌کند: دریافت داده تصویر از برد اصلی دستگاه، تبدیل آن به سیگنال قابل‌اجرا برای هر نازل، و تأمین ولتاژ شلیک مناسب برای هد اصل اپسون.

به همین ترتیب که در محصولات مشابه برای هدهای کونیکا هم دیده می‌شود، ترکیب «هد اصل + برد کنترل BYHX» یک استاندارد پذیرفته‌شده در صنعت چاپ لارج‌فرمت چینی است و شفافیت درباره منشأ هرکدام از این دو قطعه، به تصمیم درست مشتری کمک می‌کند. به بیان دیگر، خرید هدبرد DX5 BYHX به معنای خرید بردی است که به‌طور اختصاصی برای هماهنگی با هد اصل اپسون طراحی شده، نه یک قطعه عمومی یا تقلیدی از خود هد.

مشخصات فنی هد DX5 که این برد کنترل می‌کند

برای درک بهتر عملکرد هدبرد DX5 BYHX، آشنایی با مشخصات فنی خود پرینت‌هد ضروری است:

این مشخصات نشان می‌دهد چرا مدیریت زمان‌بندی و ولتاژ دو هد به‌طور همزمان، وظیفه‌ای پیچیده‌تر از کنترل یک هد تنهاست؛ دقیقاً همان کاری که هدبرد DX5 BYHX انجام می‌دهد. هر کانال این برد باید به‌طور مستقل ولتاژ رانش، دمای عملکرد و زمان‌بندی شلیک نازل‌ها را کنترل کند، در حالی که همزمان همگام‌سازی دقیق بین دو هد نیز حفظ شود تا خطوط تصویر روی هم منطبق باشند و رگه یا افست عمودی در چاپ ایجاد نشود.

نسخه سخت‌افزاری V3.0 و اهمیت تطبیق دقیق

روی این محصول، عبارت «V3.0» به‌همراه تاریخ تولید حک شده است که نشان‌دهنده نسخه سوم طراحی سخت‌افزاری این برد است. تولیدکنندگان بردهای کنترلی معمولاً با هر نسخه جدید، مواردی مانند پایداری ولتاژ خروجی، چیدمان خازن‌ها یا سازگاری با فریمور جدیدتر برد اصلی دستگاه را بهبود می‌دهند. به همین دلیل، پیش از سفارش هدبرد DX5 BYHX، تطبیق نسخه سخت‌افزاری با برد قدیمی نصب‌شده در دستگاه، نقش مهمی در جلوگیری از خطای ارتباطی یا ناسازگاری فریمور دارد.

این هدبرد روی چه دستگاه‌هایی نصب می‌شود؟

هد اپسون DX5 یکی از پرکاربردترین هدهای صنعت چاپ چینی است و طیف گسترده‌ای از برندهای دستگاه از آن استفاده می‌کنند؛ به همین دلیل هدبرد DX5 BYHX در بسیاری از دستگاه‌های زیر کاربرد دارد:

• دستگاه‌های اکو‌سالونت و سالونت چینی که از دو هد DX5 برای افزایش سرعت استفاده می‌کنند
• پلاترهای چاپ عکس و بنر با پیکربندی دو یا چندهده
• دستگاه‌های سابلیمیشن و DTF مبتنی بر پلتفرم DX5
• سایر دستگاه‌هایی که از همین استاندارد برد دو هد DX5 استفاده می‌کنند

پیش از خرید، تطبیق دقیق مدل برد قدیمی (از طریق عکس یا شماره فنی حک‌شده روی آن) با این محصول توصیه می‌شود، چون سازندگان مختلف دستگاه گاهی از نسخه‌های سفارشی این برد استفاده می‌کنند. به همین دلیل، پیش از سفارش هدبرد DX5 BYHX، ارسال عکس واضح از برد قدیمی و ذکر برند دقیق دستگاه، ریسک ناسازگاری را تقریباً به صفر می‌رساند.

نشانه‌های خرابی هدبرد در مقابل خرابی هد

از آنجا که این برد هم‌زمان دو هد را مدیریت می‌کند، برخی نشانه‌های خرابی آن با خرابی معمولی یک هد قابل تشخیص است:

• اگر فقط یکی از دو هد کاملاً از کار بیفتد در حالی که دیگری سالم چاپ می‌کند، احتمال خرابی مدار مربوط به همان کانال روی برد بیشتر است.
• عدم هماهنگی زمان‌بندی بین دو هد (مثلاً افست یا لغزش تصویر) معمولاً به مدار همگام‌سازی برد مربوط می‌شود، نه خود هدها.
• توقف تولید شدن غیرعادی، تورم خازن یا بوی سوختگی روی برد، نشانه قطعی نیاز به تعویض است.
• اگر با تعویض برد، هر دو هد به‌درستی کار کنند، مشکل اصلی از ابتدا در برد بوده، نه در هدها.

در چنین مواردی، بهتر است پیش از سفارش قطعه جدید، هر دو احتمال (خرابی برد یا خرابی هد) با یک تکنسین باتجربه بررسی شود، چون هزینه تعویض هدبرد DX5 BYHX در مقایسه با تعویض غیرضروری یک هد سالم، تفاوت قابل‌توجهی دارد.

چرا خرید این برد دو هد را از گروه تکنسین‌های مشهد انتخاب کنیم؟

گروه تکنسین‌های مشهد این محصول را با اطلاعات فنی دقیق و شفاف عرضه می‌کند تا مشتری بداند دقیقاً چه نسخه‌ای از برد کنترلی BYHX را برای دستگاه دو‌هد خود تهیه می‌کند. تیم فنی پیش از تأیید سفارش، مشخصات دستگاه و برد قدیمی مشتری را بررسی می‌کند تا از ارسال محصول نامتناسب جلوگیری شود. این رویکرد به‌ویژه برای قطعاتی مانند هدبرد DX5 BYHX اهمیت دارد، چون هزینه و زمان از دست‌رفته در صورت خرید اشتباه، معمولاً بیشتر از خود قیمت قطعه است. برای اطلاع از موجودی لحظه‌ای این محصول، کافی است به صفحه فروشگاه مراجعه کنید.
